Caractéristiques d'installation
MONTAGE CAISSON EN
DEUX PARTIES
6A
Reconnecter le circuit électrique
Le tableau ci-joint montre tous les composants qui requirent la connexion
vers le coffret de régulation avant que l'unité puisse fonctionner.
Se référer au schéma électrique pour plus d'information sur la re-
connexion. Seulement les personnes formées de façon appropriée et au
courant des régulations locales et nationales peuvent être impliquées
avec la mise en service des circuits électriques.
7A

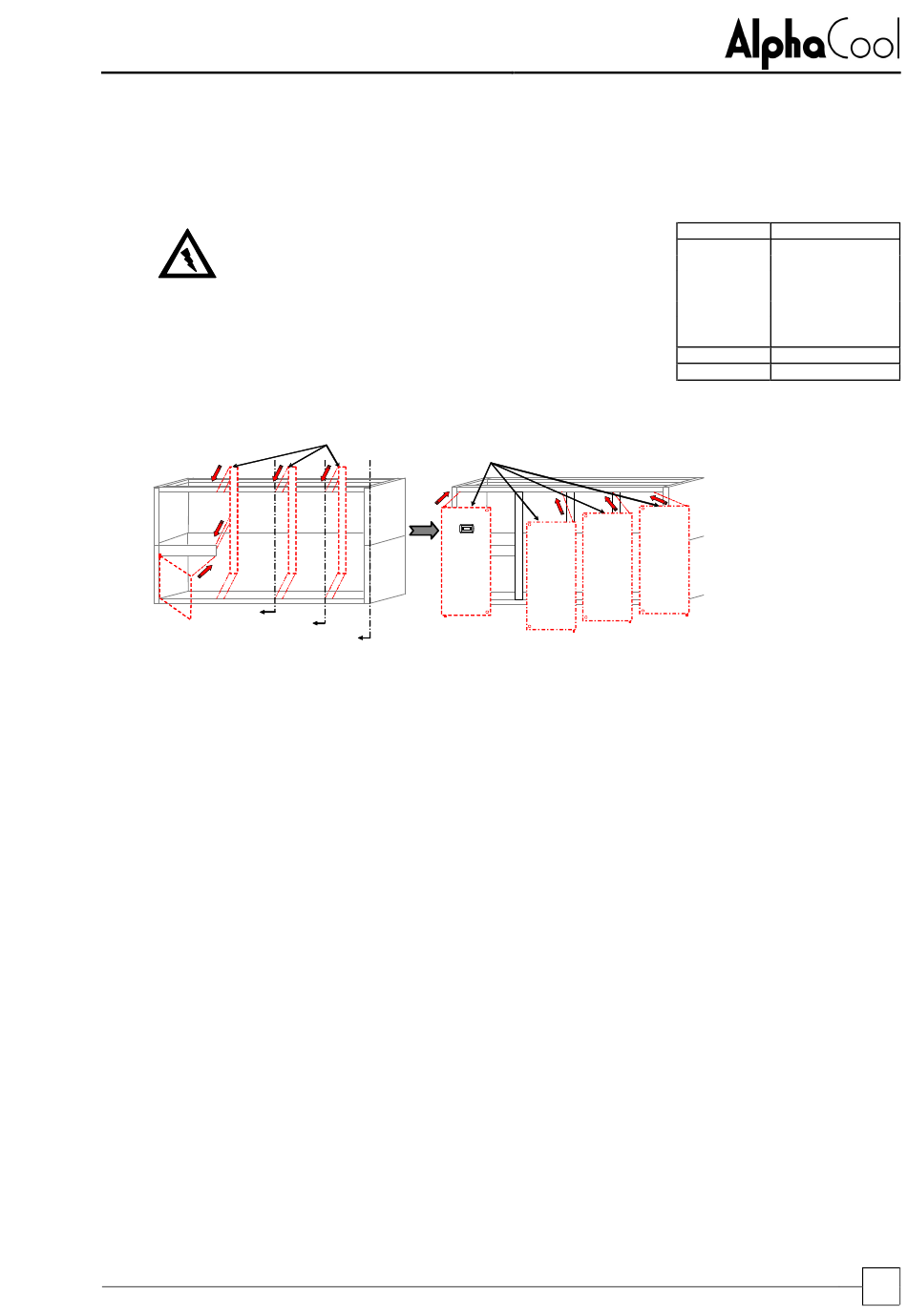

Apposer le(s) support(s) de porte & la(es) porte(s)
C
D
DF23-31
DF41-50
·
Attacher les supports de porte restants utilisant les boulons M6 fourni.
·
Attacher le support de la porte gauche avec la barre d'isolateur utilisant les boulons M6 fourni.
·
Attacher la porte by-pass d'en bas utilisant les épingles à ressort.
·
Suspendre la porte de coffret de régulation à la gauche utilisant les épingles à ressort.
·
Raccorder les prises du régulateur.
·
Suspendre les portes de l'unité qui restent.
8A
Passer pour l'installation.
- SOUFFLAGE INVERSE A, X, & CW (MODELES 23D-90T UNIQUEMENT)
A
E
DF65-90
B
Installation & Entretien: 6258891 IM FR 09/11/C
Type d'unité:
Reconnecter
Ventilateur/s
Isolateur
Pompe de
A, X, & CW
condensation
Coffret d'affichage
Humidificateur (si
monté
X
Compresseurs
CW
Actionneur
A
Supports de porte
B
Portes d'Unités
C
Barre d'isolateur
D
Porte By-pass
E
Porte de coffret de
régulation
Gamme Close Control
