Étape / Step 10

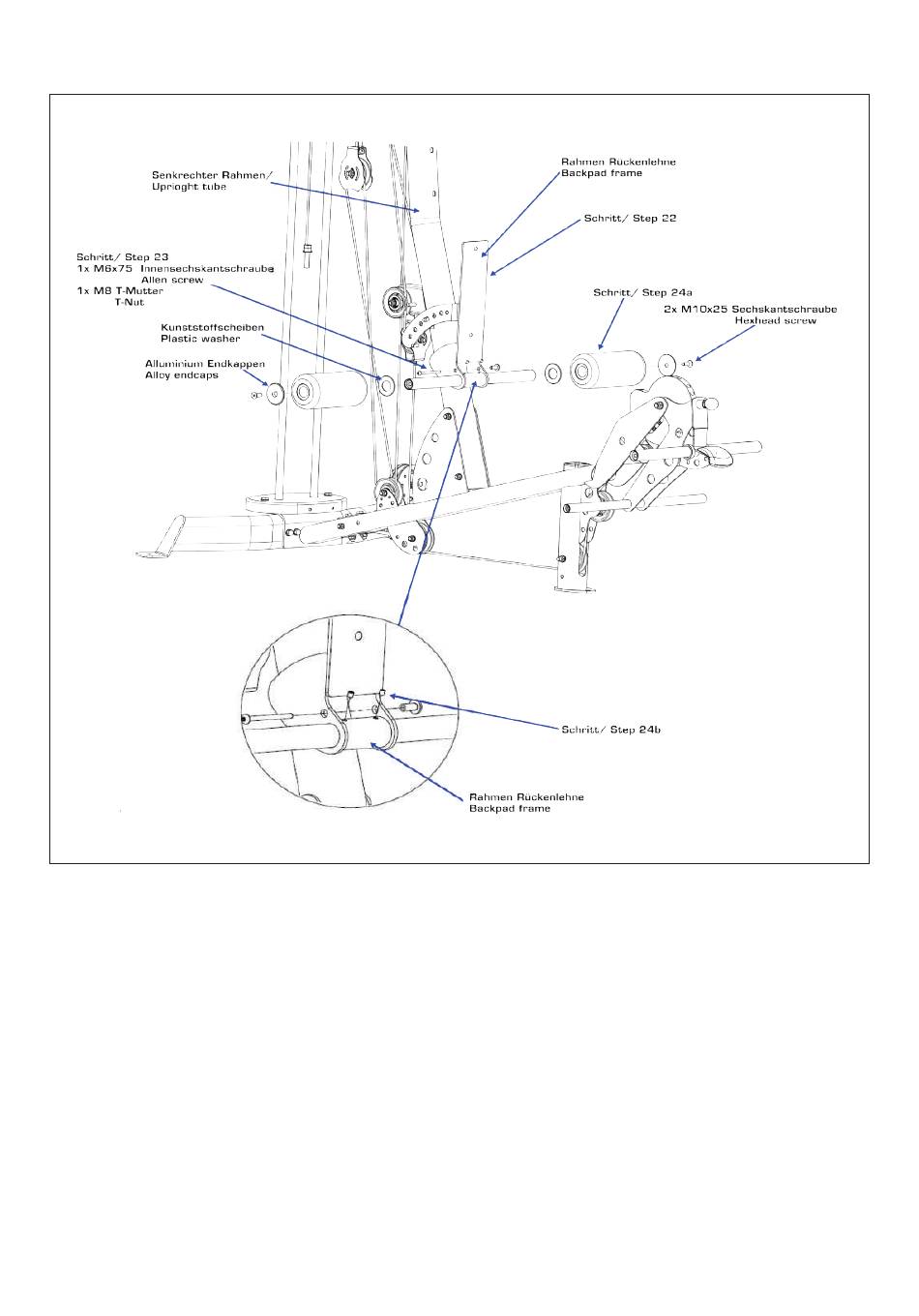

Étape 22: Fixez le cadre d'inclinaison du dossier au
montant principal avec le tube à rouleau comme indiqué.
Assurez-vous que le mousqueton du montant principal
soit aligné avec l'un des trous du milieu sur la plaque du
sélecteur.
Étape 23: Installez le boulon à tête ronde et l'écrou en T
et serrez-le pour qu'il y ait une légère résistance lorsque
vous inclinez le dossier.
Étape 24a: Faites glisser les rondelles en plastique sur le
tube du rouleau, suivies des rouleaux. Fixez avec des
embouts/couverture en aluminium et des vis à tête
plate. Serrez maintenant.
Étape 24b: Fixer le tube à rouleau au support du tube à
rouleaux avec des vis de réglage fournies. Voir le
diagramme du cercle ci-dessous.
Serrez maintenant.
All manuals and user guides at all-guides.com
14
Step 22: Attach Back Pad Tilt Frame to Main Upright
with the Roller Tube as shown. Make sure Spring Pin on
Main Upright is aligned with one of the middle holes on
the selector plate.
Step 23: Install Button Head Bolt and T-Nut and tighten
so there is slight resistance when tilting Back Pad.
Step 24a: Slide Plastic Washers onto Roller Tube, fol-
lowed by Roller Pads. Secure with Aluminum End Caps
and Flat Head Screws. Tighten Now.
Step 24b: Secure Roller Tube to Roller Tube Mount
with set screws provided. See Circle diagram below.
Tighten Now.
