Étape / Step 6
Poser le câble directement sur le sol afin qu'il soit
complètement déroulé.
Étape 11: Commencez à visser le câble supérieur à
l'arrière en le tirant à travers les trous et les poulies
comme indiqué.
Étape 12: Assembler l'extrémité du câble en faisant
glisser la bille en plastique sur l'extrémité du câble.
Ensuite, faites glisser l'extrémité du câble dans le côté
du support en U. Fixez le mousqueton au support en U à
l'aide du boulon à tête ronde et de l'écrou T, comme
indiqué. Faites glisser la rondelle en caoutchouc contre
la bille.
Serrez toutes les vis.
All manuals and user guides at all-guides.com
10

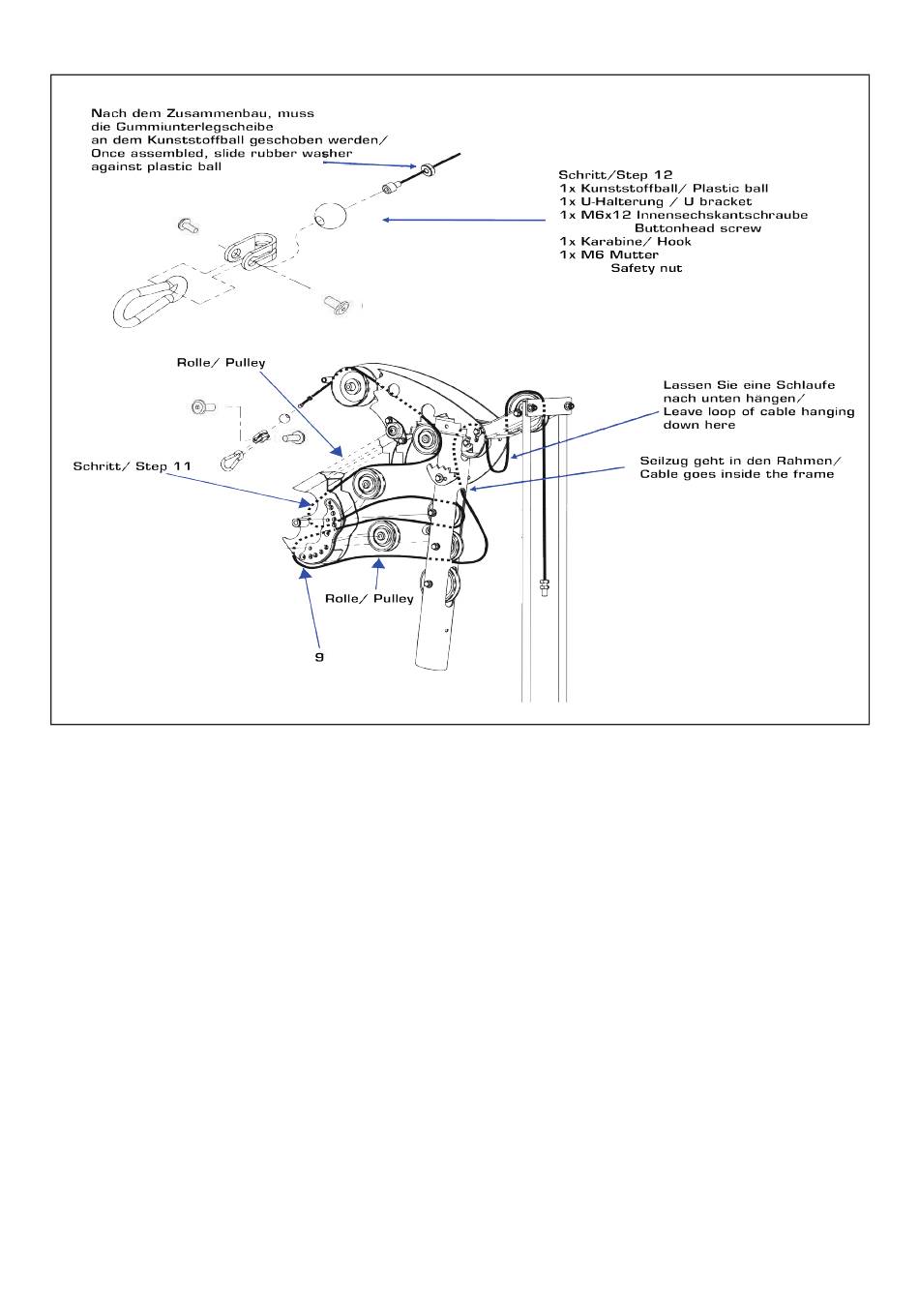

Step 11: Attach Upper Cable. Begin by running Upper
Cable from back of machine to front as shown. Weave
cable through pulleys and out over the Wide Groove pul-
ley.
Step 12: Assemble cable end by sliding the plastic ball
onto the end of the cable. Next slide the cable end into
the side of the U bracket. Attach Spring Clip to U
bracket using Button Head Bolt and T nut as shown.
Slide the rubber washer against the ball.
Tighten Now.
