Étape / Step 8
Étape 16: Enlevez une poulie des plaques de poulie
flottante et accrochez les plaques sur la boucle du câble
supérieur. Réinstallez la poulie qui a été retirée.
Fixez le câble médian (œillet) à la plaque supérieure (du
côté opposé à l'endroit où vous voulez la poulie basse) à
l'aide du boulon M10 x 105 de l'étape 7 (placez une
rondelle de chaque côté de la boucle).
Faites passer le câble intermédiaire entre la poulie 13 et
la goupille de retenue, sous la poulie 19 dans le support de
poulie flottante et vers le haut entre la poulie 12 et la
goupille de retenue. Montez maintenant sur la poulie
inférieure dans les plaques de la poulie flottante.
Retirez le support L du support de poulie flottante réglable.
Insérez l'extrémité du câble dans le support comme
indiqué, dans le cercle et placez l'adaptateur de câble sur
l'extrémité du câble. Fixez avec le support L.
Serrez le support L maintenant.
Serrez maintenant le boulon de poutre supérieure avec
l'extrémité du câble.
All manuals and user guides at all-guides.com
12

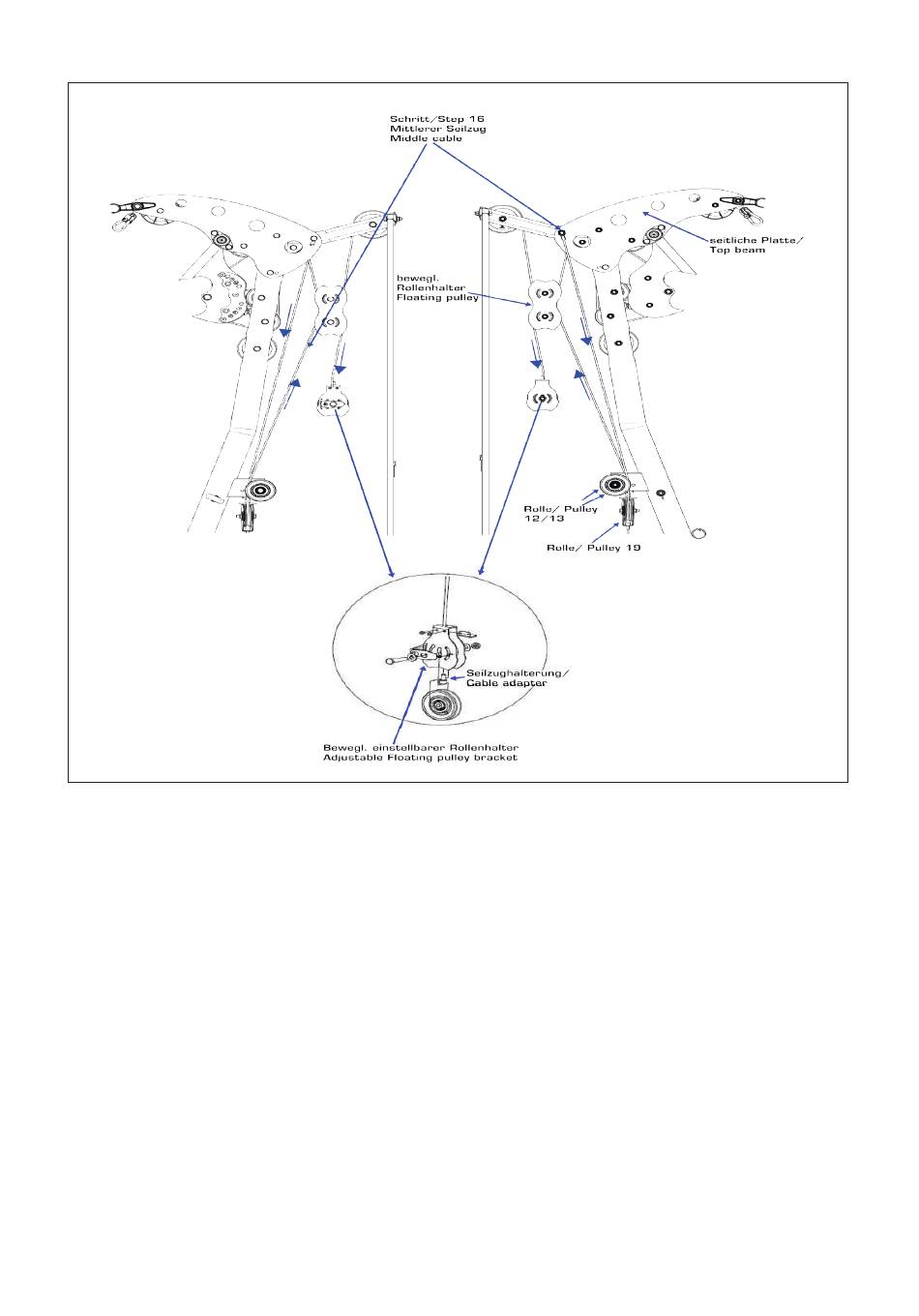

Step 16: Take one pulley out of the Floating Pulley
Plates and hang the Plates over the Upper Cable loop.
Reinstall the pulley that was removed.
Attach the Middle Cable (eyelet) to the Top Beam Plate
(on the side opposite where you want the low pulley)
using the M10 x 105 bolt from Step 7 (put a washer on
each side of the cable loop end).
Route the Middle Cable down between Pulley 13 and the
retainer pin, under Pulley 19 in the Floating Pulley
Bracket and up between Pulley 12 and the retainer pin.
Now go up over the lower pulley in the Floating Pulley
Plates.
Remove the L bracket in the Adjustable Floating Pulley
Bracket. Insert the cable end in the Bracket as shown in
the circle and place the Cable Adapter on the cable end.
Secure with the L bracket.
Tighten L bracket now.
Tighten Top Beam Bolt with cable end now.
