Conrad TowiTek Installation Et Mode D'emploi

Informations techniques
TowiTek Mini element de module d'alarme
Dimensions :
Alimentation électrique :
Capacité de charge en contacts
Température ambiante :
Durée d'alarme :
Retard récepteur / émetteur :
Informations sur l'enlèvement des déchets spéciaux
Les batteries et les appareils électroniques hors d'usage ne doivent pas être
jetés dans les ordures ménagères normales ! Apportez votre appareil usagé à
la déchetterie ou à tout autre point local prévu pour le retraitement des
Ce produit a été développé et fabriqué avec le plus grand soin. Il est couvert par une
garantie contre tout défaut de fabrication ou de matériel au moment de l'achat. La
garantie est de 24 mois, à partir de la date d'achat et peut, le cas échéant, être
sollicitée contre la présentation de la preuve d'achat. La garantie TowiTek, couvre
exclusivement la réparation ou l'échange gratuit du composant reconnu défectueux.
Toute garantie est exclue en cas de dommages survenus durant le transport, le
montage ou le démontage, ainsi que tous les autres coûts indirects - de toute sorte -
relatifs aux matériaux non remplacés ou non réparés par TowiTek. TowiTek ne
répond pas des dommages occasionnés par une utilisation défectueuse de
l'appareil.
Merci d'avoir fait l'acquisition de ce produit TowiTek !
Ce manuel d'utilisation contient toutes les caractéristiques,
instructions pratiques de mise en service et les consignes
de sécurité, afin de vous offrir une utilisation optimale, sûre
et fiable de l'appareil.
Veuillez lire le manuel d'utilisation!
Lors de l'utilisation de produits sous tension électrique, les prescriptions
VDE en vigueur doivent être observées, en particulier VDE 0100,
VDE0550 / 0551, VDE 0700, VDE 0711 et VDE 0860.
• Les matériaux et modules TowiTek ne sont pas pour conçus pour des
tâches relatives aux systèmes de maintien en vie ou de sauvetage, ni
autres applications de cette sorte ! N'utilisez pas ce produit dans des
situations où une panne, un dérangement ou un problème de
fonctionnement peuvent provoquer des dommages aux personnes ou
au matériaux.
• Si l'élément est utilisé pour enclencher des hautes tensions, (> 24V),
l'installation électrique doit être mise hors tension et la manipulation doit
être faite uniquement par un spécialiste éprouvé. Le module ne peut
être mis en service qu'après avoir été installé dans un boîtier protégé.
• L'élément est approprié exclusivement à l'utilisation dans un
environnement sec et propre. La manipulation en présence directe de
l'eau, de souillures ou d'un fort taux d'humidité est dangereuse et
inadmissible.
• Le produit ne doit pas être utilisé en contact avec des liquides
facilement inflammables et combustible.
• Ne dépassez en aucun cas les valeurs électriques limites,
communiquées à la fin de ce manuel sous "informations techniques".
• L'actionnement des modules dans les écoles, les instituts de formation,
les ateliers doit être fait sous la surveillance du personnel responsable .
• Le produit n'est pas un jouet et peut être dangereux pour les enfants !
(risque d'avaler des petites pièces, impacts électriques,..)
50x51x22 mm
9-12V ~ (ac) ou
12-15V = (DC) avec 60mA maxima.
250VAC / 5A
0°C. 40°C (pas de
condensation)
5... 120 secondes
0.... 30 secondes
déchets.
Garantie
TowiTek
Mini element de
module d'alarme
Nr. 19 12 66
Installations et
mode d'emploi
www.conrad.com
Utilisation appropriée

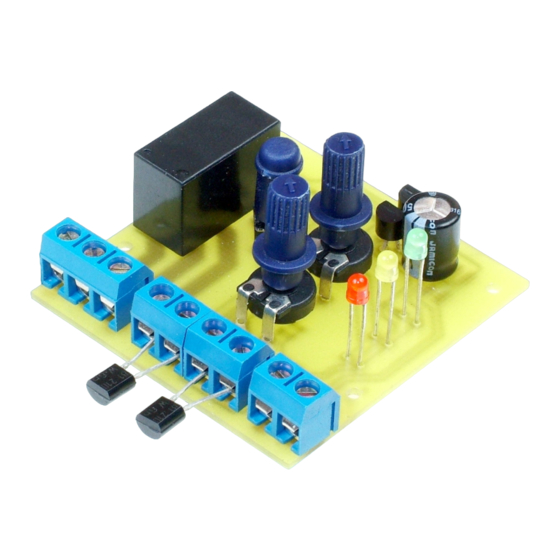

L'alarme miniature towiTek est un système d'alarme compact
commandée par microcontrôleur, avec des fonctions approfondies pour de
multiples applications.
Caractéristiques de l'alarme miniature
• Raccordement de deux systèmes d'information (avec / sans temps
d'attente)
Temps d'attente d'émission ou de réception réglable sur le système
•
d'information #1 de 0.30 sec.
• Durée d'alarme 5. . réglable 120 secondes
Signaux professionnels ou de repos ou avec une surveillance de
•
résistance à circuit fermés
• Traitement des signaux numériques par le microcontrôleur, avec
changement numérique pour la surveillance des circuits fermés à résistance.
Mode d'emploi
Apprentissage des signaux d'information
L'alarme miniature possède des raccordements pour deux circuits fermés
d'alarme avec respectivement deux contacts de connexion. Les
deuxconfigurations suivantes sont possibles :
Les contacts sont au repos (non reliés) et une relation avec les contacts
•
déclenche une alarme (contact professionnel)
• Les deux contacts sont reliés entre eux en repos et une séparation
déclenche une alarme (contact de repos)
• Les deux contacts sont reliés sur une résistance (recommandation:
environ. 2kOhm). Aussi bien un court-circuit qu'une interruption de la
ligne d'information déclenche une alarme. Cette configuration offre la
protection la plus élevée contre le sabotage et une manipulation.
Les deux circuits fermés d'alarme peuvent utiliser simultanément ces
configurations.
