Bedienungsanleitung
Grußkarten-Tonaufzeichnungsmodul 300 Sekunden
Best.-Nr. 1436722

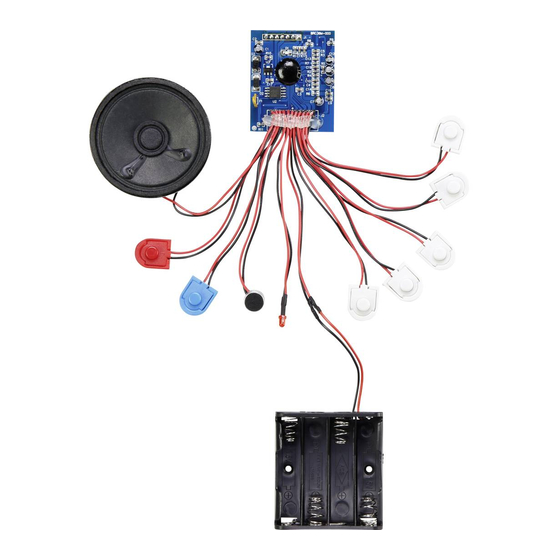

Bestimmungsgemäße Verwendung
Das Tonaufzeichnungsmodul dient zur Aufzeichnung von Audiosignalen wie Sprache oder Geräuschen usw. in
fünf Einheiten von je 60 Sekunden mit bis zu 300 Sekunden Gesamtlänge und deren Wiedergabe über einen
Lautsprecher. Die Aufnahme erfolgt über ein Mikrofon und wird digital auf einem Mikrochip abgespeichert.
Fünf verschiedene Aufnahmen können gespeichert werden. Die Information bleibt auch ohne Stromversorgung
erhalten. Das Modul kann als eigenständiges Gerät oder zum Einbau in andere Produkte, wie etwa eine
Informationstafel, verwendet werden.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden.
Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Tonaufzeichnungsmodul
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Vermeiden Sie elektrostatische Aufladungen, die interne Schäden verursachen und die
normale Funktionsweise beeinträchtigen können.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
b) Batterien
• Achten Sie beim Einlegen der Batterien auf die richtige Polung.
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um
Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien
können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten
Batterien sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien
nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und
neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des
Geräts führen.
• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie
nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht
Explosionsgefahr!
Inbetriebnahme
a) Montage, Batterien einlegen
• Montieren Sie das Tonaufzeichnungsmodul an einer geeigneten Stelle.
Achten Sie darauf, dass dabei die Platine nicht beschädigt wird und kein
Kurzschluss entsteht.
• Legen Sie 4 Batterien vom Typ „Micro/AAA" polungsrichtig in den
Batteriehalter ein (Plus/+ und Minus/- beachten).
L iegt die Batteriespannung unter 4,5 V, blinkt die grüne LED
(D2) auf der Platine. Wechseln Sie dann die Batterien.
E ine Aufnahme bleibt im Speicher erhalten, auch wenn die
Batterien entfernt werden.
b) Bedienung
Aufnahme
• Richten Sie das Mikrofon auf die Aufnahmequelle.
• Halten Sie zunächst die rote Taste und anschließend eine der weißen
Tasten so lange gedrückt, wie die Aufnahme dauern soll. Dabei leuchtet
die rote LED und es erklingt ein Piepton. Lassen Sie die rote Taste wieder
los, wenn die Aufnahme beendet werden soll.
• Die maximale Aufnahmedauer beträgt ca. 60 Sekunden in jedem
Einzelspeicher. Wird diese Aufnahmedauer überschritten, endet die
Aufnahme automatisch. Sie hören 2 Pieptöne und die rote LED geht aus.
Wiedergabe
• Drücken Sie kurz eine der weißen Tasten. Die Wiedergabe startet, dabei
blinkt die rote LED.
• Die Wiedergabe endet automatisch (Abspieldauer ist abhängig von der
Länge der gespeicherten Aufnahme). Soll sie vorher beendet werden, so drücken Sie einfach nochmals
kurz die weiße Taste.
Löschen
• Drücken Sie die blaue Taste, um die existierende Aufnahmen zu löschen. Die rote LED blinkt fünfmal. Alle
Daten in dem Modul werden gelöscht.
Entsorgung
a) Produkt
E lektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
E ntnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.
b) Batterien
S ie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.
S chadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet, das
auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das
ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die
Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten Mülltonnen-Symbol).
Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren
Filialen oder überall dort abgeben, wo Batterien verkauft werden.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Betriebsspannung . ................................ 4 x 1,5 V/DC Batterie, Typ AAA/Micro (nicht im Lieferumfang
enthalten)
Stromaufnahme . ................................... Standby ca. 15 μA
Aufnahme max. 27 mA
Wiedergabe max. 100 mA
Aufnahmedauer . ................................... 5 x 60 Sekunden
Tonausgabe . ......................................... ≥ 90 dB @ 20 cm
Betriebsbedingungen . ........................... + 5 bis +45 ºC, < 80 % relative Luftfeuchte (nicht kondensierend)
Lagerbedingungen . ............................... + 10 bis +30 ºC, 50 – 70 % relative Luftfeuchte (nicht kondensierend)
Abmessungen (B x H x T) .................... 4 0 x 48 x 1,0 mm (Platine)
Gewicht . ................................................ 45 g (ohne Batterien)
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2016 by Conrad Electronic SE.
SW1
SW2
SW3
SW4
SW5
D5
Mic
SW6 (B)
SW7 (R)
LS
Drahtverbindung
*1436722_v2_0916_02_DS_m_4L_(1)
J2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
