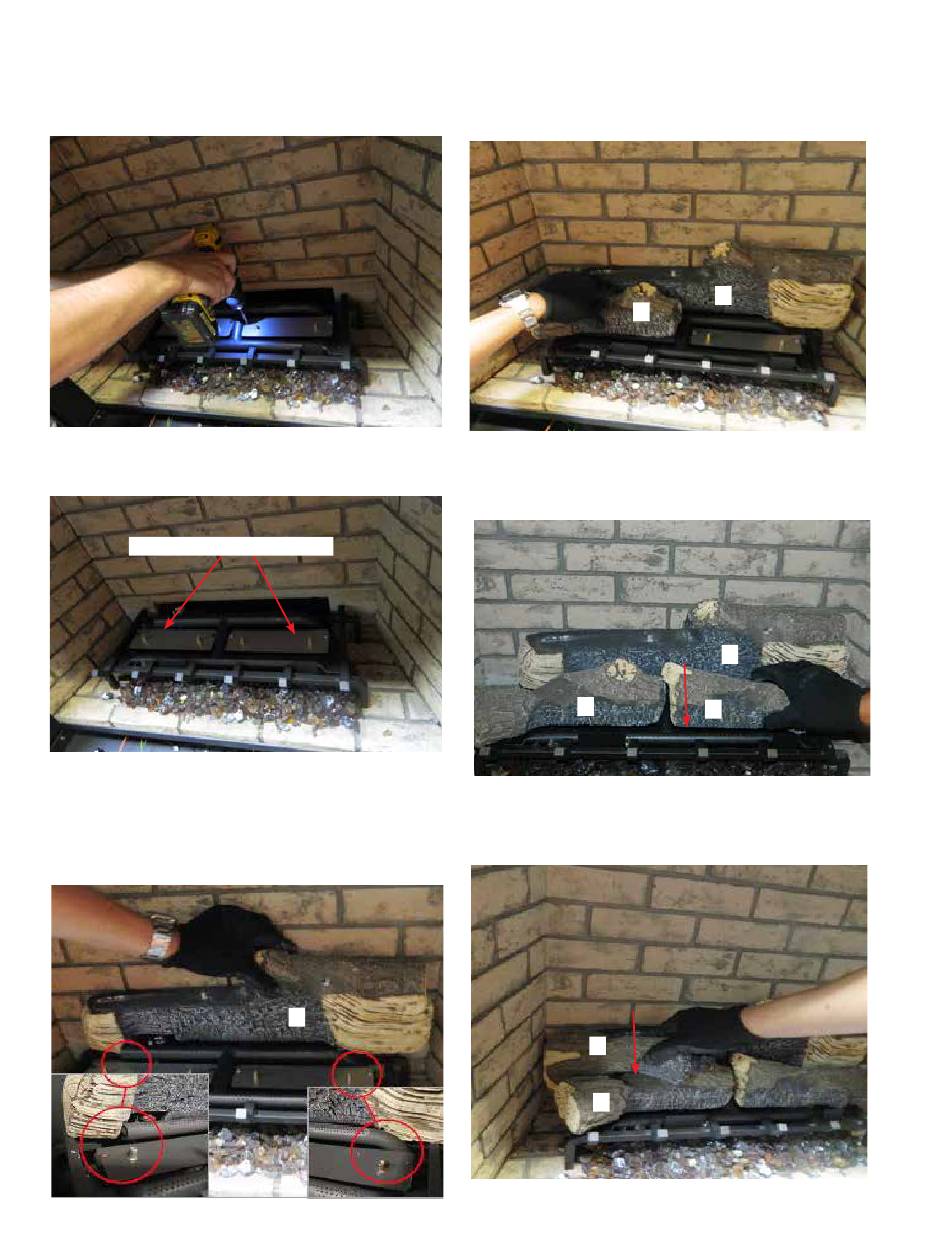

INSTALLATION DU JEU DE BÛCHES
4. Installer 2 plaques de support de bûches sur le brûleur avec 2 vis
chacune, comme illustré ci-dessous.
Schéma 5 - Installation des plaques de support de bûches
Plaques de support de bûches
Schéma 6 - Plaques de support de bûches installées
5. Placer la bûche 1 sur le support de bûches, derrière l'arrière du
brûleur. S'assurer que la découpe gauche de la bûche s'appuie
contre l'extrémité du tube du brûleur et que l'extrémité droite de la
bûche s'appuie contre la courbe du brûleur. La position finale de la
bûche doit être tirée vers l'avant et vers la droite tout en touchant
l'extrémité et les parties courbes du brûleur.
Schéma 7 - Installation de la bûche 1
920-127a-fr
6. Installer la bûche 2 sur la plaque de support de bûches gauche. Aligner
7. Installer la bûche 3 sur la plaque de support de bûches droit. Aligner
8. Installer la bûche 4 en diagonale à travers la bûche 2. Reposer la
1
Page 2 de 4
consignes d'installation
les tiges situées sur la plaque avec les trous des tiges sur la bûche.
2
Schéma 8 - Installation de la bûche 2
les tiges situées sur la plaque avec les trous des tiges sur la bûche.
2
Schéma 9 - Installation de la bûche 3
bûche 4 dans l'encoche dans la bûche 2, comme illustré.
4
2
Schéma 10 - Installation de la bûche 4
MODÈLES G800
1
1
3
Foyer au gaz Grandview
G800EH
®
08.19.22
|
69
