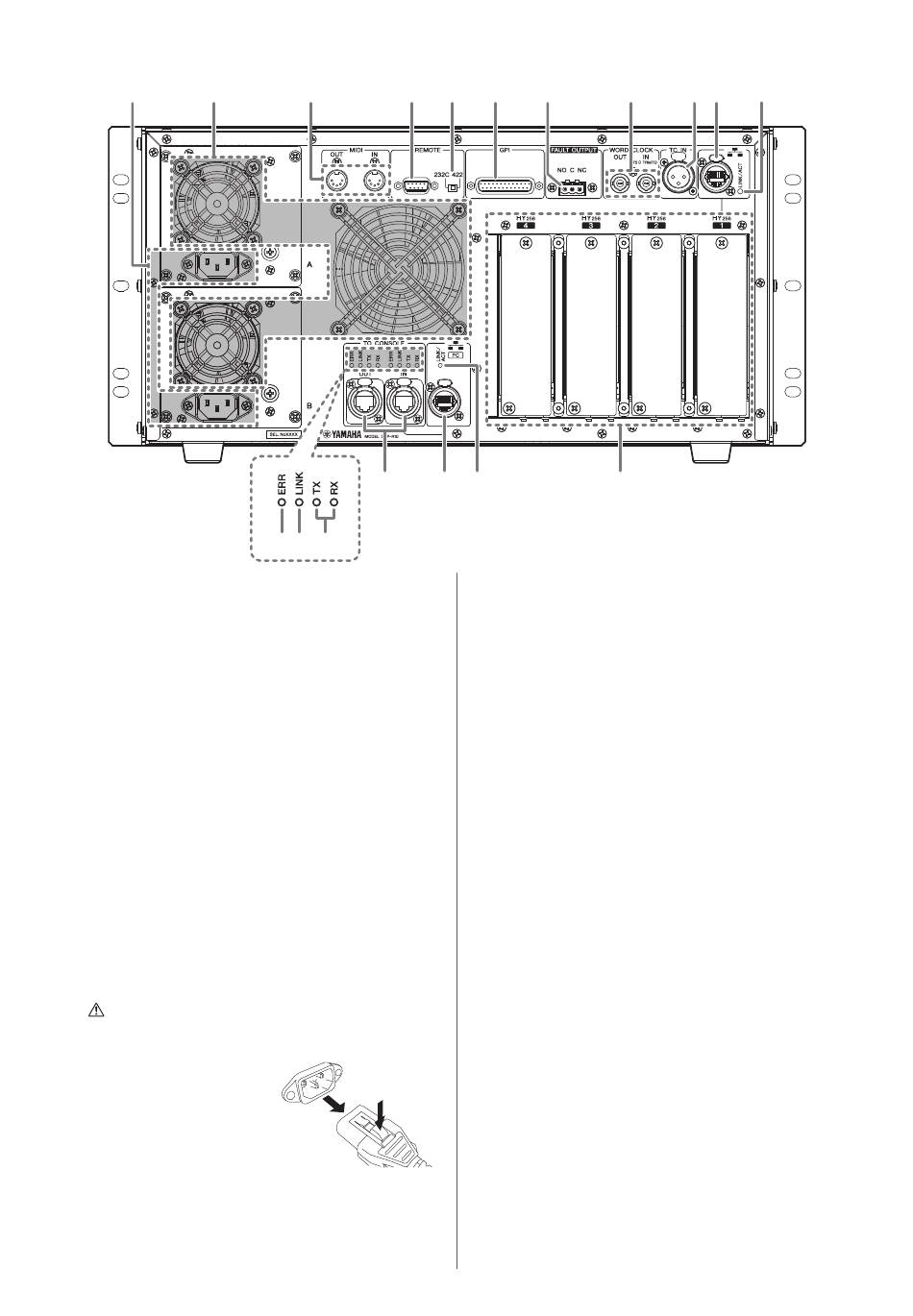

Panneau arrière
2
1 Orifices d'aération
L'unité est équipée de plusieurs ventilateurs de
refroidissement. Les orifices d'aération permettent
à l'air chaud de s'échapper de l'unité. Prenez garde de
pas obstruer les orifices d'aération de quelconque
manière que ce soit.
2 Connecteurs AC IN (Entrée secteur)
Utilisez ces prises pour brancher les cordons
d'alimentation fournis. Raccordez d'abord les
cordons d'alimentation secteur à l'unité, puis insérez
les fiches au bout de l'autre extrémité des câbles dans
des prises secteur.
Insérez la fiche du câble en l'enfonçant complètement
jusqu'à ce qu'elle s'enclenche fermement. Les cordons
d'alimentation secteur fournis sont dotés d'un
mécanisme de verrouillage V-lock qui les protège de
toute déconnexion accidentelle de la prise secteur.
NOTE
Si vous branchez les cordons d'alimentation aux deux
modules d'alimentation A et B, ces derniers fourniront
tous deux du courant à titre de fonctionnement normal.
Lorsqu'une défaillance se produit au niveau de l'un des
deux modules d'alimentation, le deuxième module
continue d'approvisionner l'unité en électricité.
Attention
Veillez à mettre l'appareil hors tension avant de brancher
ou de débrancher le cordon d'alimentation.
Pour débrancher le cordon
d'alimentation, tirez-le en
appuyant sur le bouton de
verrouillage situé sur
la fiche.
3 Connecteurs MIDI OUT/IN (Sortie/Entrée MIDI)
Ces connecteurs servent à transmettre et recevoir des
messages MIDI vers et depuis des périphériques
MIDI externes. (Cette fonctionnalité sera prise en
charge dans une future version mise à jour.)
10
DSP-R10 Mode d'emploi
1
3
@
#$ %
4
5
6
7
^
&
4 Connecteur REMOTE (À distance)
Il s'agit d'un connecteur mâle D-sub à 9 broches
utilisé pour transmettre et recevoir les signaux
permettant de contrôler l'unité depuis des
périphérique externes. (Cette fonctionnalité sera
prise en charge dans une future version mise à jour.)
5 Commutateur de communication série
Permet de basculer entre RS-232C et RS-422, les valeurs
normalisées du signal lié au connecteur REMOTE.
6 Connecteur GPI
Ceci est un connecteur femelle D-sub à 25 broches
qui permet la communication (8 entrées, 8 sorties)
avec un périphérique externe doté d'une connexion
GPI. (Cette fonctionnalité sera prise en charge dans
une future version mise à jour.)
7 Connecteurs FAULT OUTPUT
(Sortie en cas de défaillance)
Le connecteur Euroblock émet en sortie les
informations relatives aux éventuels
dysfonctionnements de l'appareil. Branchez-y un
témoin lumineux ou un avertisseur sonore.
Les bornes NC et C seront court-circuitées si l'appareil
est en état de fonctionnement normal. En revanche,
ce sont les bornes NO et C qui seront court-circuitées
si un dysfonctionnement quelconque est détecté.
NOTE
Par ailleurs, les bornes NO et C seront court-circuitées
si vous mettez intentionnellement l'unité hors tension ;
elles le seront également en cas de survenue d'un
problème lié à l'alimentation électrique.
8 Connecteurs IN/OUT (Entrée/Sortie) de la
section WORD CLOCK (Horloge de mots)
Ce sont des connecteurs BNC utilisés pour
transmettre/recevoir les signaux d'horloge de mots
vers/depuis un périphérique externe. Le connecteur
IN (Entrée) de la section WORD CLOCK est équipé
en terminaison interne d'une résistance à 75 ohms.
8
9
)
!
*
