DÉGAGEMENTS – INTÉRIEURS

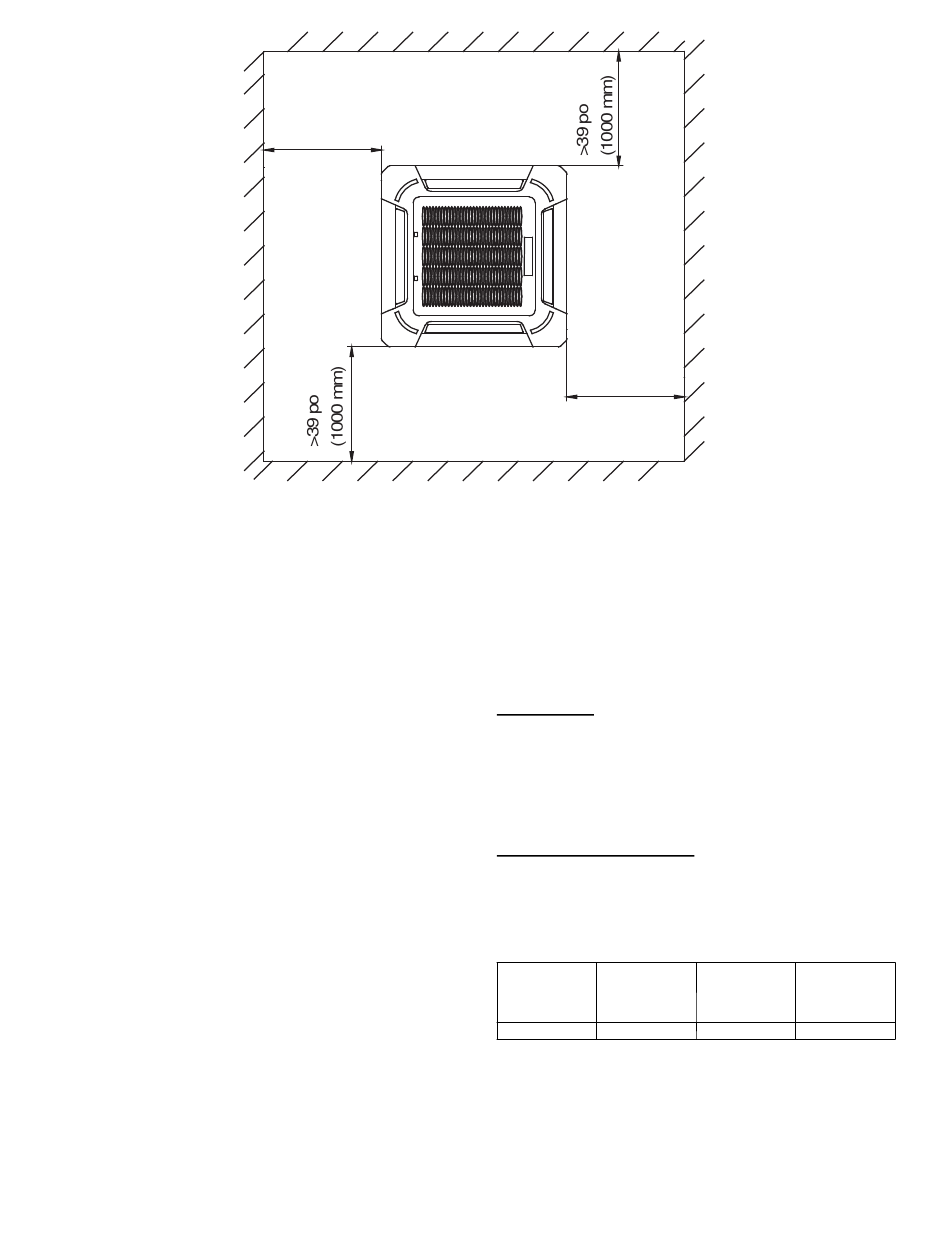

Figure 9 – Dégagement de l'appareil pour les modèles 40MKC**B et 40MKQ**B
DÉGAGEMENTS – EXTÉRIEURS
1. Applications à un appareil : Serpentin face au mur : Laissez
un dégagement d'au moins 6 po (152,4 mm) du côté serpentin
et à l'extrémité du serpentin et au moins 20 po (504,0 mm) du
côté du ventilateur. Laissez un dégagement d'au moins 24 po
(609,6 mm) à l'extrémité compresseur pour l'entretien.
2. Ventilateur face au mur : Laissez un dégagement d'au moins
8 po (203,2 mm) du côté ventilateur et à l'extrémité du
serpentin et au moins 20 po (504,0 mm) du côté serpentin.
Lorsque les appareils sont empilés ou s'il y a un dégagement
inférieur à 40 po (1 016 mm) au- -dessus de l'appareil, laissez
un dégagement d'au moins 24 po (609,6 mm) à l'extrémité du
compresseur pour l'entretien. S'il y a un dégagement de 40 po
(1 016 mm) au- -dessus de l'appareil et si le panneau supérieur
est accessible pour le retrait, laissez un dégagement d'au moins
8 po (203,2 mm) à l'extrémité du compresseur pour l'entretien.
3. Applications à plusieurs appareils : Laissez un dégagement
d'au moins 24 po (609,6 mm) entre les côtés ventilateur et
serpentin des systèmes à plusieurs appareils. Disposez les
appareils de sorte que la décharge de l'un ne passe pas dans
l'entrée de l'autre. Lorsque les appareils sont empilés ou s'il y
a un dégagement inférieur à 40 po (1 016 mm) au- -dessus de
l'appareil, laissez un dégagement d'au moins 24 po
(609,6 mm) à l'extrémité du compresseur. S'il y a un
dégagement de 40 po (1 016 mm) au- -dessus de l'appareil et si
le panneau supérieur est accessible pour le retrait, laissez un
dégagement d'au moins 8 po (203,2 mm) à l'extrémité du
compresseur pour l'entretien. Lorsque deux appareils sont
installés de bout en bout avec les extrémités des serpentins en
face les uns des autres, laissez un dégagement d'au moins
12 po (304,8 mm) entre les appareils.
>39 po
(1000 mm)
>139 po
(1000 mm)
IMPORTANT : Lorsque vous installez plusieurs appareils,
assurez- -vous que l'air de décharge d'un appareil n'est pas aspiré
dans un autre appareil. Lors de l'installation d'un ou de plusieurs
appareils dans une alcôve, un puits de toit ou une zone
partiellement fermée, assurez- -vous que la ventilation est adéquate,
afin d'éviter le recyclage de l'air de décharge.
CARACTÉRISTIQUES DU SYSTÈME
Dégagements
Laissez suffisamment d'espace autour du module intérieur et de
l'appareil extérieur pour faciliter la circulation de l'air et l'entretien.
Consultez la figure 9 et la section relative aux dégagements de
l'appareil extérieur pour connaître les dégagements minimaux
exigés.
Tuyauterie : La tuyauterie et l'isolement sont fournis sur place.
Longueurs de la tuyauterie
La longueur minimale entre l'appareil extérieur et le module
intérieur est de 10 pi (3 m). Consultez le tableau 9 pour connaître la
longueur maximale autorisée.
Tableau 9 – Longueurs maximales de la conduite de
frigorigène
Longueur
Capacité de
maximale de
la conduite*
l'appareil
pi (m)
18K – 34K
250 (76,2)
Remarque : Pour les longueurs supérieures à 25 pi (7,6 m), consultez le
guide des guide des applications résidentielles à conduites longues.
8
A150152
Altitude
Max.
maximale
Altitude
(DI sur DE)
(DE sur DI) pi
pi (m)
(m)
65 (19,8)
200 (61)
