BORNIER INTÉRIEUR
C
Y
O
R
C Y O W2 R
BORNES DE L'APPAREIL EXTÉRIEUR
REMARQUES :
1. LES SYMBOLES REPRÉSENTENT UNIQUEMENT LES COMPOSANTS ÉLECTRIQUES.
2. À CÂBLER CONFORMÉMENT AUX EXIGENCES DU NATIONAL ELECTRICAL CODE (NEC) ET
AUX CODES LOCAUX.
3. UTILISEZ SEULEMENT DU FIL DE CUIVRE. UTILISEZ DES CONDUCTEURS ADÉQUATS POUR
UN FONCTIONNEMENT À AU MOINS 75 °C (167 °F).
4. POUR REMPLACER UNE QUELCONQUE PARTIE DU CÂBLAGE ORIGINAL FOURNI, UTILISEZ
DU FIL DU MÊME TYPE OU ÉQUIVALENT.

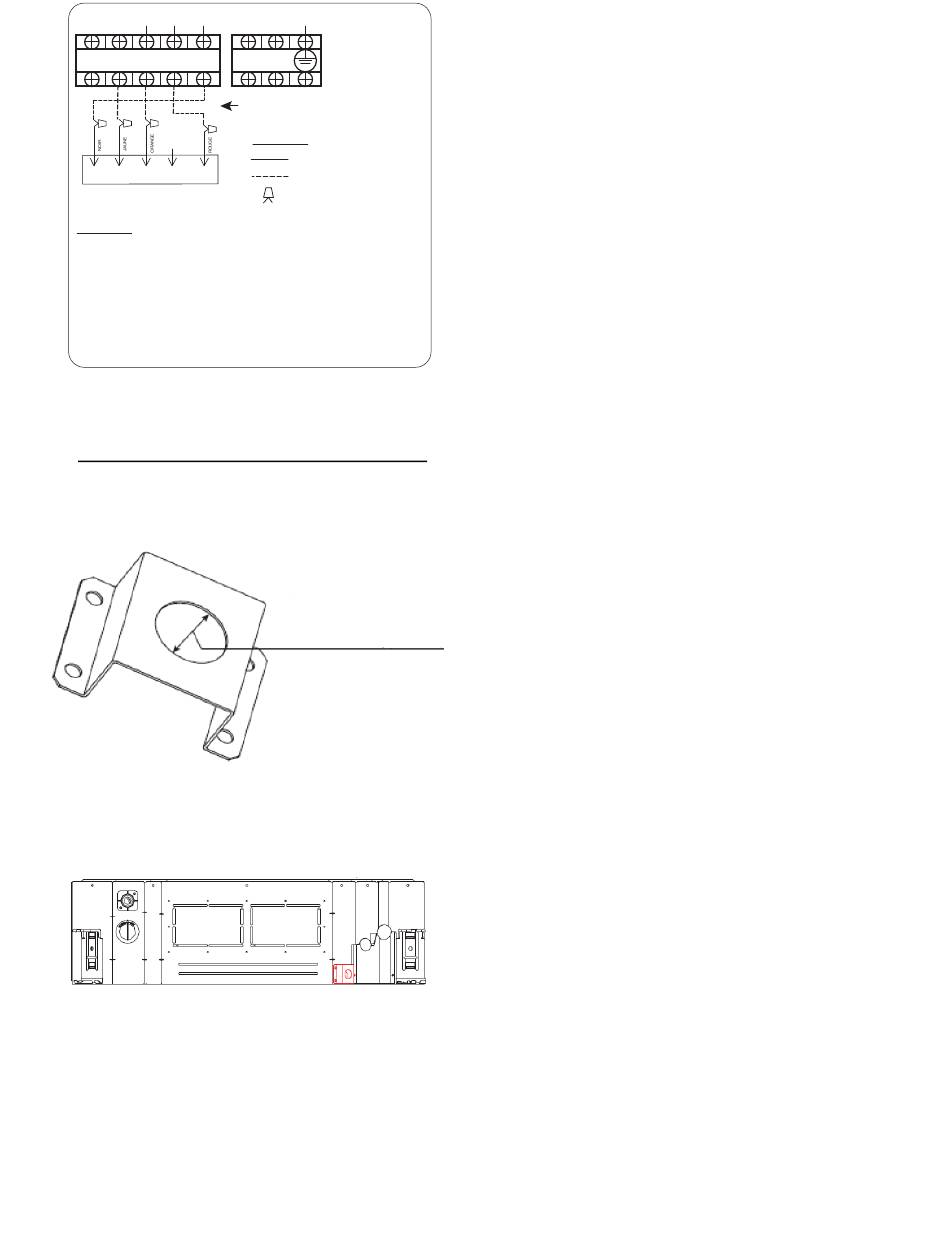

SCHÉMA DE RACCORDEMENT (THERMOPOMPE)
Figure 32 – Schéma de connexion pour les appareils
40MKQB**C/25HHA4 ou 224ANS
Support de serre- - câble pour modules intérieurs
Un serre- -câble est inclus dans l'emballage du module intérieur. Il
est nécessaire pour l'installation. Le support de serre- -câble et son
emplacement sur le corps de l'appareil sont indiqués dans les
figures 33 et 34.
Figure 33 – Support de serre- -câble
Figure 34 – Support de serre- -câble fixé sur le corps de la
cassette
L1
L2
VOIR REMARQUE 3
LÉGENDE
CÂBLAGE DE COMMANDE FOURNI PAR
L'USINE (24 V)
CÂBLAGE DE COMMANDE FOURNI SUR
PLACE (24 V)
ÉPISSURE FOURNIE SUR PLACE
A150282
D=22,2 MM (7/8 PO)
A150303
A150304
18
