3.3.2
Préparation des orifices de raccordement
Les câbles peuvent être conduits par des orifices situés à l'arrière du boîtier ou sur la
face inférieure de celui-ci. Les orifices sont prédécoupés et doivent être préparés avant le
montage en fonction des besoins.
Procédez ainsi pour préparer les orifices de raccordement à l'arrière du boîtier :
1. Dégagez les orifices de raccordement (fig. 3) à l'aide d'un outil adapté.
2. Ébavurez les bords.
Procédez ainsi pour préparer les orifices de raccordement sur la face inférieure du
boîtier :
1. Découpez et dégagez les orifices de raccordement nécessaires (fig. 3) à gauche et à
droite à l'aide d'un couteau adapté.
2. Ébavurez les bords.
3.3.3
Raccordement des câbles électriques
√
Tous les câbles sont libres de tension.
√
Les orifices de raccordement sont prêts.
X Raccordez les câbles en respectant les points suivants :
•
Affectez les fils de commande aux bornes de raccordement comme décrit dans la
section suivante Affectation des bornes.
•
Entrée du réseau et sorties : raccordez d'abord PE, ensuite N et L.
•
Décharges de traction :
–
procédez d'abord aux décharges de traction en bas, puis aux décharges de trac-
tion en haut.
–
introduisez le pont de plastique comme décrit ci-après en cas d'utilisation d'une
décharge de traction en haut.
–
si l'ouverture d'une décharge de traction s'avère trop grande, pour des câbles fins
par exemple, tournez l'étrier de décharge de traction (rotation vers le bas).
–
n'utilisez les décharges de traction que si la pose des câbles s'effectue par la face
inférieure du boîtier. Si elle s'effectue par la face arrière du boîtier, prévoyez une
décharge de traction externe.
3.3.4
Introduction/retrait du pont de plastique
Procédez ainsi pour introduire les ponts de plastique :
1. Introduisez d'abord le taquet d'enclenchement du pont de plastique droit
2. Pressez l'autre côté du pont de plastique vers le bas
borne à ressort.
3. Introduisez le pont de plastique gauche de façon symétriquement opposée (taquet
d'enclenchement à gauche, borne à ressort à droite).

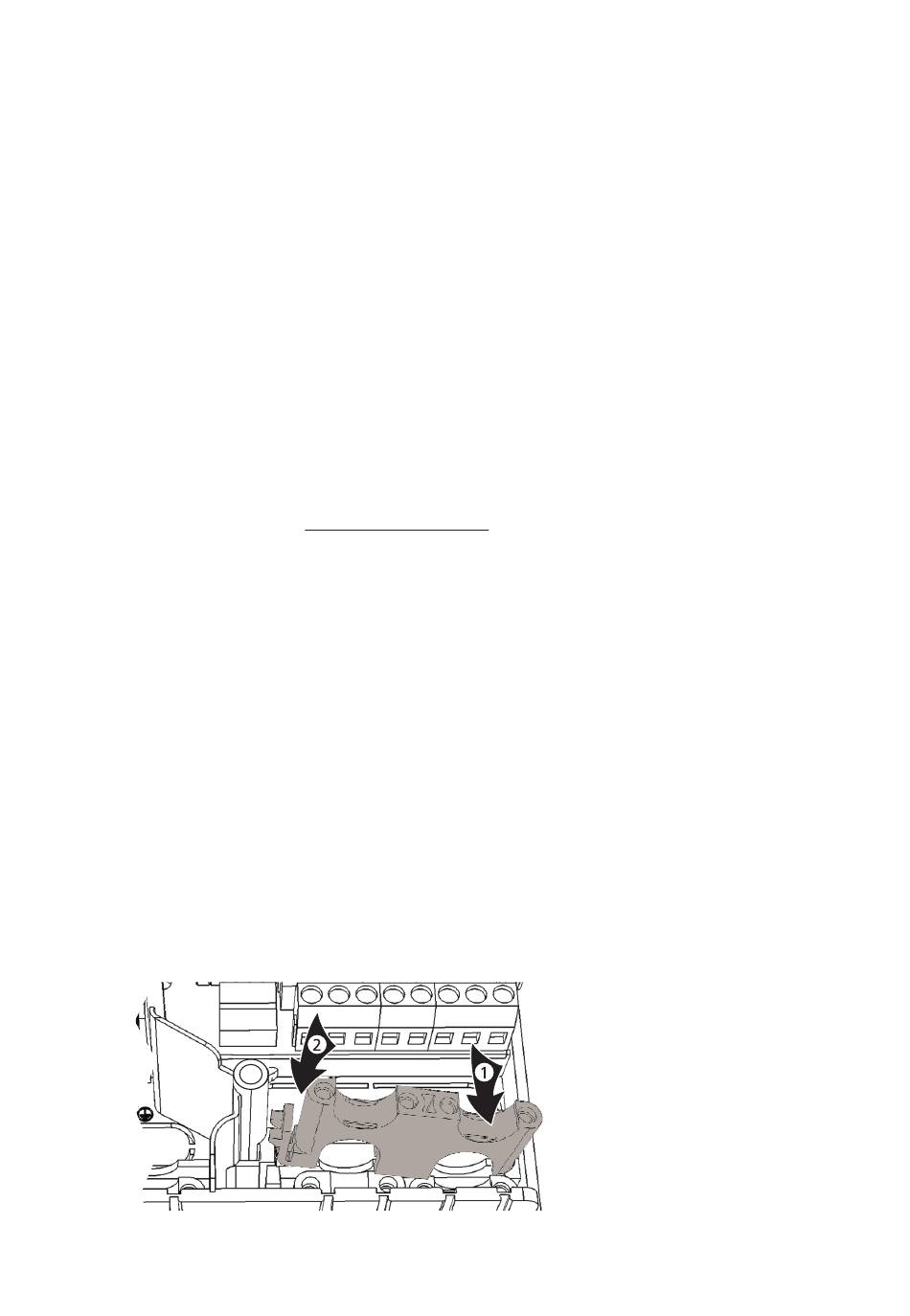

Fig. 4 : introduction du pont de plastique droit
99B138110x | 12.09 | V05
jusqu'à l'enclenchement de la
FR
(fig. 4).
9
