Endress+Hauser Proline Promag W 400 Information Technique page 24

24

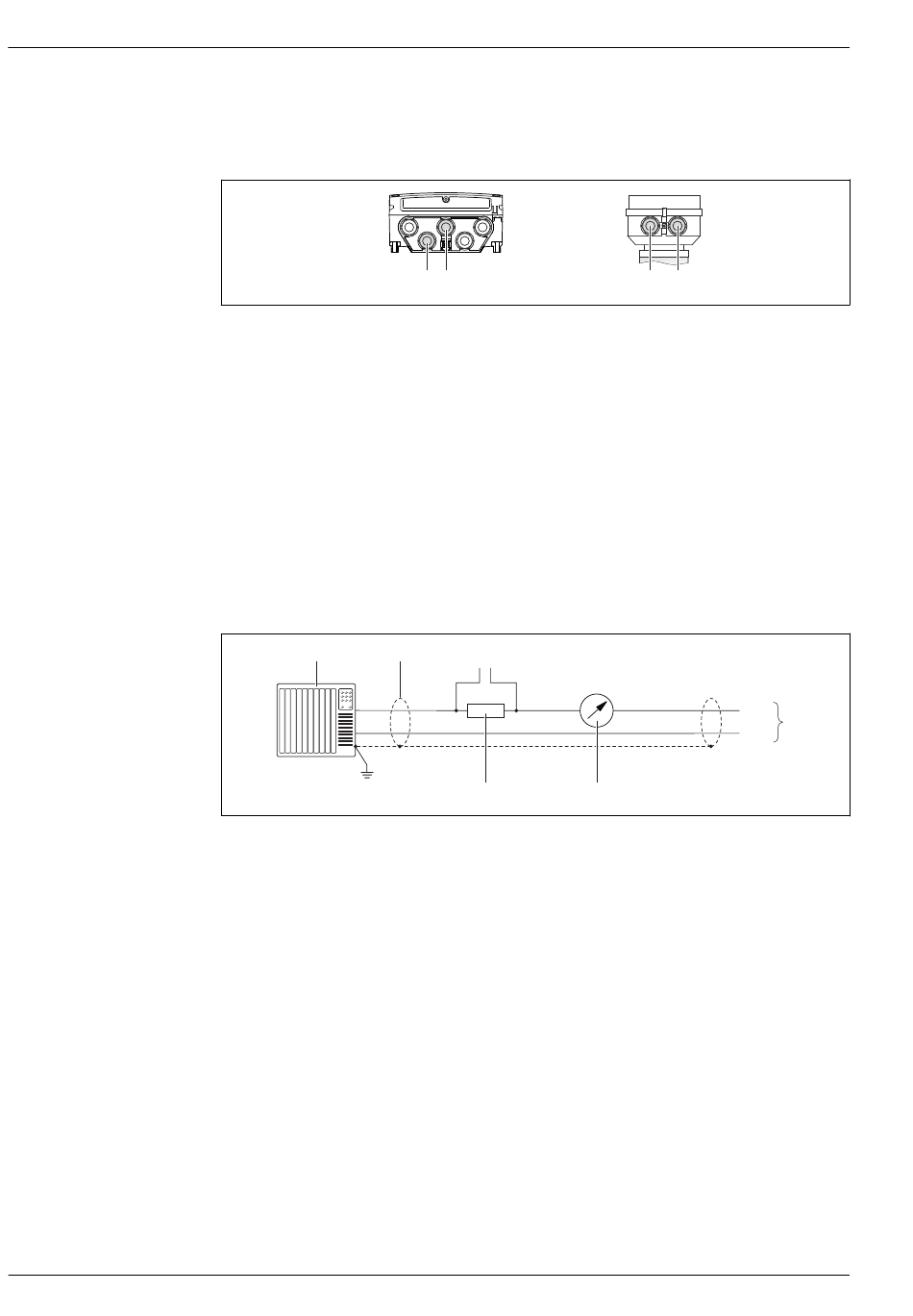

Raccordement de la version séparée
Câble de liaison
A
 4 Raccordement câble de liaison : câble d' é lectrode ou câble de bobine
A Boîtier mural transmetteur
B Boîtier de raccordement capteur
1 Câble d' é lectrode
2 Câble de bobine
• Fixer le câble ou le poser dans un tube blindé.
Notamment dans le cas de produits à faible conductivité, les mouvements de câble peuvent fausser
le signal de mesure.
• Ne pas poser de câble à proximité de machines électriques ou contacteurs.
• Assurer une compensation de potentiel entre le capteur et le transmetteur(→  26).
Exemples de raccordement
Sortie courant 4-20 mA HART
1
+
_
 5 Exemple de raccordement pour sortie courant 4-20 mA HART (active)
1 Système/automate avec entrée courant (par ex. API)
2 Blindage de câble, respecter la spécification de câble (→  29)
3 Raccordement pour terminaux portables HART (→  95)
4 Résistance pour communication HART (≥ 250 Ω) : respecter la charge maximale (→  11)
5 Afficheur analogique : respecter la charge maximale (→  11)
6 Transmetteur
1 2
2 3
4
Proline Promag W 400
B
1 2
4...20 mA
5
Endress+Hauser
A0017267
+
6
–
A0016800
