Dans le cas d'un écoulement gravitaire
Pour les écoulement gravitaires d' u ne longueur h ≥ 5 m (16,4 ft): Après le capteur prévoir un siphon
ou une vanne d' a ération. Ceci permet d' é viter les risques d' u ne dépression et de ce fait d' é ventuels
dommages au niveau du tube de mesure. Cette mesure permet d' é viter par ailleurs un interruption du
flux de liquide dans la conduite et de ce fait des inclusions d' a ir.
Indications relatives à la résistance aux dépressions du revêtement du tube de mesure
(→  31)

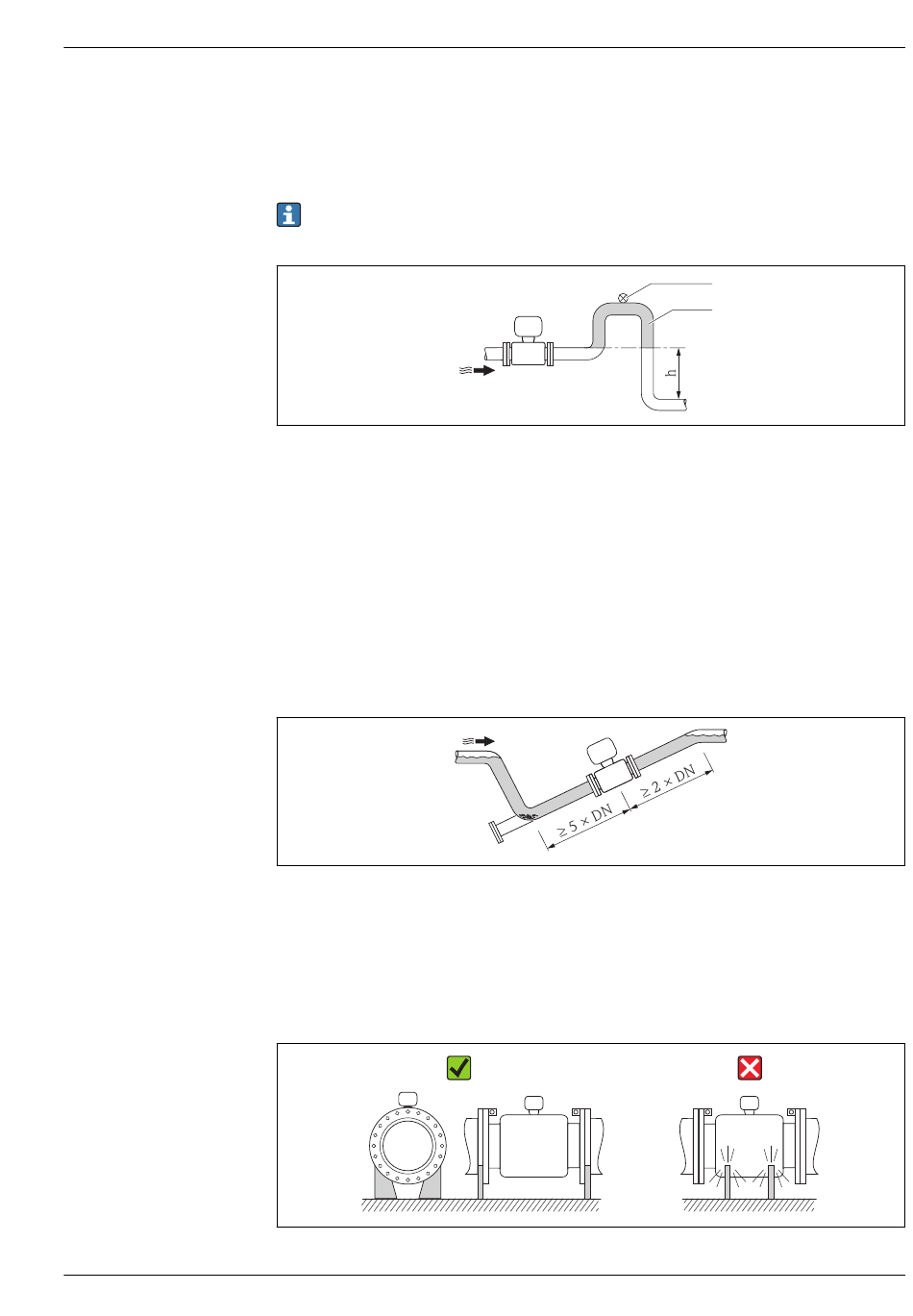

 15 Montage dans un écoulement gravitaire
1 Vanne d' a ération
2 Siphon de conduite
h Longueur de l' é coulement gravitaire
En cas de tube partiellement rempli
Dans le cas d' u ne conduite partiellement remplie avec pente : prévoir un montage de type siphon. La
fonction de détection présence produit (DPP) offre une sécurité supplémentaire permettant de
reconnaitre les conduites vides ou partiellement remplies.
• Ne pas monter le capteur au point le plus bas du siphon : risque d' a ccumulation de particules
solides.
• Il est recommandé de monter un clapet de nettoyage.
En cas de poids propre important
Pour des diamètres nominaux DN ≥ 350 (14 in) : poser le capteur sur une fondation suffisamment
solide.
Ne pas étayer le capteur au niveau de l' e nveloppe de tôle : risque d' e ndommagement de l' e nveloppe et
des bobines métalliques qui s' y trouvent.
1
2
A0017064
A0017063
A0016276
