Purificateur d'air Capacités 1620, 1625, 2020, 2025, 2420 : Instructions d'installation
7. Des trous de montage sont fournis dans les brides du purificateur
d'air pour les conduits et un accessoire d'appareil de chauffage.
Pour accéder aux trous de montage sur la bride en amont du
purificateur adjacent au câblage d'alimentation entrant, il faut
retirer temporairement le panneau du câblage. Pour ce faire,
enlevez les trois vis, comme illustré à la
doucement sur le connecteur d'alimentation pour qu'il soit environ
un pouce à l'écart tout en glissant le panneau du câblage hors du
boîtier, comme illustré à la
débrancher les fils de l'endos du connecteur d'alimentation en le
tournant pour le mettre à l'écart. Après avoir installé les bonnes vis
sur le boîtier, réinstallez le panneau du câblage d'alimentation dans
l'ordre inverse de sa désinstallation, en veillant à ce que les
serre-fils restent bien fixés à l'arrière du raccordement électrique
pendant le processus.
8. Scellez les joints avec du ruban adhésif ou du calfeutrage une fois le
boîtier du purificateur d'air fermé.
Il faut porter une attention particulière lors de l'installation du
purificateur d'air 2025 à un appareil de chauffage de 622 mm
(24 1/2 po) de largeur.
1. Confectionnez la pièce de transition selon les dimensions
recommandées dans la
Fig.
57 mm (2 1/4 po) de hauteur (minimum).
2. Placez la pièce de transition sur le dessus du purificateur d'air.
Fixez-la avec des vis à tôle. Placez l'appareil de chauffage sur le
dessus de la pièce de transition. Vérifiez que l'appareil de chauffage
repose bien à plat sur le dessus de la pièce de transition et du
purificateur d'air.
3. Fixez l'appareil de chauffage à la pièce de transition en utilisant des
vis à tôle.
4. Poursuivez l'installation selon les procédures normales.
Le fabricant se réserve le droit de changer les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
Fig.
9, étape 1. Tirez
Fig.
9, étape 2. Faites attention de ne pas
10. Fabriquez une pièce de transition de
Étape 1 : Retirer trois vis
Étape 2 : Retirer le couvercle de
filage de l'armoire en veillant à
écarter le connecteur électrique

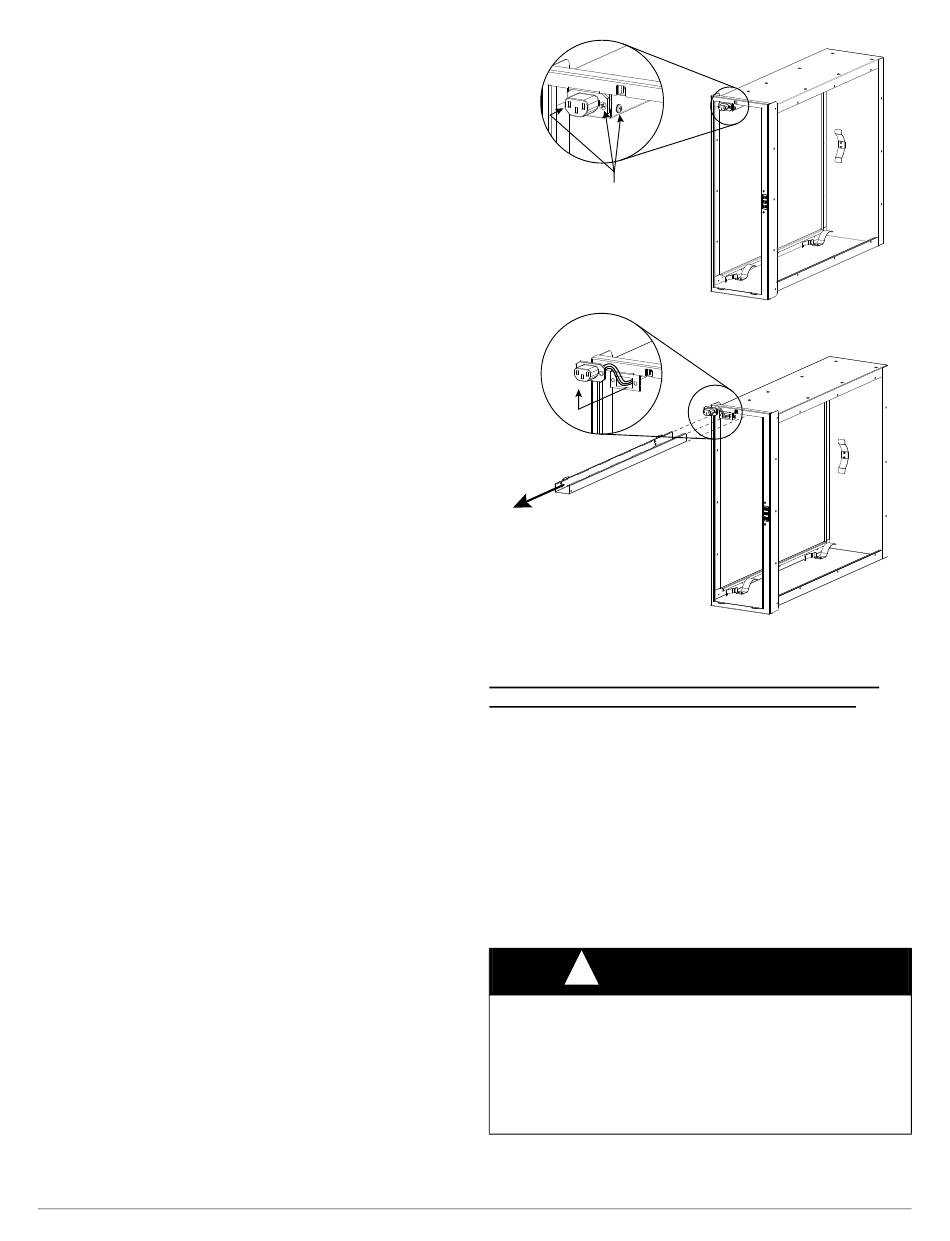

Fig. 9 – Retrait du panneau du chemin de câbles
Câblage
Pour le câblage des compartiments électriques de
l'appareil de chauffage et du ventilo-convecteur
Le câblage d'alimentation électrique et les raccords du purificateur d'air
devraient être éloignés de la sortie du conduit d'aération de l'appareil de
chauffage ou de l'appareil à ventilo-convecteur. De plus, les connexions
d'alimentation du purificateur d'air dans l'appareil de chauffage ou
l'appareil à ventilo-convecteur doivent être correctement calibrées.
L'appel de courant nominal maximal de l'appareil de chauffage est de
120 V c.a., celui du ventilo-convecteur est de 230 V c.a. et celui d'un
purificateur d'air est de 0,3 A.
L'installation implique un raccordement direct au conduit et à une
borne EAC de sortie du contrôleur d'un appareil de chauffage. La
connexion du câblage d'excitation doit convenir à un calibrage maximal
possible de 90 °C de la boîte à bornes ou des bornes du câblage
d'excitation.
AVERTISSEMENT
!
RISQUE D'ÉLECTROCUTION
Ignorer cette mise en garde pourrait entraîner des blessures, voire la
mort.
Avant de procéder à l'installation ou à l'entretien de l'appareil, coupez
toujours l'interrupteur d'alimentation principale. Il est possible que
plusieurs disjoncteurs soient présents. Verrouillez et posez une
étiquette de mise en garde appropriée sur le sectionneur.
7
A12471
