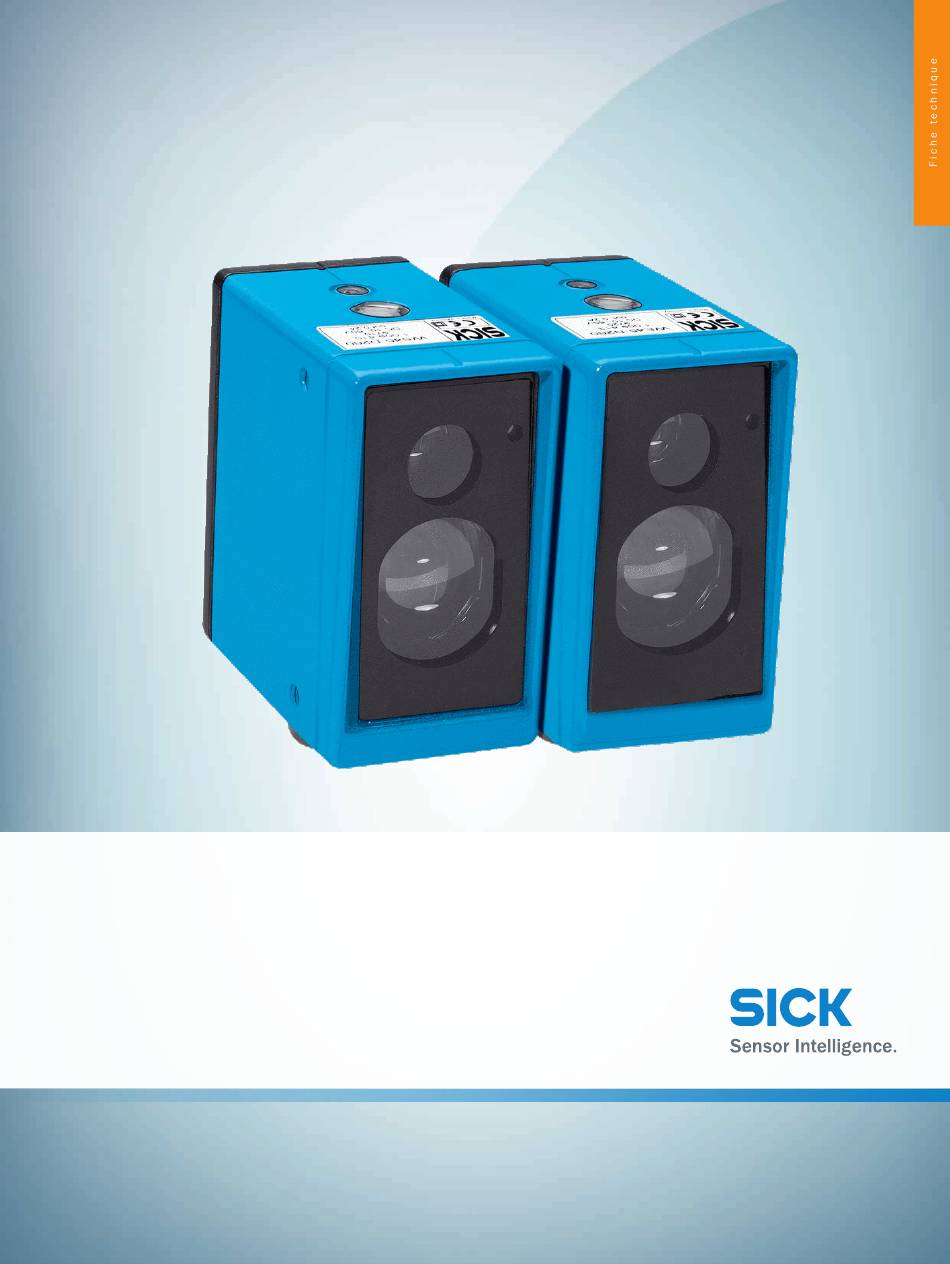

- Page 1 WS/WE45-P260 CAPTEURS PHOTOÉLECTRIQUES COMPACTS...
- Page 2 WS/WE45-P260 | W45 CAPTEURS PHOTOÉLECTRIQUES COMPACTS Informations de commande Type Référence WS/WE45-P260 1010985 Autres modèles d'appareil et accessoires www.sick.com/W45 illustration non contractuelle Caractéristiques techniques détaillées Caractéristiques Type d'appareil Capteurs photoélectriques Dimensions (l x H x P) 60 mm x 105 mm x 105 mm Forme du boîtier (émission de lumière) Rectangulaire Distance de commutation max.
- Page 3 WS/WE45-P260 | W45 CAPTEURS PHOTOÉLECTRIQUES COMPACTS Fonction de commutation Antivalent Type de commutation Commutation claire/sombre Courant de sortie I ≤ 200 mA max. Temps de réponse ≤ 500 µs Fréquence de commutation 1.000 Hz Fonction temporelle Retard à l'enclenchement Retard au déclenchement Retard à l'enclenchement et au déclenchement Temporisation Réglable sur le sélecteur d'échelles de temps, 0,5 s ...
- Page 4 WS/WE45-P260 | W45 CAPTEURS PHOTOÉLECTRIQUES COMPACTS ECl@ss 9.0 27270901 ECl@ss 10.0 27270901 ECl@ss 11.0 27270901 ETIM 5.0 EC002716 ETIM 6.0 EC002716 ETIM 7.0 EC002716 ETIM 8.0 EC002716 UNSPSC 16.0901 39121528 Mode de raccordement Schéma de raccordement Cd-166 + (L+) + (L+)
- Page 5 WS/WE45-P260 | W45 CAPTEURS PHOTOÉLECTRIQUES COMPACTS Caractéristique 1000 Sensing range Flashing mode Sensing range typ. max. (feet) (328.08) (656.17) (984.25) (1312.34) Distance in m (feet) Graphique de la portée (328.08) (656.17) (984.25) (1312.34) Distance in m (feet) Sensing range Sensing range typ. max.
- Page 6 WS/WE45-P260 | W45 CAPTEURS PHOTOÉLECTRIQUES COMPACTS Plan coté (Dimensions en mm (inch)) (2.09) (1.18) (4.13) (2.36) 33.4 (1.31) (0.75) (1.10) (0.98) (3.86) ① Centre de l'axe optique émetteur (WS), Centre de l'axe optique récepteur (WE) ② Dispositif de recherche d'objectif ③ Témoin de réception ④ Filetage de fixation M6, profondeur de 8 mm...
- Page 7 SICK en breF SICK est l’un des principaux fabricants de capteurs et de solutions de détection intelligents pour les applications industrielles. notre gamme unique de produits et de services vous fournit tous les outils dont vous avez besoin pour la gestion sûre et efficace de vos processus, la protection des personnes contre les accidents et la prévention des dommages environnementaux.
