AZ AKKUMULÁTOR TÖLTŐ JAVÍTÁSA
• Tilos a sérült töltőt javítani. A töltő javítása kizárólagosan a gyártó,
vagy a márkaszerviz számára megengedett.
• Az elhasználódott töltőt adja le az ilyen típusú hulladékok
megsemmisítésével foglalkozó cégnél.
FIGYELEM! A berendezés beltéri alkalmazásra szolgál.
Az önmagában is biztonságos szerkezeti felépítés, a biztonsági
megoldások és a kiegészítő védőfelszerelések alkalmazása mellett
is mindig fennmarad a munkavégzés közben bekövetkező balesetek
minimális veszélye.
A Li-Ion akkumulátorokból az elektrolit kifolyhat, az akkumulátor
meggyulladhat vagy fel is robbanhat, ha hagyja túl magas
hőmérsékletre felmelegedni, vagy rövidre zárja. Ne hagyja
kocsijában meleg, verőfényes napokon. Tilos az akkumulátort
megbontani. A Li-Ion akkumulátorok biztonsági elektronikával
vannak felszerelve, amely
meggyulladásához vagy felrobbanásához is vezethet.

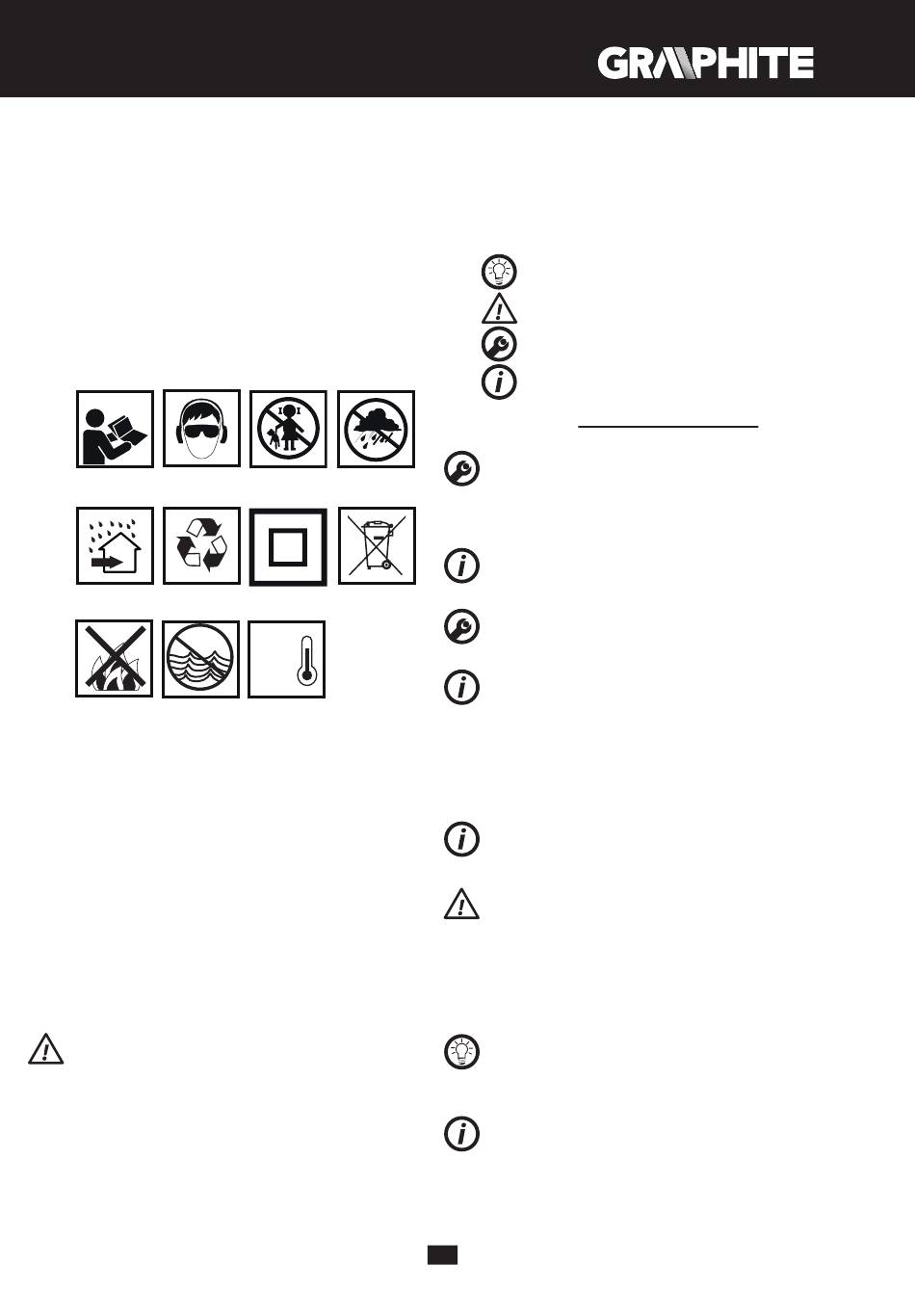

Az alkalmazott jelzések magyarázata
1 2
5 6
9 10
Olvassa el a használati utasítást, tartsa be a benne található
1.
figyelmeztetéseket és biztonsági szabályokat!
Használjon védőszemüveget és fülvédőt.
2.
Gyerekeket ne engedje a berendezéshez.
3.
Óvja az esőtől
4.
Helyiségekben használandó, óvja a víztől és nedvességtől.
5.
Újrahasznosítás.
6.
Kettes érintésvédelmi osztály.
7.
Szelektíven gyűjthető.
8.
Ne dobja a cellákat tűzbe.
9.
Veszélyezteti az vízi élővilágot
10.
Ne engedje 50°C főlé felmelegedni.
11.
FELÉPÍTÉS ÉS RENDELTETÉS
A fúró-csavarozó akkumulátorról táplált elektromos szerszám. A
meghajtást egyenáramú kefe nélküli motor és planetáris erőátviteli
szerkezet biztosítja. A fúró-csavarozó önvágó csavarok fába, fémbe,
műanyagba és kerámiába csavarozását és kicsavarozását, valamint az
említett anyagokban furatok készítését szolgálja. Az akkumulátoros,
vezeték nélküli elektromos szerszámok különösen hasznosak lehetnek a
belsőépítészeti, az átalakítási feladatok kivitelezése során, stb.
Tilos az elektromos szerszámot rendeltetésétől eltérő célra
alkalmazni.
AZ ÁBRÁK LEÍRÁSA
Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái
szerinti jelöléseit követi.
Gyorsbefogó tokmány
1.
Gyorsbefogó tokmány gyűrű
2.
Forgatónyomaték-állító gyűrű
3.
Fokozatváltó kapcsoló
4.
Forgásirányváltó kapcsoló
5.
Fogantyú
6.
Akkumulátor
7.
sérülése akár az akkumulátor
3 4
7 8
Max.
50°C
11
Akkumulátor rögzítő gomb
8.
Kapcsoló
9.
Világítás
10.
LED dióda
11.
Akkumulátortöltő
12.
Az akkumulátor töltöttségi állapota kijelzőjének gombja
13.
Akkumulátor feltöltés kijelző (LED diódák).
14.
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS / BEÁLLÍTÁS
TÁJÉKOZTATÓ
A MUNKA ELŐKÉSZÍTÉSE
AZ AKKUMULÁTOR KIVÉTELE / BEHELYEZÉSE
• Állítsa a forgási irány kapcsolót (5) a középső állásba.
• Nyomja meg az akkumulátor rögzítő gombot (8) és húzza ki az
akkumulátort (7) (A ábra).
• Helyezze be a feltöltött akkumulátort (7) a markolatban levő aljzatba,
az akkumulátor rögzítő gomb bekattanásáig (8).
AZ AKKUMULÁTOR TÖLTÉSE
A berendezés részlegesen feltöltött akkumulátorral kerül leszállításra. Az
akkumulátor töltését 4 C - 40
0
Az új, vagy a hosszabb ideig nem használt akkumulátor a teljes kapacitást
3 - 5 töltési és lemerülési ciklus után éri el.
• Vegye ki az akkumulátort (7) az elektromos szerszámból (A ábra).
• Csatlakoztassa az akkumulátortöltőt (230 V AC) hálózati aljzatba.
• Tolja be az akkumulátort (7) a töltőből (12) (B ábra). Ellenőrizze, hogy
az akkumulátor megfelelően be van helyezve (teljesen ven tolva).
A töltő hálózati (230 V AC) aljzatra való csatlakoztatása után a töltőn
felgyullad a zöld dióda (11), ami a feszültség csatlakoztatását jelzi.
Az akkumulator (7) töltőben (12) való elhelyezése után a töltőn felgyullad
a piros dióda (11), mely jelzi az akkumulátor töltési folyamatát.
Ezzel egyidejűleg az akkumulátor töltési állapot zöld diódák (14)
különböző módon villognak (lásd az alábbi leírást).
• Az összes dióda villog, az azt jelenti, hogy az akkumulátor lemerült,
szükséges annak újra töltése.
• Két dióda villog, az az akkumulátor részleges lemerülését jelzi.
• Egy dióda villog, az akkumulátor töltöttségének magas szintjére utal.
Az akkumulátor feltöltése után a töltőn a dióda (11) zölden világít, az
akkumulátor töltés állapot diódák (14) pedig folyamatosan világítanak.
Egy idő után (kb. 15mp) az akkumulátor töltés állapot diódák (14)
kialszanak.
Az akkumulátort ne töltse 8 óránál hosszabb ideig. Hosszabb töltési
idő az akkumulátor elemeinek károsodásához vezethet. A töltő nem
kapcsol ki automatikusan az akkumulátor teljes feltöltése után. A
töltőn a zöld dióda továbbra is világit. Az akkumulátor töltés állapot
diódák egy idő után kialszanak. Csatlakoztassa le a feszültséget
az akkumulátornak a töltő aljzatából való kivétele előtt. Kerülje az
egymást követő rövid töltéseket. Ne töltse az akkumulátorokat a
berendezés rövid használata után. Az egymást követő szükséges
töltések közötti idő rövidülése az akkumulátor elhasználódására utal
és azt ilyenkor ki kell cserélni.
A töltés során az akkumulátor erősen felmelegedik. Ne vegye
használatba azonnal a töltés után - várja meg, amíg lehűl
szobahőmérsékletre. Így elkerülheti az akkumulátor esetleges
károsodását.
AZ AKKUMULÁTOR TÖLTÖTTSÉGI ÁLLAPOTÁNAK KIJELZÉSE
Az akkumulátor töltéskijelzővel van felszerelve (3 LED dióda) (14). Az
akkumulátor feltöltési szintjének ellenőrzéséhez nyomja be a (13)
akkumulátortöltés-kijelző gombot (C. ábra). Az összes dióda kigyulladása
az akkumulátor töltöttségének magas szintjére utal. Ha két dióda világít,
az az akkumulátor részleges lemerülését jelzi. Ha csak a dióda világít, az
azt jelenti, hogy az akkumulátor lemerült, szükséges annak újra töltése.
25
C környezeti hőmérséklet mellett végezze.
