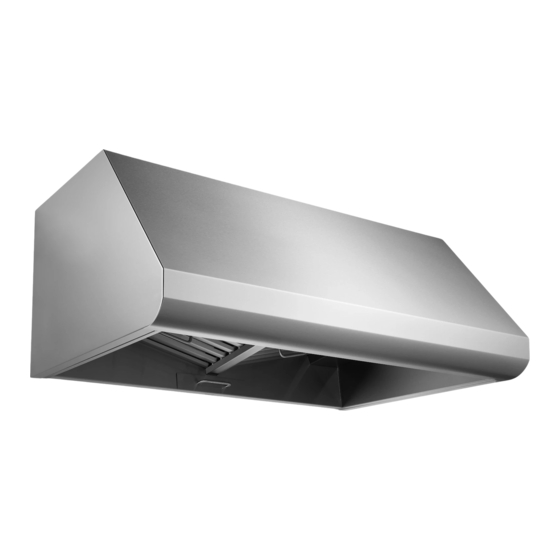

Best WPD39M Serie Instructions D'installation

Masquer les pouces

page de 36

/ 36
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

INSTALLATION INSTRUCTIONS

HB0113

WPD39M SERIES

INTENDED FOR DOMESTIC COOKING ONLY

READ AND SAVE THESE INSTRUCTIONS

INSTALLER: LEAVE THIS MANUAL WITH HOMEOWNER.

HOMEOWNER: USE AND CARE INFORMATION ON PAGES 9

10.

AND

BEST; Hartford, Wisconsin www.BestRangeHoods.com 800 558-1711

BEST; Drummondville, QC, Canada www.BestRangeHoods.com 866 737-7770

To register your product online or for additional information visit www.BestRangeHoods.com

SV20611 rev. 04

Sommaire des Matières pour Best WPD39M Serie

Page 1 INSTALLER: LEAVE THIS MANUAL WITH HOMEOWNER. HOMEOWNER: USE AND CARE INFORMATION ON PAGES 9 BEST; Hartford, Wisconsin www.BestRangeHoods.com 800 558-1711 BEST; Drummondville, QC, Canada www.BestRangeHoods.com 866 737-7770 To register your product online or for additional information visit www.BestRangeHoods.com SV20611 rev. 04...
Page 2 Heat oils 8. To reduce the risk of fire and electrical shock, the Best WPD39M slowly on low or medium settings. Series hood must be installed with Best interior blower model b) Always turn hood ON when cooking at high heat or when P12;...
Page 3 ONE-YEAR LIMITED WARRANTY FOR BEST PRODUCTS Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Best products that such products will be free from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
Page 4 - WPD39M SERIES RANGE HOOD SYSTEM - ODEL ODEL ODEL ODEL (10" R (10" R IGH CAPACITY ROOF CAP OUND WALL CAP IGH CAPACITY ROOF CAP OUND WALL CAP ODEL (10" R OUND ADJUSTABLE ELBOW ILB11 (1100 ODEL LINE BLOWER INCLUDES 8"...
Page 5 Run 3-wire power supply cable to installation location. WARNING The power cable must be a GFCI protected branch circuit. For best capture of cooking impurities, the bottom of the hood must be located at a distance of 36" above cooking surface. XTERIOR OOF CAP...
Page 6 2. PREPARE INSTALLATION WARNING When performing installation, servicing or cleaning the unit, it is recommended to wear safety glasses and gloves. NOTE: Before proceeding to the installation, check the contents of the box. If items are missing or damaged, contact the manufacturer. Make sure that the following items are included: - Range hood - Wood strip (attached to back of hood)
Page 7 5. INSTALL WALL EXTENSION (OPTIONAL) AWWPD Series Wall extension must be installed before the hood (see instructions packed with wall extension). 6. REMOVE BAFFLE FILTERS, GREASE TRAY AND PANEL ASSEMBLY Remove tape on filters. Remove filters from hood (as illustrated below) and set aside. Remove tape on grease tray.
Page 8 8. INSTALL ROUGH-IN PLATE CAUTION Install rough-in plate using 4 x 10-32 locknuts and washers included in hood parts bag. Discard nuts provided with rough-in plate. Refer to the instructions included with the selected blower/rough-in kit (sold separately) for details on installing the rough-in plate. Install the rough-in plate so OCKNUTS that the wiring box is located on the right side as you are facing the hood.
Page 9 NOTE: To ease removal of the bulbs, use a rubber dishwashing glove or use suction cup tool available from Best. Contact Best Customer Service at 1-800-558-1711 to order suction cup tool, part no. 99526707.
Page 10 14. CARE ( CONT Grease Drip Rail The grease drip rail should be cleaned frequently. Wash with clean cloth soaked in warm detergent solution. Wash more often if your cooking style generates greater grease like frying foods or wok cooking. Blower Cleaning Access the blower and use vacuum to clean.
Page 11 16. WIRING DIAGRAMS Internal blower assembly 120 VAC COLOR CODE HEAT SENTRY THERMOSTAT BLACK GREEN WHITE YELLOW SPEED CONTROL FAN SWITCH LAMP SWITCH ROUGH-IN INTERNAL PLATE BLOWER ASSEMBLY HE0139A Remote blower assembly 120 VAC COLOR CODE HEAT SENTRY BLACK THERMOSTAT GREEN WHITE YELLOW...
Page 12 17. SERVICE PARTS HL0190 RANGE HOOD WIDTH EY NO ART NO ESCRIPTION 36" 42" 48" 60" SV60887 IGHT SOCKET HOLDER ASSEMBLY SV05921 (120 V, 50 W, GU10 HIELDED HALOGEN BULB BASE SV03435 ™ ENTRY THERMOSTAT SV08549 AN KNOB SV03501 PEED CONTROL SV13924 ALE CONNECTOR SV13923...
Page 13 PROPRIÉTAIRE : DIRECTIVES D’UTILISATION ET D’ENTRETIEN EN PAGES 21 BEST; Hartford, Wisconsin www.BestRangeHoods.com 800 558-1711 BEST; Drummondville, QC, Canada www.BestRangeHoods.com 866 737-7770 Pour enregistrer votre produit en ligne ou pour obtenir plus d’information, consultez notre site www.BestRangeHoods.com SV20611 rév. 04...
Page 14 Best P12, ou un des ventilateurs vif ou que vous cuisinez des mets flambés (par ex. : crêpes extérieurs Best suivants : EB12 ou EB15, ou le ventilateur en Suzette, cerises jubilé, steaks au poivre flambés).
Page 15 IÈCES DE REMPLACEMENT GARANTIE GARANTIE LIMITÉE DE UN AN DES PRODUITS BEST Broan-NuTone LLC (Broan-NuTone) garantit à l’acheteur consommateur initial de ses produits qu’ils sont exempts de tout défaut dans les matières premières ou la main-d’œuvre, pour une période de un an à compter de la date d’achat par le consommateur initial. IL N’Y A PAS D’...
Page 16 - SYSTÈME DE HOTTE DE CUISINIÈRE SÉRIE WPD39M - ODÈLE ODÈLE ODÈLE ODÈLE APUCHON DE TOIT APUCHON MURAL APUCHON DE TOIT APUCHON MURAL À HAUT RENDEMENT PO ROND À HAUT RENDEMENT PO ROND ODÈLE ENTILATEUR EN LIGNE OUDE AJUSTABLE DE PO ROND ILB11 (1100 MODÈLE...
Page 17 Cette hotte n’est pas conçue pour être utilisée avec un barbecue au charbon de bois. Cette hotte fonctionne autant avec un ventilateur intérieur, en ligne ou extérieur. La hotte de modèle Best de série WPD39M doit être installée uniquement avec l’un des ventilateurs suivants : P12, ILB11, EB12 ou EB15. Aucun autre ventilateur ne peut être utilisé.
Page 18 2. PRÉPARER L’INSTALLATION AVERTISSEMENT Il est recommandé de porter des lunettes et des gants de sécurité lors de l’installation, de l’entretien et de la réparation de cet appareil. NOTE : Avant de commencer l'installation, vérifier le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contacter le manufacturier.
Page 19 5. INSTALLER LA RALLONGE DE HOTTE (OPTIONNELLE) Série AWWPD La rallonge de hotte doit être installée avant la hotte (voir les directives fournies avec la rallonge). 6. RETIRER LES FILTRES À CHICANE, LE COLLECTEUR DE GRAISSES ET LE PANNEAU INFÉRIEUR Retirer le ruban adhésif des filtres.
Page 20 8. INSTALLER LA PLAQUE VENTILATEUR ATTENTION Installer la plaque ventilateur à l’aide des 4 contre-écrous 10-32 et des rondelles inclus dans le sac de pièces de la hotte. Jeter les écrous fournis avec la plaque ventilateur. Pour les détails concernant l’installation de la plaque ventilateur, voir les instructions comprises avec l’ensemble ventilateur et plaque ventilateur (vendu séparément).
Page 21 NOTE : Pour obtenir une meilleure prise de l’ampoule lors de son retrait, utiliser un gant à vaisselle ou la ventouse de Best. Contacter le Service à la clientèle de Best au 1 800 558-1711 pour commander la ventouse, numéro de pièce 99526707.
Page 22 14. ENTRETIEN ( SUITE Gouttière La gouttière doit être nettoyée fréquemment. Utiliser une solution d’eau chaude et de détergent. Laver la gouttière plus souvent si vos habitudes de cuisson génèrent plus de graisse, par exemple de la friture ou des aliments sautés au wok. Nettoyage du ventilateur Accéder au ventilateur.
Page 23 16. SCHÉMAS ÉLECTRIQUES Ventilateur interne 120 V CODE DE COULEUR THERMOSTAT HEAT SENTRY BLANC JAUNE NOIR ROUGE VERT COMMANDE INTERRUPTEUR DE VITESSE DU VENTILATEUR INTERRUPTEUR DE L’ÉCLAIRAGE PLAQUE VENTILATEUR VENTILATEUR INTERNE HE0139F Ventilateur extérieur ou en ligne 120 V CODE DE COULEUR THERMOSTAT HEAT SENTRY BLANC...
Page 24 17. PIÈCES DE REMPLACEMENT HL0190 TÉ LARGEUR DE HOTTE Nº º IÈCE N ESCRIPTION SV60887 SSEMBLAGE DE DOUILLE D AMPOULE SV05921 (120 V, 50 W, GU10) MPOULE HALOGÈNE AVEC ÉCRAN À CULOT SV03435 HERMOSTAT ENTRY SV08549 OUTON DU VENTILATEUR SV03501 OMMANDE DE VITESSE SV13924 RISE...
Page 25 INSTALADOR: DEJAR ESTE MANUAL AL PROPIETARIO. PROPIETARIO: INSTRUCCIONES DE UTILIZACIÓN Y MANTENIMIENTO EN LAS PÁGINAS 33 BEST; Hartford, Wisconsin www.BestRangeHoods.com 800-558-1711 BEST; Drummondville, QC, Canada www.BestRangeHoods.com 866-737-7770 Para registrar su producto en línea o para obtener más información, visitar nuestro sitio www.BestRangeHoods.com SV20611 rev. 04...
Page 26 8. Para reducir el riesgo de incendio y de choque eléctrico, b) Ponga en marcha siempre la campana extractora al cocinar la campana de la serie WPD39M de Best debe instalarse a temperaturas elevadas o al cocinar alimentos flameados únicamente con el ventilador interior P12 de Best, y los (crepas Suzette, cerezas jubilee, res con pimienta flambeada).
Page 27 GARANTÍA LIMITADA DE UN AÑO DE LOS PRODUCTOS BEST Broan-NuTone LLC (Broan-NuTone) garantiza al consumidor comprador original de Best productos que dichos productos carecerán de defectos en materiales o en mano de obra por un período de un año a partir de la fecha original de compra. NO EXISTEN OTRAS GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN...
Page 28 - CAMPANAS DE COCINA DE LA SERIE WPD39M - ODELO ODELO ODELO ODELO CAPUCHÓN DE ALTA CAPUCHÓN MURAL CAPUCHÓN DE ALTA CAPUCHÓN MURAL 10") 10") CAPACIDAD PARA TEJADO REDONDO DE CAPACIDAD PARA TEJADO REDONDO DE ODELO ILB11 (1100 ODELO 10") CODO AJUSTABLE REDONDO DE ENTILADOR EN LÍNEA OMPRENDE DOS CAMBIOS DE...
Page 29 1. SELECCIÓN DEL TIPO DE INSTALACIÓN, INSTALACIÓN DE LAS TUBERÍAS Y CONEXIONES ELÉCTRICAS PRECAUCIÓN Esta campana está prevista para patios o terrazas exteriores cubiertos. Como ocurre con todos los aparatos eléctricos, se debe proteger esta campana todo lo posible de la intemperie. ADVERTENCIA Esta campana no está...
Page 30 2. PREPARACIÓN DE LA INSTALACIÓN ADVERTENCIA Se aconseja llevar lentes y guantes de seguridad para instalar, reparar o limpiar la campana. NOTA: Antes de comenzar la instalación, verificar el contenido de la caja. Si alguna pieza falta o está dañada, póngase en contacto con el fabricante.
Page 31 5. INSTALACIÓN DE LA EXTENSIÓN MURAL (OPCIONAL) Serie AWWPD La extensión mural debe instalarse antes que la campana (vea las instrucciones que vienen con la extensión mural). 6. EXTRACCIÓN DE LOS FILTROS, DE LA BANDEJA PARA LA GRASA Y DEL CONJUNTO DEL PANEL Retire la cinta de los filtros.
Page 32 8. INSTALACIÓN DE LA PLACA DEL VENTILADOR PRECAUCIÓN Instale la placa del ventilador con las 4 tuercas de seguridad 10-32 y las arandelas incluidas en la bolsa de piezas de la campana. Deseche las tuercas que vienen con la placa del ventilador. Consulte las instrucciones que vienen con la placa del ventilador que haya elegido (se vende aparte) para mayor información sobre la instalación de la placa.
Page 33 NOTA: Para facilitar la extraccion de las bombillas utilice un guante de caucho o una ventosa disponible en Best. Comunique con Servicio al cliente de Best en el teléfono 1-800-558-1711 para pedir esta herramienta (n.° de pieza: 99526707). 2. Instale las bombillas nuevas colocando los casquillos de las bombillas en sus ranuras, en los portalámparas.
Page 34 14. CUIDADO ( CONTINUACIÓN Riel de vertido de la grasa El riel de vertido de la grasa debe limpiarse con frecuencia. Utilice para ello un trapo limpio mojado en una disolución de detergente con agua templada. Límpielo con mayor frecuencia si su tipo de cocina genera más grasa (alimentos fritos o cocina con wok). Limpieza del ventilador Utilice un aspirador para limpiarlo.
Page 35 16. DIAGRAMAS ELÉCTRICOS Ventilador interior 120 VAC ÓDIGO DE COLORES TERMOSTATO AMARILLO HEAT SENTRY BLANCO NEGRO ROJO VERDE CONTROL DE INTERRUPTOR DEL VELOCIDAD VENTILADOR INTERRUPTOR DE LÁMPARA PLACA DEL VENTILADOR VENTILADOR INTERIOR HE0139E Ventilador exterior o en línea 120 VAC ÓDIGO DE COLORES TERMOSTATO AMARILLO...
Page 36 17. PIEZAS HL0190 CTD (A NCHURA DE LA CAMPANA N.º N.º DE PIEZA ESCRIPCIÓN 36" 42" 48" 60" SV60887 ONJUNTO DE LA LÁMPARA SV05921 (120 V, 50 W, GU10) OMBILLA HALÓGENA PROTEGIDA BASE SV03435 ™ ERMOSTATO ENTRY SV08549 OTÓN DEL VENTILADOR SV03501 ONTROL DE VELOCIDAD SV13924...
