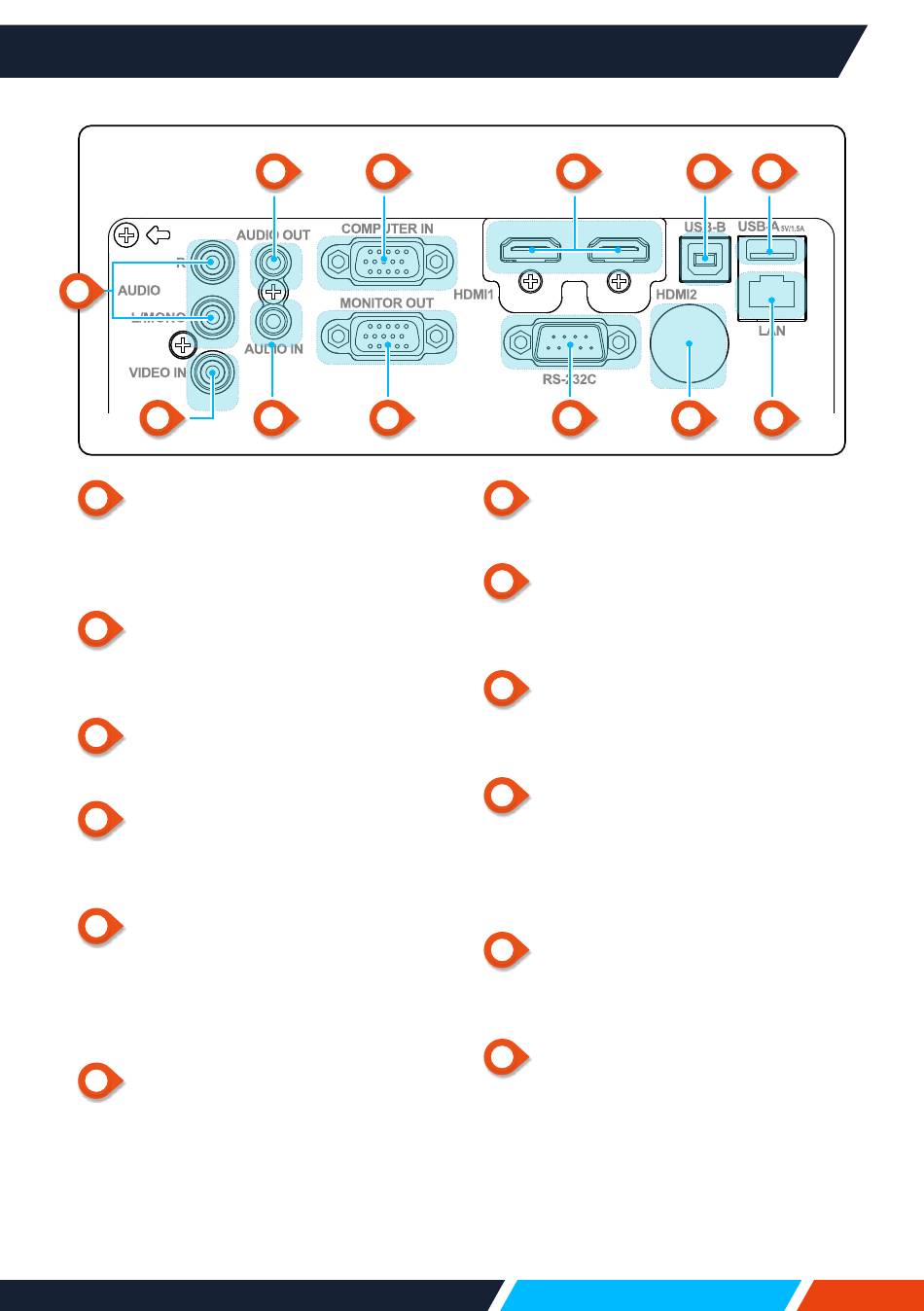

Nom et fonction des éléments du projecteur
Terminaux
1
7
Terminal Mono (G, D)
1
Un signal audio mono (un seul terminal
audio) doit être connecté à l'interface
AUDIO (D/G).
Terminal AUDIO OUT
2
Branchez les appareils audio externes à
ce terminal.
COMPUTER IN
3
Branchez le câble RVB à ce terminal.
Ports HDMI1, HDMI2
4
Branchez les câbles de sortie numérique
HDMI1 ou HDMI2 à ces terminaux.
Port USB-B
5
Lorsque vous utilisez la fonction
"Affichage USB", connectez votre
ordinateur à ce terminal via un câble
USB.
Port USB-A
6
Lorsque vous utilisez la fonction Memory
Viewer, insérez la clé USB ou le disque
dur externe directement dans ce
terminal.
•
Pour les modèles IN1029, IN1039, IN1049, IN1059, IN1024, IN1034,
IN1044, IN1026, IN1036, IN1046
2
3
8
9
4
10
Terminal VIDEO IN
7
Branchez la sortie vidéo à ce terminal.
Terminal AUDIO IN
8
Branchez les signaux audio provenant
d'un PC à ce terminal.
Terminal MONITOR OUT
9
Pour une sortie vers un écran, envoie les
signaux vers d'autre écrans.
RS-232C
10
Lorsque vous utiliser le RS232
fonctionnel pour faire fonctionner le
projecteur, connectez la communication
série à ce terminal.
IR (arrière)
11
Reçoit les signaux de la télécommande
infrarouge.
Terminal LAN
12
Branchez un câble RJ45 à ce terminal
lorsque vous utilisez un système de
commande sur réseau pour faire
fonctionner le projecteur.
www.infocus.com
5
6
11
12
