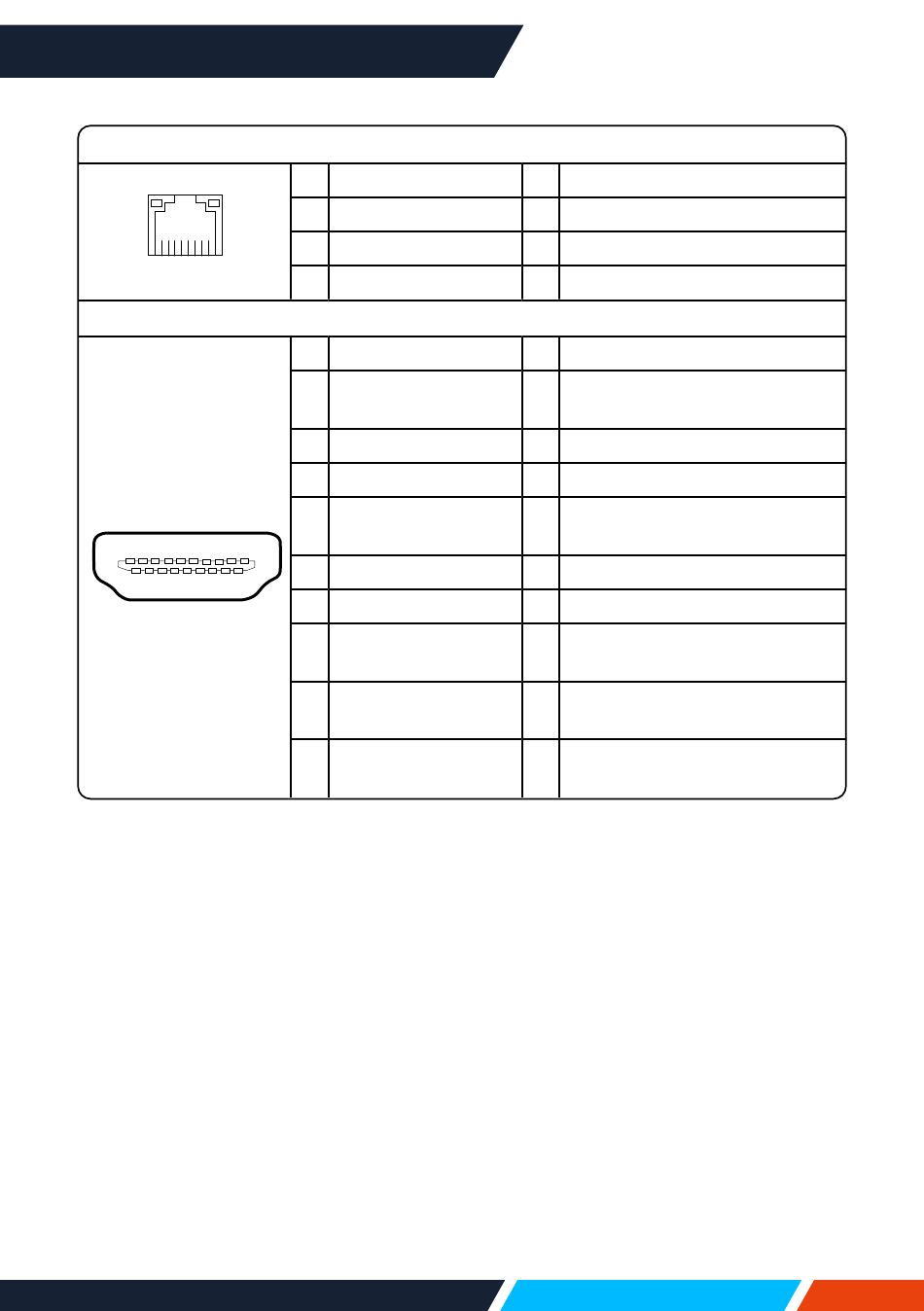

Terminal LAN
87654321
Terminal HDMI (HDMI Type A 19)
19 17 15 13 11
9
7
5
3
1
18
16
14
12
10
8
6
4
2
1 TX +
2 TX -
3 RX +
4 -----
1 TMDS Data2+
TMDS Data2
2
Blindage
3 TMDS Data2-
4 TMDS Data1+
TMDS Data1
5
Blindage
6 TMDS Data1-
7 TMDS Data0+
TMDS Data0
8
Blindage
9 TMDS Data0-
TMDS Clock+
10
(Horloge)
5 -----
6 RX -
7 -----
8 -----
11 TMDS Blindage pour horloge
12 TMDS Horloge
13 CEC
14 Réservé (N.C. sur appareil)
15 SCL
16 SDA
17 Terre DDC, CEC
18 Tension +5V
Détection de connexion à
19
chaud (HPD)
