Présentation des routeurs à services intégrés Cisco 1000

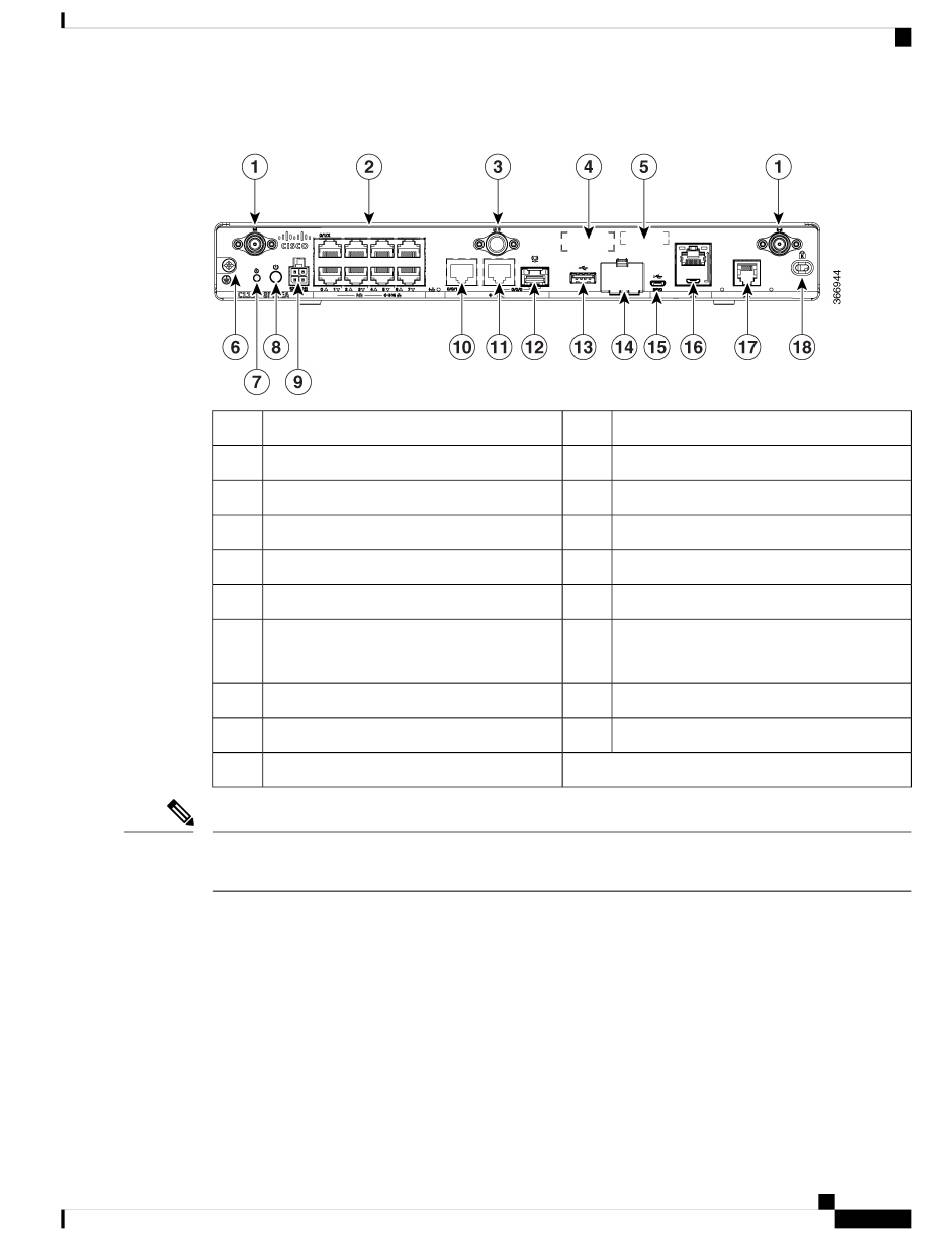

Illustration 2 : Vue des E/S du routeur C111x-8P
1
3
5
7
9
11
13
15
17
19
Pour en savoir plus sur le bouton de réinitialisation, reportez-vous à la section Présentation de la réinitialisation
Remarque
dans
Routeurs à services intégrés ISR 1000.
Antennes LTE – principale et Diversity
Connexion GPS
Numéro de série
Bouton de réinitialisation
Connecteur d'alimentation 4 broches
GE 0/0/0 - RJ-45
USB 3.0
Port de provisionnement LTE
DSL
Numéro d'identification produit (PID)
2
Commutateur Ethernet
4
Étiquette CLEI
6
Mise à la terre
8
Interrupteur d'alimentation
10
GE 0/0/1
12
GE 0/0/0 - SFP
14
Connecteur0 inférieur
Connecteur1 supérieur
16
Console RJ45/micro USB
18
Connecteur pour verrou Kensington
Guide d'installation des routeurs ISR Cisco 1000
Vues du châssis
5
