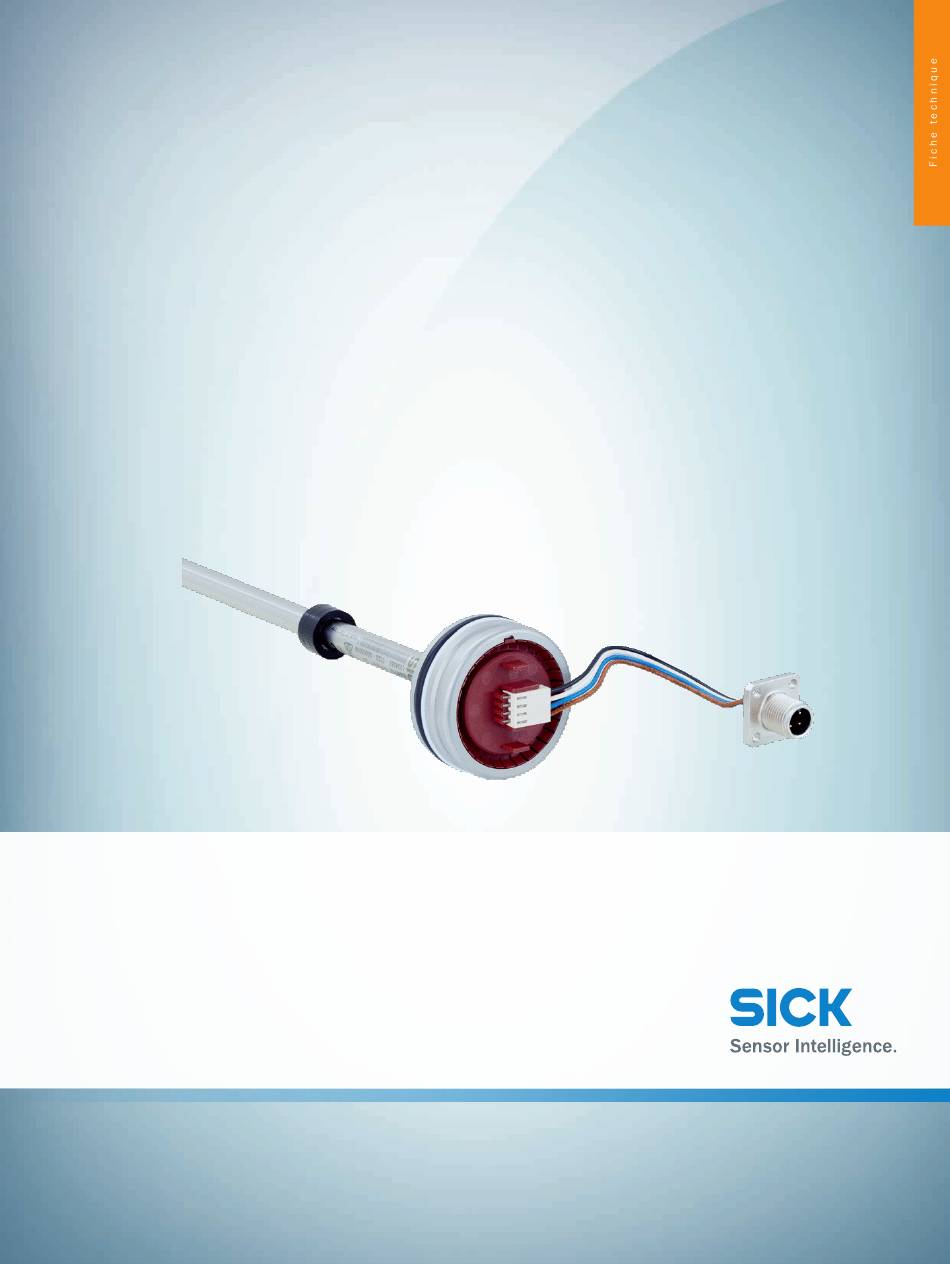

- Page 1 MAX48N-12V10AE1200 ®...
-
Page 2: Informations De Commande
MAX48N-12V10AE1200 | MAX ® Informations de commande Type Référence MAX48N-12V10AE1200 1115231 illustration non contractuelle Accessoires non inclus dans la livraison, à commander séparément. Autres modèles d'appareil et accessoires www.sick.com/MAX Caractéristiques techniques détaillées Caractéristiques Contenu de la livraison Accessoires non inclus dans la livraison, à commander séparément. -
Page 3: Interfaces
MAX48N-12V10AE1200 | MAX ® En fonctionnement Typ. ≤ ± 0,005 % x F.S. x ΔT (ΔT 40 °C) MTTFd 69 années (EN ISO 13849-1) F.S. = Full Scale (Pleine échelle, valeur finale de la plage de mesure). Huile hydraulique à la température de fonctionnement. Montée de la température de l’huile à 40 °C en fonctionnement. -
Page 4: Caractéristiques Ambiantes
Pression de service nominale (P 400 bar Surpression max. en cours de fonctionne- 480 bars ment (P x 1,2) Pression de contrôle max. dans le vérin 600 bars x 1,5) Remarque Les contrôles appliqués et les normes descriptives peuvent être consultés dans le docu- ment 8021473 Avec couplage adapté... - Page 5 MAX48N-12V10AE1200 | MAX ® eCl@ss 9.0 27270705 eCl@ss 10.0 27270705 eCl@ss 11.0 27270705 eCl@ss 12.0 27274304 ETIM 5.0 EC002544 ETIM 6.0 EC002544 ETIM 7.0 EC002544 ETIM 8.0 EC002544 UNSPSC 16.0901 41111613 Plan coté (Dimensions en mm (inch)) MAX48 L ±1.0 (0.04)
- Page 6 MAX48N-12V10AE1200 | MAX ® Installation de l’aimant de position 10.6 (0.42) (0.09) (0.51) ① Axe ondulé ② Aimant de position ③ Circlip ④ Piston Aimant de position Ø17.4 10.6 (0.69) (0.42) Ø12 (0.47) Circlip Ø19.0 0.94 (0.75) (0.04) Ø15.2 (0.60) CODEURS LINÉAIRES | SICK Fiche technique | 2023-02-05 14:44:25 Sujet à...
-
Page 7: Prescriptions De Montage
MAX48N-12V10AE1200 | MAX ® Axe ondulé Ø17.4 3.15 (0.69) (0.12) Ø14.4 (0.57) ① Hauteur libre Prescriptions de montage Espace de montage pour vérin >3 (1.18) (0.12) 19.5 (0.77) 51.2 (2.02) min. 10 (0.39) 21.2 + 0.2 (0.83 + 0.01) Voir les données de la notice d'instruction (d: 32 ≤ d1 ≤ 40). -
Page 8: Affectation Des Broches
MAX48N-12V10AE1200 | MAX ® Affectation des broches Affectation des broches A (type S) ① V DC ② N.C. ③ GND ④ Signal Schéma de raccordement +VDC – Schéma de raccordement ① Châssis GND ② Blindage du câble (en option) CODEURS LINÉAIRES | SICK Fiche technique | 2023-02-05 14:44:25... -
Page 9: Accessoires Recommandés
Description succincte Type Référence Aimants Aimant de position pour codeurs linéaires à magnétostriction, Ø 17,4 mm, pression de MAG-O-174-01 2112714 surface max. 40 N/mm², plage de température –30 °C à +95 °C MAG-O-174-05 2112713 MAG-O-174-10 2115045 MAG-O-174-50 2112711 Autres accessoires de montage 1 pièce, Rondelle d’arrêt pour l’installation de l’aimant de position dans le piston du vé-... -
Page 10: Dans Le Monde Entier, Près De Chez Vous
SICK en breF SICK est l’un des principaux fabricants de capteurs et de solutions de détection intelligents pour les applications industrielles. notre gamme unique de produits et de services vous fournit tous les outils dont vous avez besoin pour la gestion sûre et efficace de vos processus, la protection des personnes contre les accidents et la prévention des dommages environnementaux.
