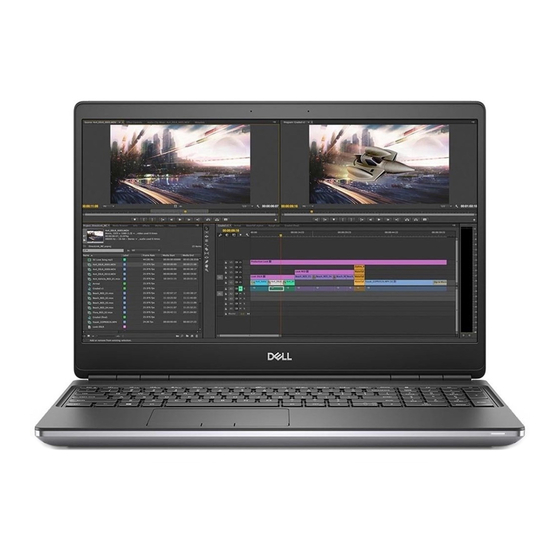

Page 1 Precision 7550 Setup and specifications guide Regulatory Model: P93F Regulatory Type: P93F001 May 2020 Rev. A00...
Page 2 AVERTISSEMENT signale un risque d’endommagement du matériel, de blessure corporelle, voire de décès. © 2020 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
Page 3: Table Des Matières
Contents 1 Configurez votre ordinateur......................5 2 Présentation du châssis........................ 7 Display view.................................... 7 Vue de droite..................................9 Vue de gauche..................................10 Vue du repose-poignets............................... 11 Back view....................................12 Bottom view..................................13 Raccourcis clavier................................13 3 Caractéristiques techniques......................15 Processeurs..................................15 Jeu de puces..................................15 Système d’exploitation................................
Page 4 Mise à jour du BIOS de votre système à l’aide d’une clé USB................. 44 Mot de passe système et de configuration........................44 Attribution d’un mot de passe système ou de configuration................... 45 Suppression ou modification d’un mot de passe système ou de configuration existant........45 6 Obtenir de l'aide......................... 47 Contacter Dell..................................47 Contents...
Page 5: Configurez Votre Ordinateur
1. Branchement du câble d’alimentation. 2. Appuyer sur le bouton d’alimentation. 3. Terminez la configuration du système Windows. Suivez les instructions qui s’affichent à l’écran pour terminer la configuration. Lors de la configuration, Dell recommande les étapes suivantes : •...
Page 6 Si vous êtes connecté à Internet, connectez-vous avec un compte Microsoft ou créez-en un. Si vous n’êtes pas connecté à Internet, créez un compte hors ligne. • Dans l’écran Support et protection, entrez vos coordonnées. 4. Repérez et utilisez les applications Dell depuis le menu Démarrer de Windows (recommandé). Tableau 1. Localisez les applications Dell Applications Dell Détails Enregistrement des produits Dell Enregistrez votre ordinateur auprès de Dell.
Page 7: Présentation Du Châssis
Présentation du châssis Sujets : • Display view • Vue de droite • Vue de gauche • Vue du repose-poignets • Back view • Bottom view • Raccourcis clavier Display view Display view with RGB camera 1. Microphone 2. Camera 3.
Page 8 Display view with IR camera 1. Microphone 2. IR camera sensor 3. Camera 4. Camera LED 5. Microphone 6. Proximity sensor 7. Display 8. Battery status light Présentation du châssis...
Page 9: Vue De Droite
Vue de droite 1. Lecteur de carte SD 2. Prise pour casque/microphone 3. Port USB 3.2 Gen 1 Type-A 4. Port USB 3.2 Gen 1 Type A avec PowerShare 5. Emplacement antivol Wedge Présentation du châssis...
Page 10: Vue De Gauche
Vue de gauche 1. Port USB 3.2 Gen 2 Type-C Thunderbolt 3 2. Port USB 3.2 Gen 2 Type-C Thunderbolt 3 3. Lecteur de carte à puce (en option) Présentation du châssis...
Page 11: Vue Du Repose-Poignets
Vue du repose-poignets 1. Obturateur de la webcam 2. Bouton d’alimentation avec lecteur d’empreintes digitales (en option) 3. Pavé tactile Présentation du châssis...
Page 12: Back View
Back view 1. Mini DisplayPort 1.4 2. HDMI 2.0 port 3. Network port 4. Power adapter port Présentation du châssis...
Page 13: Bottom View
Bottom view 1. Service tag label 2. Fan vent Raccourcis clavier REMARQUE : Les caractères du clavier peuvent varier en fonction de la configuration de langue du clavier. Les touches utilisées pour les raccourcis restent les mêmes dans toutes les configurations de langue. Tableau 2.
Page 14 Tableau 2. Liste des touches de raccourci du clavier(suite) Touches d’accès rapide Fonction Fn+F4 - Mise en sourdine du microphone Désactive le microphone intégré pour qu’il n’enregistre pas de son. Il existe un voyant LED sur la touche de fonction F4 qui indique l’état de cette fonction à...
Page 15: Caractéristiques Techniques
Caractéristiques techniques Processeurs Tableau 3. Processeurs Processeurs Puissance Nombre Nombr Vitesse Cache Carte graphique intégrée de cœurs e de thread 10th Generation 45 W 2.60 GHz to 4.60 8 MB Intel UHD Graphics 630 Intel Core i5-10400H, vPro 10th Generation 45 W 2.60 GHz to 5.0 12 MB...
Page 16: Système D'exploitation
Système d’exploitation • Windows 10 Home (64-bit) • Windows 10 Professional (64-bit) • Windows 10 Enterprise (64-bit) • Windows 10 Pro Education (64-bit) • Windows 10 Pro China (64-bit) • Windows 10 Pro for Workstations (64-bit) • RHEL 8.3 • Ubuntu 18.04 SP1 Mémoire Tableau 5.
Page 17: Stockage
Tableau 5. Caractéristiques de la mémoire(suite) Description Valeurs • 16 GB, 1 x 16 GB, DDR4, 3200 MHz SuperSpeed, Non-ECC, SODIMM • 16 GB, 2 x 8 GB, DDR4, 3200 MHz SuperSpeed, Non-ECC, SODIMM • 32 GB, 4 x 8 GB, DDR4, 3200 MHz SuperSpeed, Non-ECC, SODIMM Stockage Your computer supports the following configurations:...
Page 18: Contrôleur Graphique Et Vidéo
NVIDIA Quadro RTX5000 mDP/HDMI/Type-C 16 GB GDDR6 Lecteur de carte multimédia Le tableau suivant répertorie les cartes multimédias prises en charge par votre ordinateur Precision 7550. Tableau 10. Caractéristiques du lecteur de cartes multimédia Description Valeurs Type de carte multimédia 1 SD card Cartes multimédias prises en charge...
Page 19: Wireless Lan Module
Table 11. Ethernet specifications(continued) Description Values Transfer rate 10/100/1000 Mbps Wireless LAN module Table 12. Wireless LAN module specifications Description Values Model number Intel Wi-Fi 6 AX201 Transfer rate Up to 2400 Mbps Frequency bands supported 2.4 GHz/5 GHz Wireless standards •...
Page 20: Ports Et Connecteurs
Ports et connecteurs Tableau 14. Ports et connecteurs Description Valeurs Externes : Réseau 1 RJ-45 port 10/100/1000 Mbps • 1 USB 3.2 Gen 1 Type-A port • 1 USB 3.2 Gen 1 Type-A port with PowerShare • 2 USB 3.2 Gen 2 Type-C Thunderbolt 3 ports Audio 1 Universal audio Jack Vidéo...
Page 21: Batterie
Table 15. Power adapter specifications(continued) Description Values Rated output voltage 19.50 VDC Temperature range: Operating 0°C to 40°C (32°F to 104°F) Storage -40°C to 70°C (-40°F to 158°F) Batterie Tableau 16. Caractéristiques de la batterie Description Valeurs Type 6-cell, 68 WHr, Lithium-ion, 6-cell, 95 WHr, Lithium-ion, 6-cell, 95 WHr, Lithium-ion LcL ExpressChargeBoost...
Page 22: Dimensions Et Poids
Tableau 16. Caractéristiques de la batterie(suite) Description Valeurs Standard Charge/ Standard Charge/ Predominately AC User Predominately AC User Charge Method Charge Method • 0 - 15°C maximum allowable • 0 - 15°C maximum allowable charge time from 0 to 100% charge time from 0 to 100% RSOC is 4 hours RSOC is 4 hours...
Page 23: Pavé Tactile
Dimensions : Horizontale 3.92 inches (99.50 mm ) Verticale 80 mm (3.15 in.) Fingerprint reader The following table lists the fingerprint-reader specifications of your Precision 7550. Table 20. Fingerprint reader on power button specifications Description Values Fingerprint-reader sensor technology Capacitive...
Page 24: Écran
Fingerprint-reader sensor technology Capacitive Fingerprint-reader sensor resolution 508 dpi Fingerprint-reader sensor pixel size Écran Le tableau suivant répertorie les caractéristiques techniques de l’écran de votre ordinateur Precision 7550. Tableau 22. Caractéristiques de l’écran Description Option 1 Option 2 Option 3...
Page 25: Caméra
74.9 degrees Caméra infrarouge 70 degrees Security Table 24. Security Security options Precision 7550 Trusted Platform Module (TPM) 2.0 Discreet TPM 2.0 IC FIPS-140-2 Certified / TCG Certified, TCG Certificatication for TPM (Trusted Computing Group) Firmware TPM Supported Chassis lock slot and loop support Yes, wedge-shaped lock slot Caractéristiques techniques...
Page 26: Service Et Support
• Optional Face IR camera (Windows Hello compliant) with Proximity Sensor Service et support REMARQUE : Pour en savoir plus sur les plans de service Dell, consultez la page https://www.dell.com/learn/us/en/19/ services/warranty-support-services. Tableau 25. la garantie la garantie 3 ans de maintenance matérielle avec service sur site/à domicile après diagnostic à distance 4 ans de maintenance matérielle avec service sur site/à...
Page 27 Tableau 27. Environnement de l’ordinateur Description En fonctionnement Stockage Plage de températures 0°C to 35°C (32°F to 95°F) -40°C to 65°C (-40°F to 149°F) Humidité relative (maximale) 10% to 90% (non-condensing) 0% to 95% (non-condensing) Vibrations (maximales) 0.66 GRMS 1.30 GRMS Choc (maximal) 110 G†...
Page 28: Logiciel
Téléchargement des pilotes Windows Étapes 1. Allumez l’ordinateur portable. 2. Rendez-vous sur Dell.com/support. 3. Cliquez sur Support produit, entrez le numéro de série de votre ordinateur portable et cliquez sur Envoyer. REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur portable.
Page 29: System Setup (Configuration Du Système)
Menu de démarrage Appuyez sur <F12> lorsque le logo Dell s’affiche pour lancer le menu de démarrage ponctuel qui contient la liste des périphériques d’amorçage valides du système. Les options de diagnostic et de configuration du BIOS sont également présentes dans ce menu. Les périphériques répertoriés dans le menu de démarrage dépendent des périphériques de démarrage présents sur le système.
Page 30: Séquence De Démarrage
La séquence de démarrage permet d’ignorer l’ordre des périphériques de démarrage défini par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Pendant l’auto test de démarrage (POST), lorsque le logo Dell s’affiche, vous pouvez : •...
Page 31: Configuration De Démarrage
Tableau 28. Présentation générale Option Description ○ Date de propriété ○ Code de service Express ○ Étiquette de propriété ○ Mise à jour de firmware signée • Batterie ○ Principal ○ Battery Level ○ Battery State ○ Health ○ Adaptateur CA •...
Page 32: Périphériques Intégrés
Tableau 29. Configuration de démarrage(suite) Option Description • Gestionnaire de démarrage Windows • Disque dur UEFI • Carte NIC intégrée (IPV4) • Carte NIC intégrée (IPV6) REMARQUE : Le mode Démarrage existant n’est pas pris en charge sur cette plate-forme. Secure Boot Secure Boot vous permet de démarrer votre système à...
Page 33: Stockage
Tableau 30. Options des périphériques intégrés(suite) Option Description Configuration USB Permet d’activer ou de désactiver la configuration du port USB interne ou intégré. Les options disponibles sont les suivantes : • Activer la prise en charge du démarrage USB • Activer les ports USB externes Par défaut : toutes les options sont activées.
Page 34: Connection Options (Options De Connexion)
Tableau 32. Options d’affichage(suite) Option Description Logo plein écran Affiche le logo en mode plein écran si l’image correspond à la résolution de l’écran. Par défaut, l’option est désactivée. Connection options (Options de connexion) Tableau 33. Connexion Option Description Carte NIC intégrée Contrôle le contrôleur LAN intégré.
Page 35 Dell USB Type-C. une station d’accueil Dell USB-C Par défaut, l’option Éveil système lors de la connexion à une station d’accueil Dell USB Type-C est activée. REMARQUE : Ces fonctionnalités n’opèrent que lorsque l’adaptateur secteur est branché. Si l’adaptateur secteur est retiré pendant la veille, le BIOS coupe l’alimentation de tous les ports USB pour préserver la batterie.
Page 36: Sécurité
Tableau 34. Gestion de l’alimentation(suite) Option Description Technologie Permet d’activer ou de désactiver la prise en charge de la technologie Intel Speed Shift. Par défaut, Intel Speed Shift l’option Activer la technologie Intel Speed Shift est activée. L’activation de cette option permet au système d’exploitation de sélectionner les performances du processeur appropriées.
Page 37: Mot De Passe
Tableau 35. Sécurité(suite) Option Description • Toujours • Toujours, sauf disque dur interne : option activée par défaut. • Toujours, à l’exception du disque dur interne et PXE Mot de passe Tableau 36. Sécurité Option Description Mot de passe Permet de définir, modifier ou supprimer le mot de passe d’administrateur (admin). administrateur Les entrées pour définir le mot de passe sont les suivantes : •...
Page 38: Mise À Jour Et Récupération
Tableau 36. Sécurité(suite) Option Description • Ignorer au redémarrage Password Changes Permet de modifier le mot de passe du système et le mot de passe du disque dur sans mot de passe (Modifications de mot de d’administrateur. passe) Permettre les modifications des mots de passe autres que d’administrateur : option désactivée par défaut.
Page 39: Gestion Des Systèmes
Les options de configuration du seuil de récupération automatique du système d’exploitation contrôlent le Threshold (Seuil de flux de démarrage automatique de la console de résolution système SupportAssist et de l’outil restauration automatique Récupération du système d’exploitation de Dell. du système Les options disponibles sont les suivantes : d’exploitation Dell) •...
Page 40: Comportement Du Prédémarrage
Tableau 39. Clavier(suite) Option Description • Mode de verrouillage standard • Mode de verrouillage secondaire : option activée par défaut. Luminosité du clavier Permet de définir les paramètres de luminosité du clavier à l’aide des touches de raccourci <Fn>+<F5> pendant le fonctionnement normal du système. Les options disponibles sont les suivantes : •...
Page 41: Prise En Charge De La Virtualisation
Tableau 40. Comportement du prédémarrage(suite) Option Description Avertissements et erreurs Si cette option est activée, le processus de démarrage se met en pause uniquement lors de la détection d’avertissements ou d’erreurs (au lieu de s’arrêter et de demander à l’utilisateur d’intervenir). Cette fonctionnalité...
Page 42: Performances
Performances Tableau 42. Performances Option Description Prise en charge multicœur Ce champ indique si un ou plusieurs cœurs sont activés. La valeur par défaut est définie sur le nombre maximal de cœurs. • Tous les cœurs : option activée par défaut. •...
Page 43: Mise À Jour Du Bios Dans Windows
à chaque redémarrage. Si la clé de récupération n’est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d’exploitation non nécessaire. Pour plus d’informations sur ce sujet, reportez-vous à l’article de la base de connaissances Dell : Mise à jour du BIOS sur les systèmes Dell avec BitLocker activé...
Page 44: Mise À Jour Du Bios De Votre Système À L'aide D'une Clé Usb
2. Copiez le fichier, par exemple O9010A12.EXE, sur la clé USB amorçable. 3. Insérez la clé USB dans le système qui nécessite la mise à jour du BIOS. 4. Redémarrez le système, puis appuyez sur la touche F12 lorsque le logo de démarrage Dell apparaît pour afficher le menu d’amorçage ponctuel.
Page 45: Attribution D'un Mot De Passe Système Ou De Configuration
PRÉCAUTION : Les fonctionnalités de mot de passe fournissent un niveau de sécurité de base pour les données de l’ordinateur. PRÉCAUTION : N’importe quel utilisateur peut accéder aux données de l’ordinateur s’il n’est pas verrouillé et qu’il est laissé sans surveillance. REMARQUE : La fonctionnalité...
Page 46 REMARQUE : Si vous modifiez le mot de passe du système et/ou de configuration, un message vous invite à ressaisir le nouveau mot de passe. Si vous supprimez le mot de passe du système et de configuration, confirmez la suppression quand vous y êtes invité. 5.
Page 47: Obtenir De L'aide
À propos de cette tâche Dell offre plusieurs options de service et de support en ligne et par téléphone. La disponibilité des produits varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell : Étapes...
