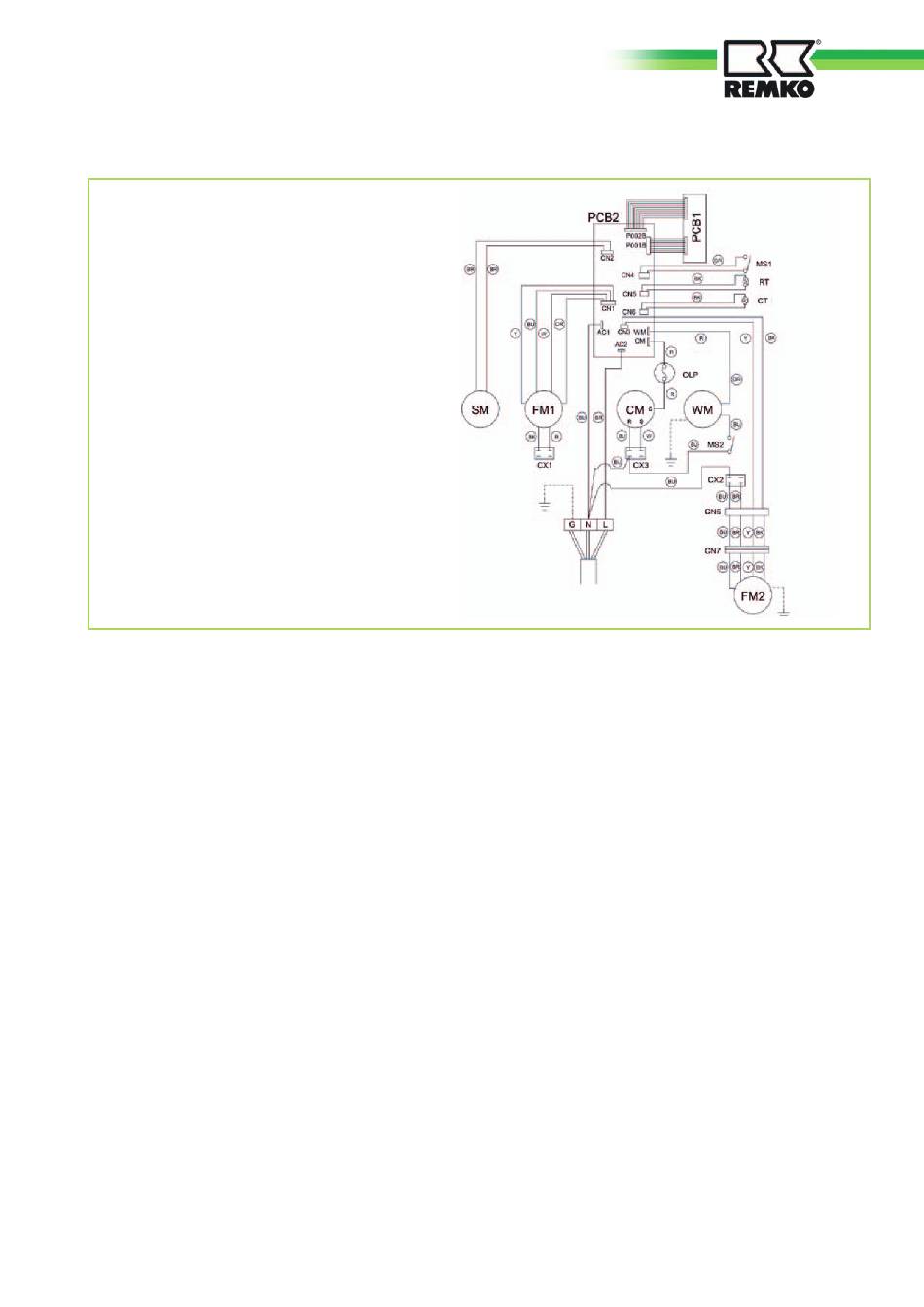

Schéma de raccordement électrique
Légende
PCB 1 =
Platine de commande
PCB 2 =
Platine principale
SM
=
Moteur oscillant
FM 1 =
Ventilateur d'évaporateur
FM 2 =
Ventilateur du condenseur
WM
=
pompe à condensat
CM
=
Compresseur
OLP
=
Protection contre la surchauffe du compresseur
CX 1 =
Condensateur, ventilateur de l'évaporateur
CX 2 =
Condenseur, ventilateur du condenseur
CX 3 =
Condenseur, compresseur
RT
=
Capteur de température ambiante
CT
=
Capteur de protection anti-gel
MS 1 =
Microrupteur alarme (réservoir plein)
MS 2 =
Microrupteur pompe de condensat
Identification des
couleurs
Y
=
jaune
W
=
blanc
R
=
rouge
BU
=
bleu
BR
=
marron
BK
=
noir
GR
=
gris
OR
=
orange
13
