Merci d'avoir choisi Webasto pour répondre à vos besoins de chauffage. Le Webasto SmarTemp Control 3.0
vous permet de faire fonctionner rapidement et sans effort les chauffages d'air et de liquide de refroidissement
Webasto spécifiés dans la section de compatibilité.
REMARQUE : les informations contenues dans ce document font référence à la fois au SmarTemp Control 3.0 et
au SmarTemp Control 3.0 Bluetooth, sauf indication contraire.
Fonctionnement

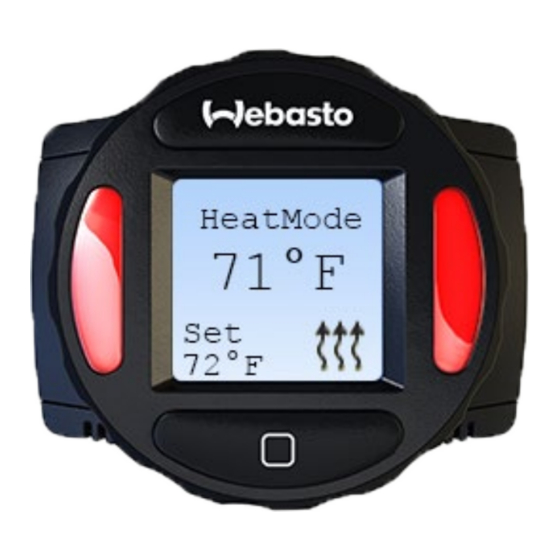

Le Webasto SmarTemp Control 3.0 est la nouvelle génération de contrôleurs de la série SmarTemp. Il s'utilise à
l'aide d'un seul bouton rotatif situé à l'extérieur de l'appareil pour faire défiler les options du menu. Cliquez
simplement sur le bouton de sélection pour faire votre choix. Reportez-vous à Légende des symboles LCD à la
page 19 pour plus d'informations.
Compatibilité
AT 2000 STC - Faisceau d'adaptateur Rhéostat vers SmarTemp 3.0 Bluetooth (réf. : 5013929B)
AT EVO 40/55 - Faisceau d'adaptateur Rhéostat vers SmarTemp 3.0 Bluetooth (réf. : 5013930A)
AT 2000STC & EVO 40/55 - Faisceau d'adaptateur SmarTemp 2.0 vers SmarTemp 3.0 (réf. : 5013931A)
Thermo Pro 50 et Thermo Top Evo - Faisceau de l'adaptateur Interrupteur à bascule vers SmarTemp 3.0
Bluetooth (réf. : 5013932A)
Procédure de montage
De multiples facteurs tels que les portes et les fenêtres doivent être pris en compte car ils peuvent affecter
directement la lecture de la température ambiante de SmarTemp Controls. Reportez-vous à la section
« Étalonnage de la température » à la page 18 si ces obstacles sont inévitables.

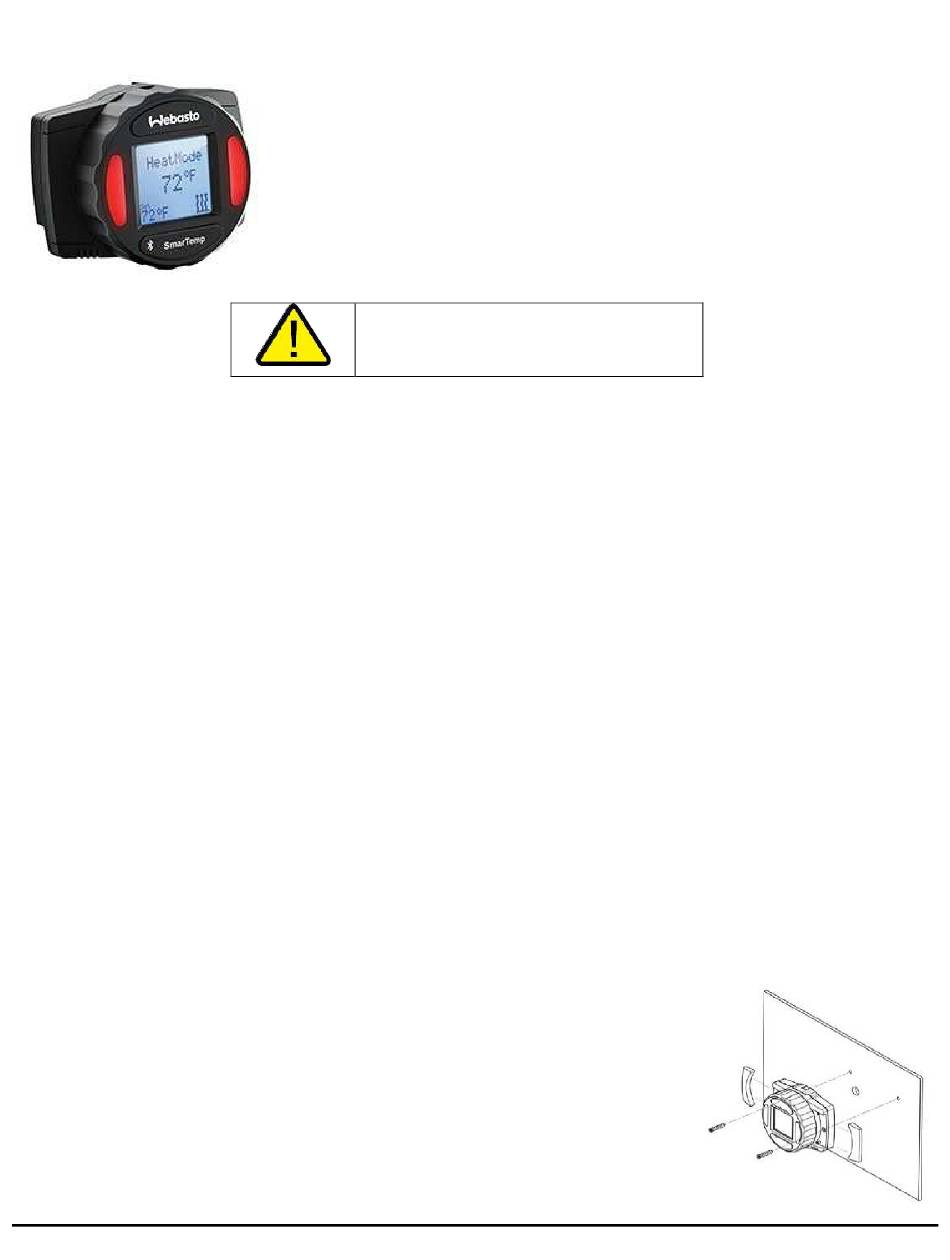

1. Trouvez un emplacement de montage approprié (sur une surface plane si
possible) dans une zone visible.
MISE EN GARDE : L'unité SmarTemp ne doit pas être montée à
moins de 7,9 pouces (20 cm) des occupants.
MISE EN GARDE : installez toujours l'appareil dans un endroit protégé
des effets des intempéries et de la contamination par la poussière, sans
quoi l'appareil ne fonctionnera pas comme prévu.
2. Utilisez les dimensions/le gabarit de perçage au dos de ce manuel pour
marquer légèrement les deux trous de montage.
SmarTemp Control 3.0
SmarTemp Control 3.0 Bluetooth
Interface de contrôle numérique pour
chauffages d'air et de liquide de refroidissement
Instructions d'installation et d'utilisation
ATTENTION : cancer et troubles de
la reproduction
www.P65Warnings.com
Informations générales
15
Remove
Wondershare
PDFelement
Watermar
Publicité
Table des Matières
Manuels Connexes pour Webasto SmarTemp Control 3.0
Sommaire des Matières pour Webasto SmarTemp Control 3.0
- Page 1 Webasto spécifiés dans la section de compatibilité. REMARQUE : les informations contenues dans ce document font référence à la fois au SmarTemp Control 3.0 et au SmarTemp Control 3.0 Bluetooth, sauf indication contraire.
-
Page 2: Connexions Électriques
Remarque : assurez-vous toujours qu’il n’y a aucun obstacle derrière l’emplacement de montage avant de percer. 4. Fixez le Webasto SmarTemp Control 3.0 à l’aide des deux vis n° 4 fournies. Connexions électriques Il s’agit d’une trousse Plug & Play pour tous les chauffages compatibles. Reportez-vous à la section sur la compatibilité... -
Page 3: Étalonnage De La Température
Installation - Instructions d’utilisation Étalonnage de la température Selon l’emplacement d’installation du SmarTemp Control 3.0, de multiples facteurs tels que les ouvertures de porte peuvent affecter la lecture de la température ambiante de SmarTemp Controls. Si une compensation de la température est nécessaire, voir la section « Compensation »... -
Page 4: Légende Des Symboles De L'écran Acl - Chauffage D'air
Fonctionnement à l’aide du panneau SmarTemp Exemple de chauffage activé Appuyez sur le bouton Webasto pour allumer le chauffage. Sélectionnez le modèle de chauffage - SmarTemp 3.0 1. À l'aide du bouton de sélection, entrez dans le menu. - Page 5 Remove Wondershare PDFelement Watermar SmarTemp Control 3.0 Installation - Instructions d’utilisation Attribuer un nom personnalisé à un appareil de chauffage - Application mobile SmarTemp 3.0 1. Depuis la page d'accueil, appuyez sur l'icône de sélection. 2. Sélectionnez Heater Model dans le menu des paramètres, puis sélectionnez Heater name 3.
-
Page 6: Définitions
- Le mode manuel permet de faire fonctionner le radiateur via le bouton manuel Webasto sur le SmarTemp Control fx 3.0. En mode manuel, toutes les fonctionnalités du mode automatique sont désactivées en permanence. REMARQUE: En mode manuel, le radiateur continuera à fonctionner en fonction de la "durée"... -
Page 7: Unité De Température
REMARQUE : cette fonction s’applique uniquement aux chauffages d’air. Le menu LVD « Low Voltage Disconnect » permet à l’utilisateur de régler le niveau de tension de la batterie à partir duquel le Webasto SmarTemp Control 3.0 arrêtera le chauffage. Un avertissement (DEL et message) apparaîtra après 8 minutes de basse tension. - Page 8 30 secondes. Une pression sur n’importe quel bouton ou un tour du bouton rotatif réactivera le voyant et le rétroéclairage de l’écran. Si le bouton Webasto est utilisé pour réactiver le voyant et l’écran, une pression supplémentaire est nécessaire pour éteindre le chauffage. Notez que lorsque le chauffage est allumé,...
- Page 9 Remove Wondershare PDFelement Watermar SmarTemp Control 3.0 Installation - Instructions d’utilisation Utilisation à partir d’une application mobile Le SmarTemp 3.0 avec connectivité Bluetooth peut être contrôlé via un téléphone intelligent ou un autre appareil mobile. Après avoir téléchargé l'application, il vous sera demandé d'accepter les conditions générales et notre politique de confidentialité...
- Page 10 Remarque : Le chauffage ne peut pas être allumé avec SmarTemp 3.0, le cas échéant, lors d'une tentative de connexion avec Webasto Thermo Test (WTT) via le connecteur de diagnostic. Lorsque le WTT est connecté, l'appareil de chauffage doit être commandé via l'interface WTT.
- Page 11 Remove Wondershare PDFelement Watermar SmarTemp Control 3.0 Installation - Instructions d’utilisation Le mode de ventilation (réchauffeurs d'air uniquement) est indiqué par une icône bleue. Le temps de fonctionnement restant s'affiche lorsque le fonctionnement minuté est sélectionné ; durée continue est affichée.
- Page 12 Remove Wondershare PDFelement Watermar SmarTemp Control 3.0 Installation - Instructions d’utilisation Informations de diagnostic SmarTemp Lorsque le chauffage détecte une panne, un message de code de panne s’affiche sur l’écran du Smartemp 3.0. Ces informations peuvent aider à diagnostiquer et à rectifier la panne. Reportez-vous aux informations de service du chauffage en question à...
- Page 13 Remove Wondershare PDFelement Watermar Commande SmarTemp Instruction d’installation – Mode d’emploi La liste des pannes affiche jusqu’à 5 pannes mémorisées ou actives qui ont été détectées par le module de commande du chauffage. Les pannes les plus récentes sont affichées au sommet. L’état de la panne, mémorisée et/ou actuelle, sera indiqué...
-
Page 14: Informations Techniques
Utilisez les dimensions/le gabarit situés au dos de ce manuel comme guide lors de l’installation et du montage du Webasto SmarTemp Control 3.0. REMARQUE : le Webasto SmarTemp Control 3.0 est doté d’un capteur de température ambiante intégré. Pour garantir que ce capteur mesure correctement l’air ambiant, l’appareil ne doit être monté qu’en position... -
Page 15: Connection Diagrams
Remove Wondershare PDFelement Watermar Schémas de connexion Connection Diagrams AT 2000 STC SmarTemp 2.0 Direct Connection / AT 2000STC Connexion directe SmarTemp 2.0 AT 2000 STC Rheostat to SmarTemp 2.0 Retrofit / AT 2000STC Connexions de modernisation - rhéostat à 2.0... - Page 16 Remove Wondershare PDFelement Watermar Schémas de connexion Connection Diagrams AT 2000 STC SmarTemp 2.0 Retrofit to SmarTemp 3.0 / AT 2000STC Connexions de modernisation - SmarTemp 2.0 à 3.0...
- Page 17 Remove Wondershare PDFelement Watermar Schémas de connexion Connection Diagrams AT 2000 STC SmarTemp 2.0 Direct Connection to SmarTemp 3.0 / AT 2000STC SmarTemp 2.0 Connexion directe à SmarTemp 3.0 AT 2000STC SmarTemp 3.0 Direct Connection / Connexion directe AT 2000STC SmarTemp 3.0 AT 2000STC SmarTemp Rheostat to SmarTemp 3.0 Retrofit Connections / Rhéostat Air Top 2000STC vers SmarTemp 3.0...
- Page 18 Remove Wondershare PDFelement Watermar Schémas de connexion Connection Diagrams AT EVO 40/55 SmarTemp 2.0 Direct Connection / Connexion directe Air Top EVO 40/55 SmarTemp 2.0 AT EVO 40/55 SmarTemp 2.0 Retrofit / Rhéostat Air Top EVO 40/55 vers SmarTemp 2.0...
- Page 19 Remove Wondershare PDFelement Watermar Schémas de connexion Connection Diagrams AT EVO 40/55 SmarTemp 2.0 Retrofit to SmarTemp 3.0 / Air Top EVO 40/55 SmarTemp 2.0 Retrofit à Smartemp 3.0 AT EVO 40/55 SmarTemp 2.0 Direct Connection to SmarTemp 3.0 / AT EVO 40/55 SmarTemp 2.0 Connexion directe à Smartemp 3.0...
- Page 20 Remove Wondershare PDFelement Watermar Schémas de connexion Connection Diagrams AT EVO 40/55 SmarTemp 3.0 Direct Connection / Connexion directe Air Top EVO 40/55 SmarTemp 3.0 AT EVO 40/55 Rheostat to SmarTemp 2.0 Retrofit / Rhéostat Air Top EVO 40/55 vers SmarTemp 3.0...
- Page 21 Remove Wondershare PDFelement Watermar Schémas de connexion Connection Diagrams Thermo Top EVO SmarTemp 3.0 Direct Connection / Thermo Top EVO SmarTemp 3.0 Connexion directe Thermo Top EVO SmarTemp 2.0 to 3.0 Retrofit / Thermo Top EVO SmarTemp 2.0 à 3.0...
- Page 22 Remove Wondershare PDFelement Watermar Webasto Thermo & Comfort N.A., Inc. 15083 North Road Fenton, MI 48430 USA Phone: 810-593-6000 Fax: 810-593-6001 Email: info-us@webasto.com Internet: http://www.webasto.us http://www.techwebasto.com Org. 12/2022 | Rev. 1/4/2023 | P/N: 5013872B...
