ASSEMBLAGE

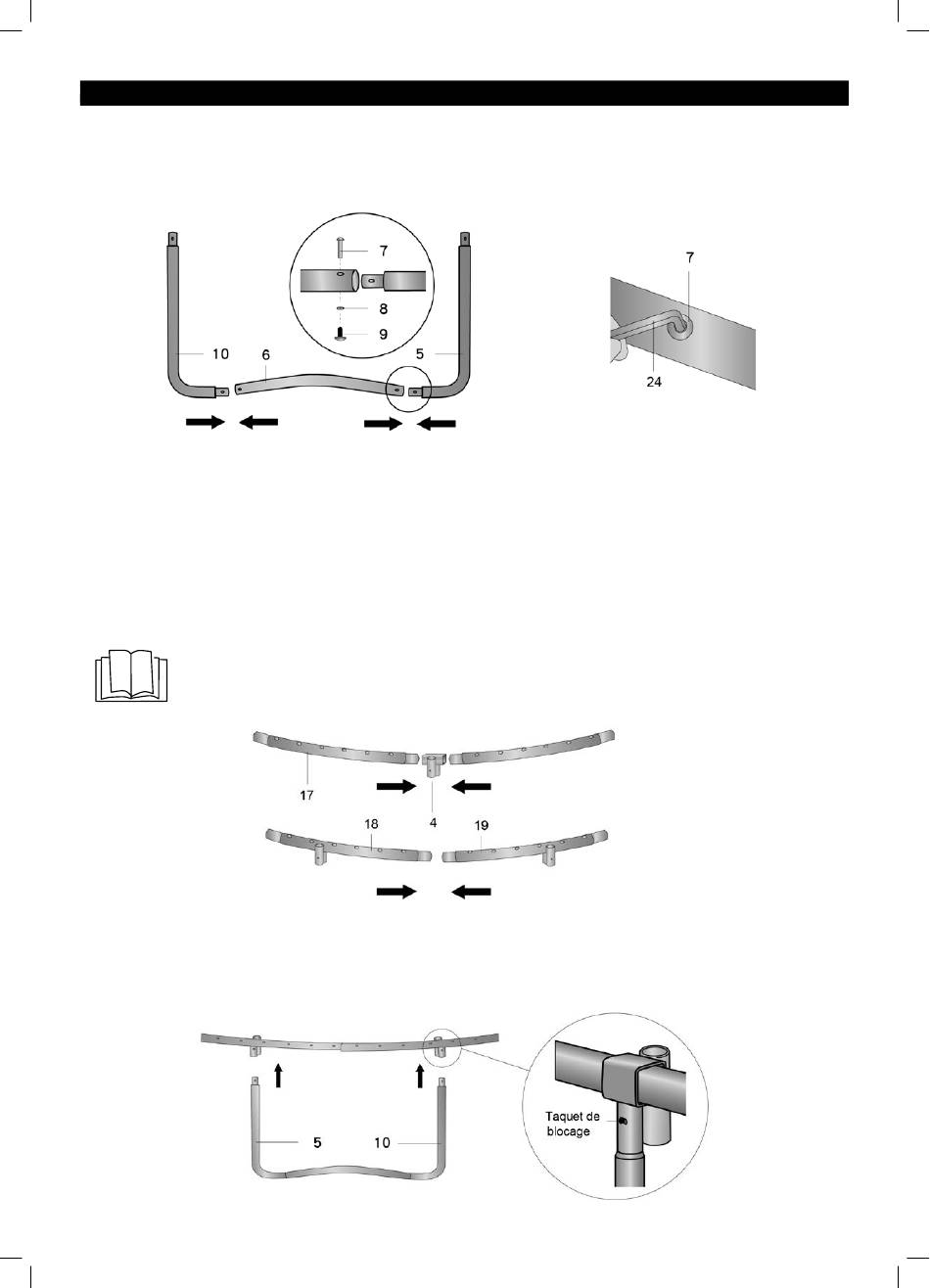

Étape 2 : Assemblage des pieds verticaux
Raccordez les six pieds verticaux (5, 10) aux pieds en V (6) et attachez-les fermement à l'aide des longs
•
écrous (7), des rondelles (8) et des boulons (9).
Serrez les écrous longs (7) à l'aide de la clé à six pans (24) et assurez-vous que tous les raccords sont
•
bien serrés.
Étape 3 : Assemblage du cadre supérieur
Raccordez les tubes supérieurs (a) (17) aux joints en T avec douille soudée (4). Dans un premier temps,
•
faites glisser la grosse extrémité du tube supérieur (a) (17) dans le joint en T avec douille soudée (4),
puis insérez l'extrémité étroite d'un autre tube supérieur (a) dans le joint. Assurez-vous que l'extrémité
étroite est fermement raccordée à l'extrémité plus grosse et le joint en T.
Répétez cette étape pour raccorder l'autre jeu de tubes supérieur (a) (17) et le joints en T avec douille
•
soudée (4).
Insérez l'extrémité étroite du tube supérieur (b) (18) dans l'extrémité plus grosse du tube supérieur (c)
•
(19) pour raccorder les tubes supérieurs (b) et (c).
Raccordez toutes les sections ainsi assemblées en insérant l'extrémité étroite de chaque section dans
•
l'extrémité plus grosse de chaque section qui suit pour terminer l'assemblage du cadre supérieur.
Remarque: Lorsque vous raccordez les tubes supérieurs (a) (17) aux joints en T avec douille
soudée (4), veillez à ce que les orifices sur chaque joint en T est orienté vers l'intérieur du
cadre supérieur.
Étape 4 : Assemblage des pieds aux tubes supérieurs
Raccordez les pieds assemblés au cadre supérieur assemblé.
•
Assurez-vous que les taquets de blocage sur les pieds verticaux (5, 10) s'encastrent dans l'orifice situé
•
sur le joint en T avec douille soudée (4) et les taquets de raccord situés sur les tubes supérieurs (b)
and (c).
