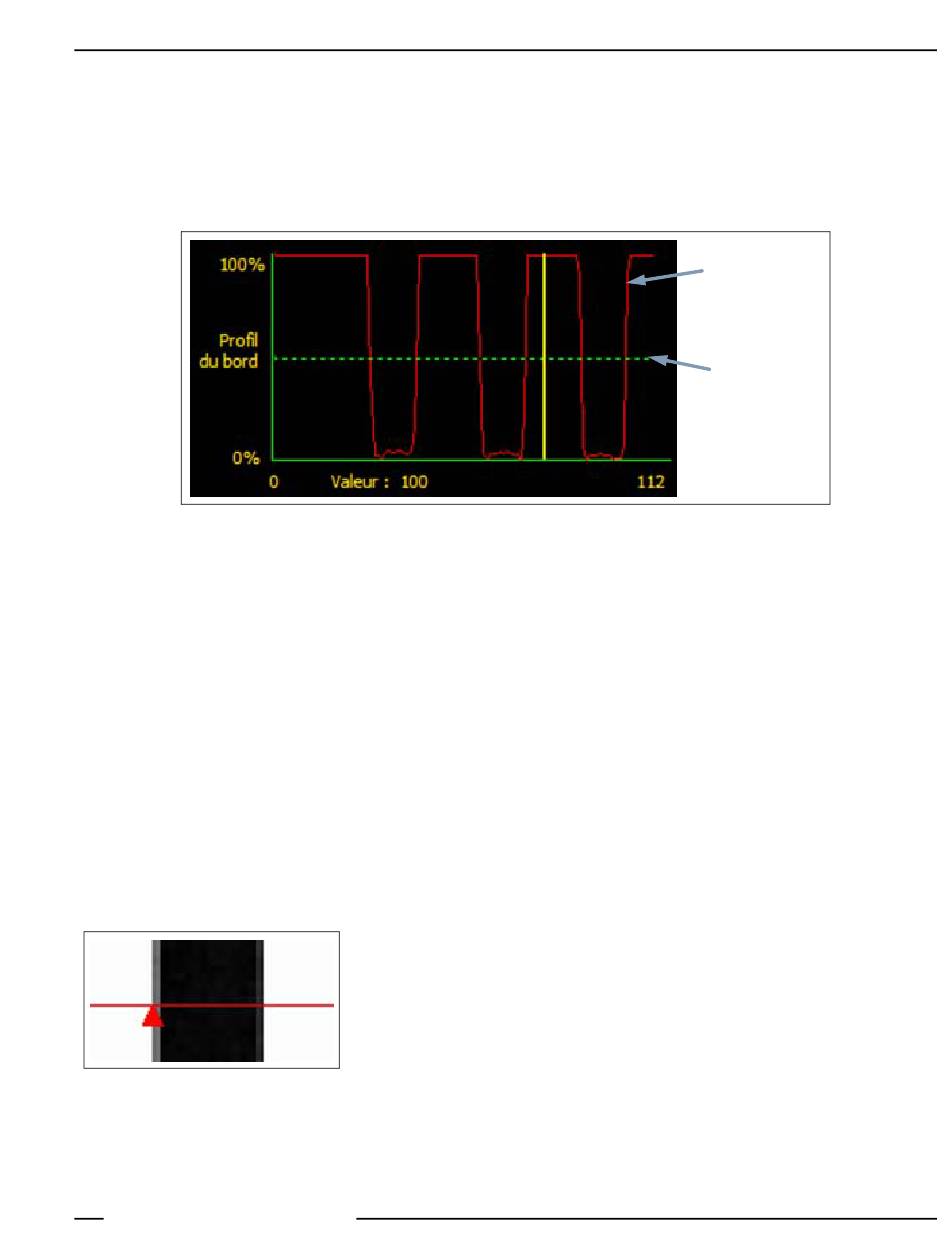

Dans le graphique des pixels de l'outil Recherche de bord ci-dessous, l'axe horizontal est la position des pixels le long de la
ROI linéaire et l'axe vertical est le niveau de blanc.
La ligne en pointillés (verte sur l'écran) coupant le graphique au milieu est le seuil. La ligne pleine (en rouge sur l'écran) est
l'intensité des pixels le long de la ROI. Un bord est trouvé chaque fois que l'intensité des pixels (ligne pleine) coupe le seuil
(ligne pointillée).
-------------------------------------------------
-----------------------------------------------------
---------------------------------------------------------------------------------------------
Davantage d'informations sur le seuil absolu et le seuil relatif
Le seuil sert à marquer le point de transition de l'échelle de gris. L'outil marque le bord quand l'intensité des pixels coupe le
niveau du seuil.
Le seuil absolu nécessite de choisir un niveau de gris spécifique.
Le seuil relatif convertit les différents niveaux de gris trouvés le long de la ROI en un pourcentage de blanc. Le niveau de gris
le plus blanc est 100% et le plus foncé 0%. Choisir la valeur du pourcentage pour laquelle le bord est détecté.
Le seuil de profil de bord détecte le taux de changement du niveau de gris. Plus le changement est grand, plus fort est le profil
de bord.
o
Profil du bord
Au lieu de trouver un bord à un niveau d'intensité spécifique du pixel, le seuil de variation de gris est basé sur un gradient. Ce
qui veut dire qu'il recherche les changements de niveau d'intensité le long de la ROI. Un bord est trouvé quand le changement
d'intensité atteint un niveau spécifique, prédéterminé.
-------------------------------------------------------------
---------------------------------------------------------------------------------------------------------
Banner Engineering Corp. • Minneapolis, MN USA
www.bannerengineering.com • Tel: 763.544.3164
Exemple :
L'image de gauche montre la détection d'un bord par gradient. Il s'agit
d'une vue rapprochée de l'image de l'écran précédent
-----------------------------------------------------------------------------
-----------------------------------------------------------------------------
-----------------------------------------------------------------------------
-----------------------------------------------------------------------------
-----------------------------------------------------------------------------
-----------------------------------------------------------------------------
-----------------------------------------------------------------------------
07/05
Outil Recherche de bord Configuration
Intensité des
pixels
Ligne de seuil
Exemple de
seuil.
