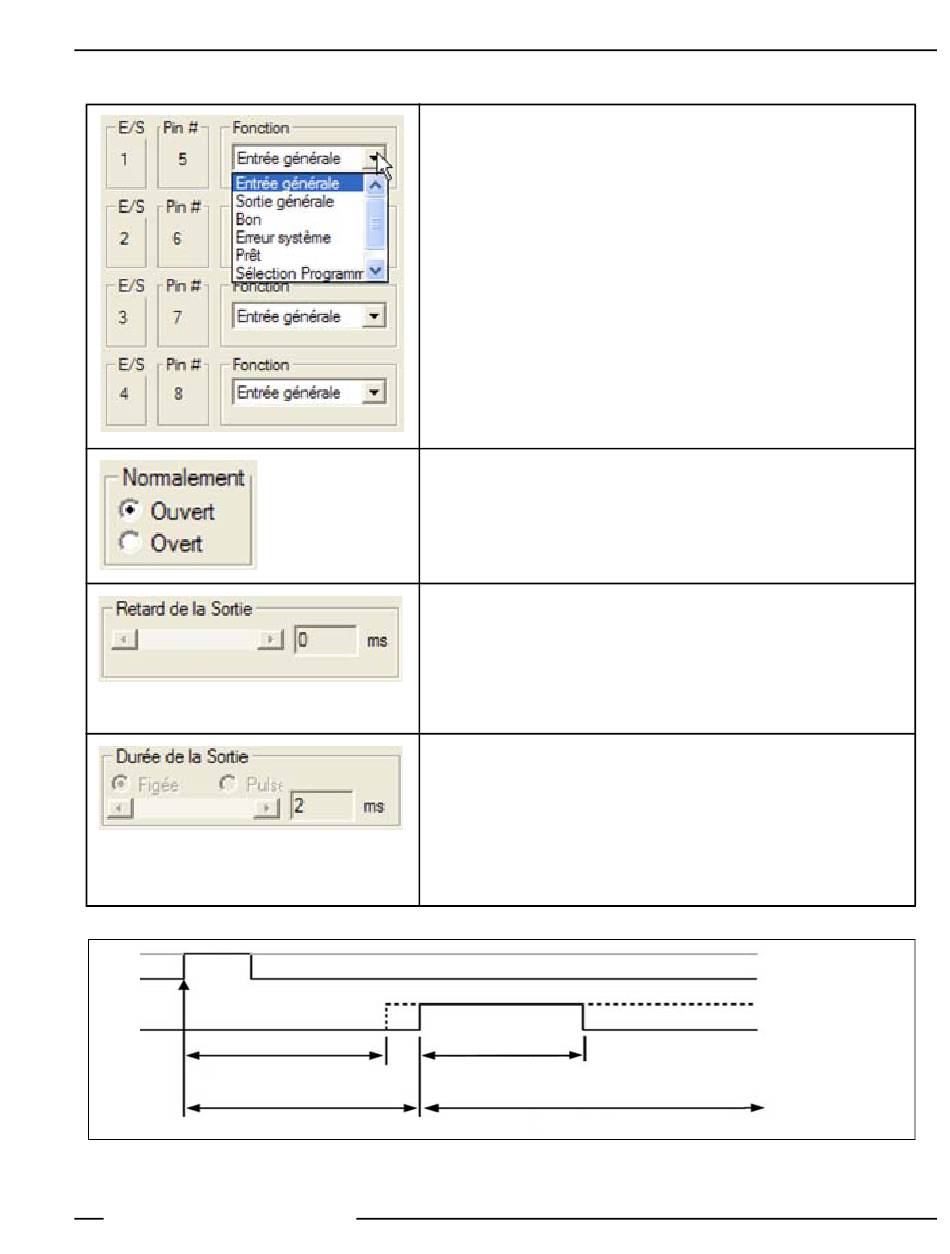

E/S #1, Broche #5
E/S #2, Broche #6
E/S #3, Broche #7
E/S #4, Broche #8
Les E/S 1 à 4 de la colonne E/S correspondent aux broches 5 à 8 de la colonne
Broche n°.
Fonction (par défaut : Entrée générale)
Entrée générale : Entrée de la caméra
Sortie générale : Sortie de la caméra qui peut être sélectionnée dans un outil
test.
Bon : Actif quand toute l'inspection est bonne
Mauvais : Actif quand l'inspection est mauvaise
Erreur système : Actif quand se produit une erreur système
Prêt : Actif quand la caméra est prête à accepter un autre déclencheur.
Sélection programme : Cette entrée sert, avec la validation de programme, à
sélectionner l'emplacement d'une inspection pour commencer à l'exécuter.
Normalement ouvert/fermé (par défaut, ouvert)
Choisir l'état (ouvert ou fermé) que la sortie prend quand elle n'est pas active.
Normalement ouvert : La sortie devient active quand la condition logique
contrôlant la sortie est VRAI.
Normalement fermé : La sortie devient inactive quand la condition logique
contrôlant la sortie est VRAI.
Retard de la sortie (par défaut : 0)
Plage : 0-8.000 ms (P4 GEO); Plage : 0-5.000 ms (P4 GEO 1.3)
Le retard de la sortie est le temps entre de départ d'une inspection par le
déclencheur et le moment où le détecteur s'allume. Il n'est disponible que pour
les sorties générales.
NOTE :Si le temps de traitement est plus long que le retard de la sortie, la sortie
Durée de la sortie (par défaut : Figée)
Plage : 2-8.000 millisecondes (P4 GEO); Plage : 2-5.000 millisecondes (P4
GEO 1.3)
Figée : Active jusqu'à ce que la condition change.
Pulsé : Active pendant un certain laps de temps.
NOTE :Cette option n'est disponible qu'avec les sorties générales ; avec les
Durée de la sortie
Retard
Retard et durée de la sortie
est active immédiatement à la fin du traitement.
autres sorties (bon, mauvais, prêt et erreur système),sont figées
uniquement.
Blocage
07/05
Configuration du système
ON
Déclencheur
OFF
ON
Sortie
OFF
P/N 120708
