Manuel de l'utilisateur
Test des communications Ethernet ou série avec HyperTerminal
Le tableau suivant indique les instructions de test de HyperTerminal pour les communications Ethernet comme pour les
communications série.
Test de HyperTerminal pour les communications Ethernet comme pour les communications série
1.
2.
Raccorder un PC au détecteur par un câble Ethernet croisé.
3.
4.
Raccorder en utilisant TCP/IP (Winsock).
5.
Configurer HyperTerminal pour communiquer avec le détecteur.
Exemple:
- Adresse de l'hôte = 192.168.0.1 (détecteur par défaut)
- Numéro de port = 20000 (prise 1 Ethernet)
6.
7.
-------------------------------------------------------------
Banner Engineering Corp. • Minneapolis, MN USA
www.bannerengineering.com • Tel: 763.544.3164

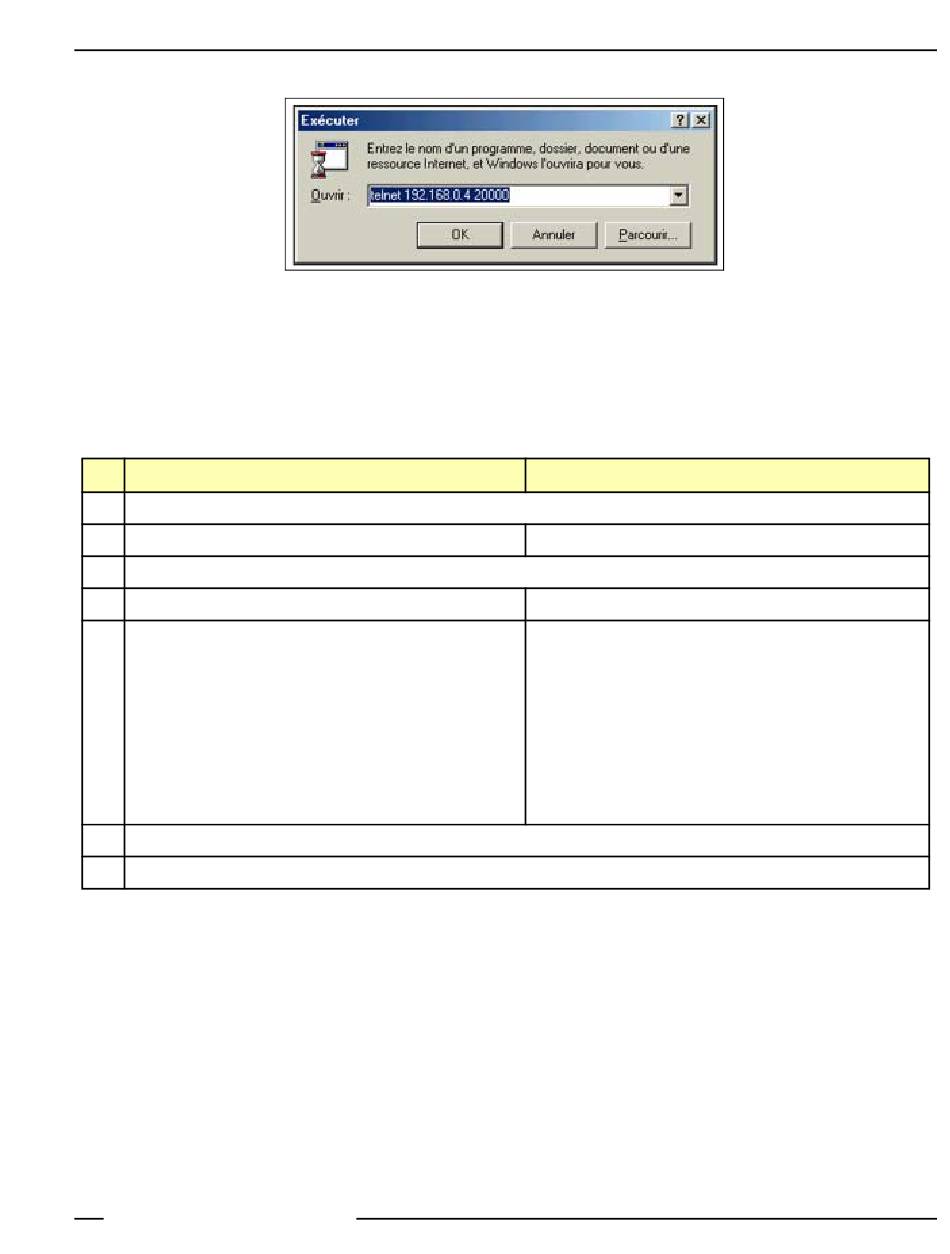

Fenêtre de commande Telnet
Ethernet
Commencer une inspection qui dispose d'un outil de communication configuré.
Commencer une nouvelle connexion avec HyperTerminal.
Déclencher le détecteur.
Exportation avec l'outil de communication
Raccorder un PC au détecteur par un câble série.
Raccorder sur COM1 (choisir un port COM série).
Configurer HyperTerminal pour communiquer avec le détecteur.
Exemple:
- Débit = 115200 bauds (détecteur par défaut)
- Bits de données = 8 (Détecteur par défaut)
- Parité = Aucune (Détecteur par défaut)
- Bits d'arrêt = 1 (Détecteur par défaut)
- Contrôle du débit = Aucun
NOTE :Les réglages du détecteur doivent correspondre
exactement à ceux du PC.
Voir les résultats.
07/05
Série
P/N 120708
109
