Mise en marche

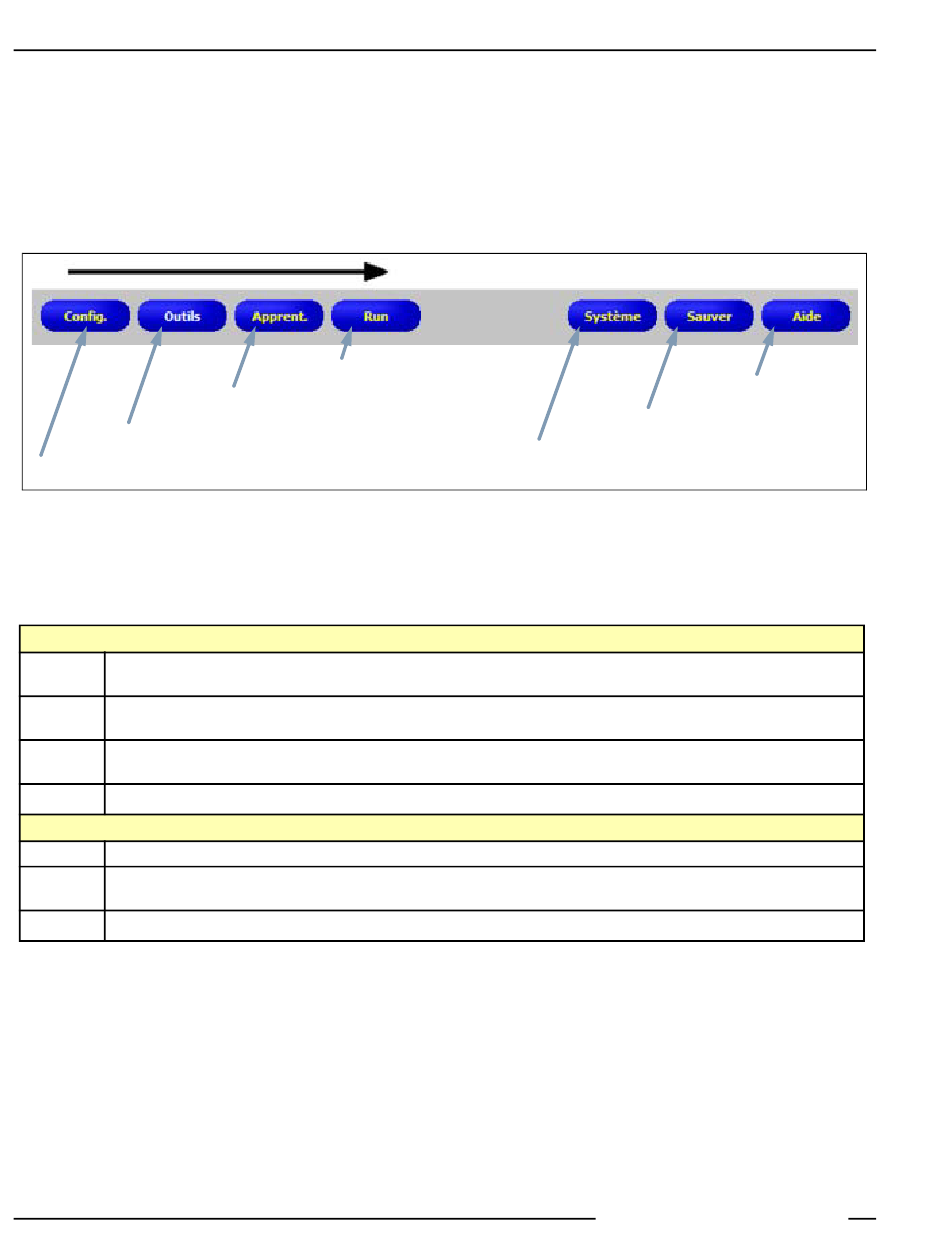

Barre d'outil du menu principal
Utiliser la barre d'outil du menu principal pour naviguer entre les options du détecteur. Utilisés de gauche à droite, les boutons
du menu principal passent par les différentes étapes de création et de contrôle d'une inspection. Chaque bouton est expliqué
dans l'illustration ci-dessous et dans le tableau qui suit.
Pour de plus amples informations sur la navigation dans les options, voir
25.
------------------------------------------------------------------------------------------
Ajouter un outil à une inspection
Créer une image de référence
--------------------------
----------------------------------
Le tableau suivant décrit les écrans appelés par chaque bouton du menu principal.
Réglage
Configurer le détecteur, l'objectif, le déclencheur et l'éclairage pour acquérir des images. Créer une image de référence qui
sera utile plus tard.
Outils
Utiliser des outils pour une inspection. Créer des outils à partir de rien ou charger des outils provenant du fichier d'une
inspection précédente sauvegardée sur le détecteur ou le PC.
Apprentis
Apprentissage des bons produits par le système. Cet écran configure automatiquement les paramètres choisis dans l'écran
sage
outils.
Run
Choisir le fichier d'inspection que le détecteur va capturer et visionner les résultats de l'inspection.
Système
Configurer les entrées et sorties logiques et la communication. Cet écran dispose aussi des outils de diagnostic du détecteur.
Sauvegar
Donner un nom aux fichiers de l'inspection en cours et les sauvegarder sur le détecteur ou sur le PC pour les utiliser plus
der
tard.
Aide
Appelle la fenêtre d'aide ou la fenêtre à propos de.
--------------------------------------------------------------
32
P/N 120708
Configuration
Commencer une inspection
Apprentissage de pièces bonnes
Disposition de la barre du menu principal
Écrans d'inspection
Écrans liés au système
PresencePLUS
Section 4, Mise en marche
Nomme et sauvegarde les inspections
Règle les E/S et les communications
Banner Engineering Corp. • Minneapolis, MN USA
www.bannerengineering.com • Tel: 763.544.3164
07/05
®
P4 GEO/GEO 1.3
Commencement en page
Accès à l'aide en ligne
