Manuel de l'utilisateur
Composants et raccordements
Les informations détaillées concernant chaque composant du système et les instructions sur l'installation des composants et du
logiciel se trouvent dans la
PresencePLUS P4 GEO/GEO 1.3.
Composants
Le système PresencePLUS P4 comprend une camera et un PC avec le logiciel du PresencePLUS P4 ainsi que la connectique
requise. Le détecteur a besoin d'un éclairage et d'un dispositif de déclenchement. En option, il est possible de raccorder un
moniteur vidéo.
Le dispositif de déclenchement peut être n'importe quel détecteur photoélectrique de 10-30 Vcc ou un dispositif
CONSEIL
ayant une sortie similaire.
PC avec logiciel PresencePLUS
(Nécessaire que pour la configuration et le diagnostic)
Dispositif de déclenchement
Banner Engineering Corp. • Minneapolis, MN USA
www.bannerengineering.com • Tel: 763.544.3164
Section 3, Installation
Commencement en page 9 et dans la section d'aide du manuel d'installation
Caméra PresencePLUS P4 GEO/GEO 1.3
Composants de PresencePLUS P4 GEO/GEO 1.3
E/S digitales
Alimentation/Masse
série RS-232
07/05

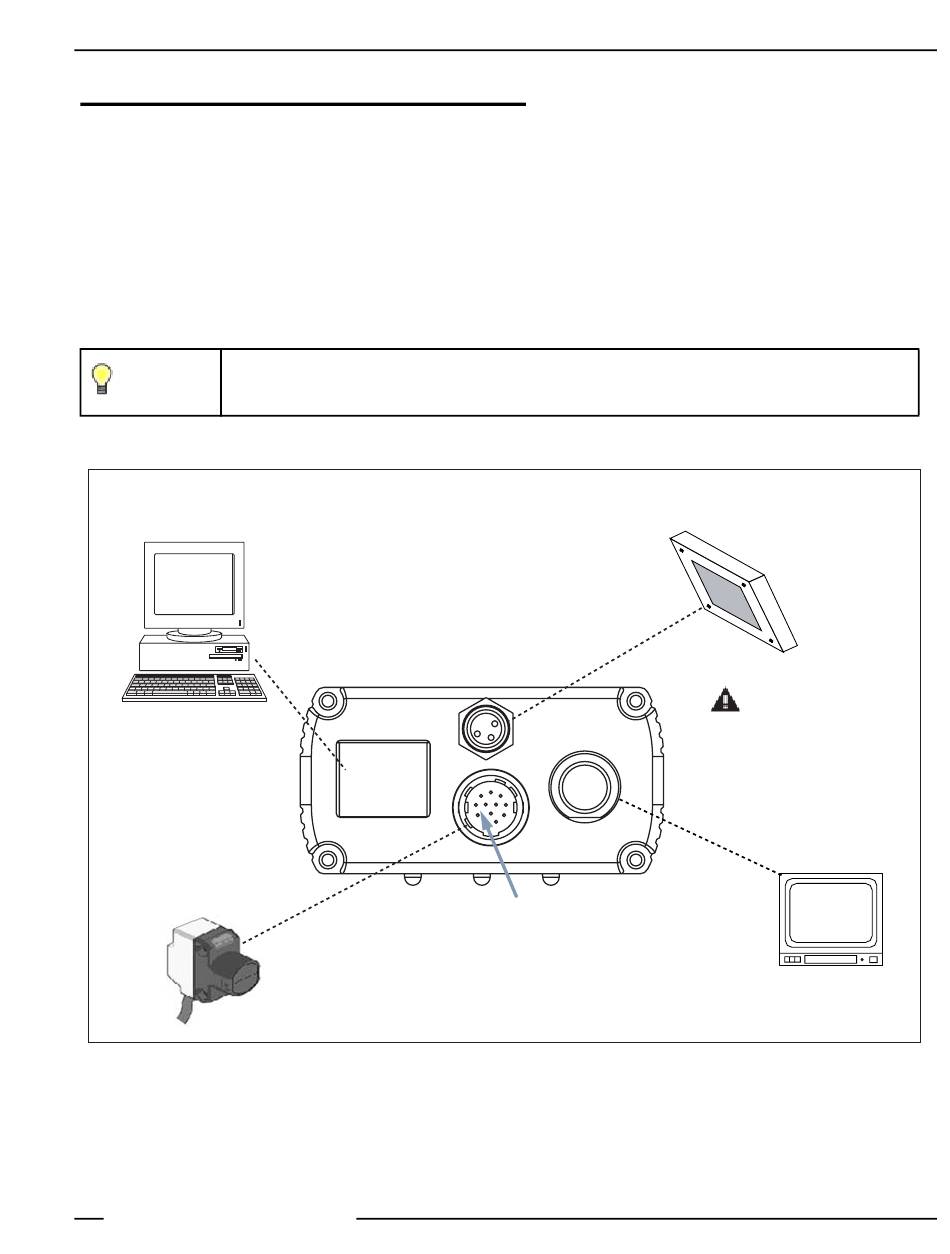

Vue générale du système
Source lumineuse
PRÉCAUTION: Le
détecteur doit être alimenté
en 24 Vcc +/- 10% si on
alimente un éclairage à
partir du détecteur.
Contrôle vidéo
(en option)
P/N 120708
7
