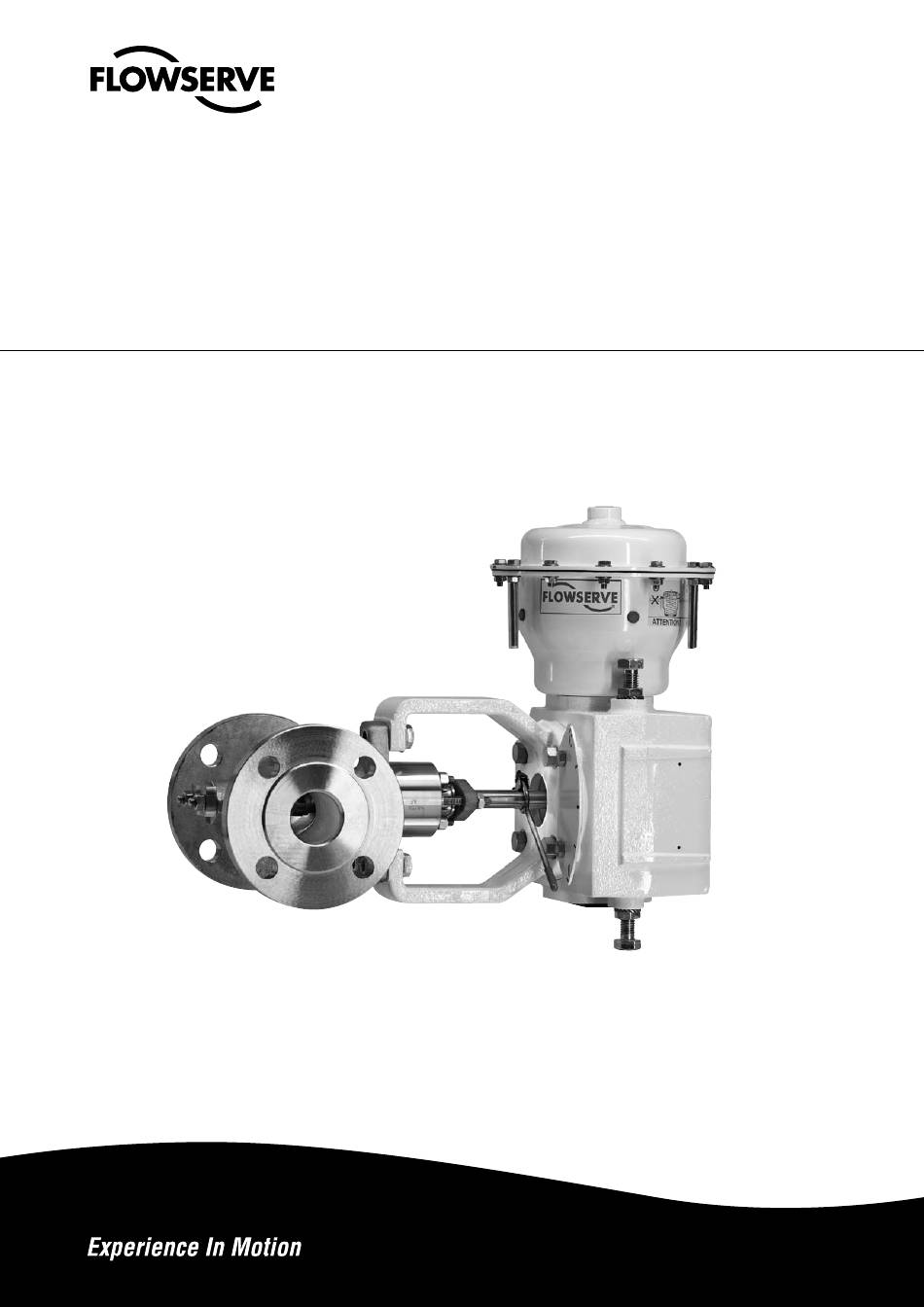

- Page 1 ManuEL d‘InstRuctIons Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06 ® Installation Valtek MaxFlo 3 Fonctionnement Vannes de régulation Entretien...
-
Page 2: Table Des Matières
Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06 ® SOMMAIRE INFORMATIONS GÉNÉRALES INSTALLATION VÉRIFICATION RAPIDE ENTRETIEN PREVENTIF DÉMONTAGE DE LA VANNE REMONTAGE DU CORPS REMPLACEMENT DU SIÈGE REMONTAGE DE L‘ACTIONNEUR SUR LE CORPS DE VANNE CONCEPTION DU SYSTEME ANTI-EJECTION DE L‘ARBRE DE VANNE MONTAGES SUR TUYAUTERIE –... -
Page 3: Informations Générales
® INFORMATIONS GÉNÉRALES Vêtements de protection Utilisation Les produits Flowserve sont souvent utilisés dans les Les instructions ci-après sont conçues comme aide applications difficiles (telles que les très hautes pres- aux opérations de déballage, d’installation et d’entre- sions, fluides dangereux, corrosifs ou toxiques). En tien nécessaires pour les produits Flowserve. -
Page 4: Vérification Rapide
Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06 ® rage alterné selon les règles de l’art. Dans tous les VÉRIFICATION RAPIDE cas, l’utilisateur doit vérifier la capacité des boulons Avant la mise en service, vérifier la vanne de régulation à exercer une étanchéité du joint suffisante dans les en suivant les étapes ci-après : conditions de service attendues. - Page 5 Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06 ® Item 7 Ecrous de presse-étoupe Item 09 Goujons de presse-étoupe Item 80 Bride de presse-étoupe Item 87 Fouloir de presse-étoupe Item 4 Ecrous de chapeau Item 08 Goujons de chapeau ...
-
Page 6: Démontage De La Vanne
DÉMONTAGE DE LA VANNE lorsque le process n’impose aucune contre-indication. AVERTISSEMENT : Pour effectuer cette opération, la Flowserve préconise l’utilisation d’une pâte à base de vanne doit être impérativement retirée de la tuyaute- nitrure de bore, du type nB1200 de chez MoLYdaL. - Page 7 Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06 ® rer les écrous de la garniture juste à la main. 6.0 Placer le joint d’étanchéité du chapeau (it.58) au fond 6.3 Serrer simplement à la main les écrous du chapeau de l’alésage du corps, faire glisser le chapeau sur l’ar- pour en assurer son maintien.
-
Page 8: Remplacement Du Siège
Retirer le siège et toutes les cales placées entre le siège blement enduites de pâte d’étanchéité sur chaque face. et le corps. (Flowserve recommande une pâte avec une étendue de Vérifier l’absence d’usure et de rayures sur les faces température de –70 à 00°C du type Dow Corning RTV du siège et de l’obturateur. - Page 9 Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06 ® Obturateur représenté Obturateur en position Obturateur représenté avec avec un léger retard. limite à ne jamais de l’avance. Réglage à Réglage recommandé dépasser éviter Figures 5 : positionnement de l’obturateur Tableau III : Choix des cales Epaisseur des cales disponibles dans le jeu livré...
-
Page 10: Remontage De L'actionneur Sur Le Corps De Vanne
Le diamètre interne du chapeau a été réduit de façon (99). à ce qu’il soit inférieur au diamètre d’épaulement de Contacter dans ce cas votre revendeur Flowserve en l’arbre. En cas d’oubli de la mise en place de la butée indiquant bien les numéros de série des vannes à... -
Page 11: Montages Sur Tuyauterie - Configurations « Air Ouvre
Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06 ® 10. MONTAGES SUR TUYAUTERIE – CONFIGURATIONS « AIR OUVRE » Arbre amont – Fluide ferme Arbre aval – Fluide Ouvre HAUT HAUT GAUCHE GAUCHE AIR OUVRE AIR OUVRE DROITE DROITE HAUT HAUT DROITE DROITE GAUCHE... - Page 12 Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06 ® 11. MONTAGES SUR TUYAUTERIE – CONFIGURATIONS « AIR FERME » Arbre aval – Fluide Ouvre Arbre amont – Fluide ferme HAUT HAUT AIR FERME AIR FERME GAUCHE GAUCHE DROITE DROITE HAUT HAUT DROITE DROITE GAUCHE...
- Page 13 Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06 ® 12. Dépannage Des vannes MaxFlo 3 problème Cause probable action corrective Rotation de l’arbre par à-coups . Presse-étoupe trop serré .Serrer les écrous du P.E. juste un peu plus qu’à la main pour les garnitures en “V”, à...
- Page 14 Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06 ®...
- Page 15 Manuel d‘instructions MaxFlo 3 - VLFRIM7001-03 04.06 ®...
- Page 16 Phone: 33 (0) 60 9 3 5 Votre contact: Fax: 33 (0) 60 9 3 99 Indications sans garantie. Sous réserve de modifications techniques sans préavis. ©0.003 Flowserve Corporation. FLOWSERVE et KÄMMER sont des marques déposées de l’entreprise Flowserve Corporation...
