SA-DACT Dialer Installation Sheet
EN FR
EN: Installation Instructions
SA-DACT operation
The SA-DACT provides communications between the control panel
and the central station over a telephone line system. The DACT
transmits system status changes (events) to a compatible digital
alarm communicator receiver over the public switched telephone
network. The DACT queues messages and transmits them based
on priority (alarm, supervisory, trouble, disable, test, monitor, and
system). The dialer is capable of single, dual, or split reporting of
events to two different account and telephone numbers. The
modem feature of the DACT can also be used for uploading and
downloading panel configuration, history, and current status to a
PC running the configuration utility. The modem feature uses line 1
only.
Note:
The SA-DACT is compatible with Contact ID (CID) only.
SA-DACT installation
The DACT is installed on the plastic assembly and connects to the
main circuit board via a ribbon cable.
To install the DACT:
1.
Power down the panel and disconnect the batteries.
2.
Locate the dialer card slot on the plastic assembly behind the
main circuit board and connector J8 on the main circuit
board (at the top-center of the main board).
3.
Slide the DACT into the slot on the plastic assembly as shown
in the diagram.
4.
Attach the DACT to the plastic assembly using two #6 plastite
screws as shown in the diagram.
5.
Connect the ribbon cable (P/N 7140188) from the DACT to
connector J8 on the main circuit board.
6.
Connect the phone lines. See "SA-DACT wiring."
7.
Power up the panel and connect the batteries.

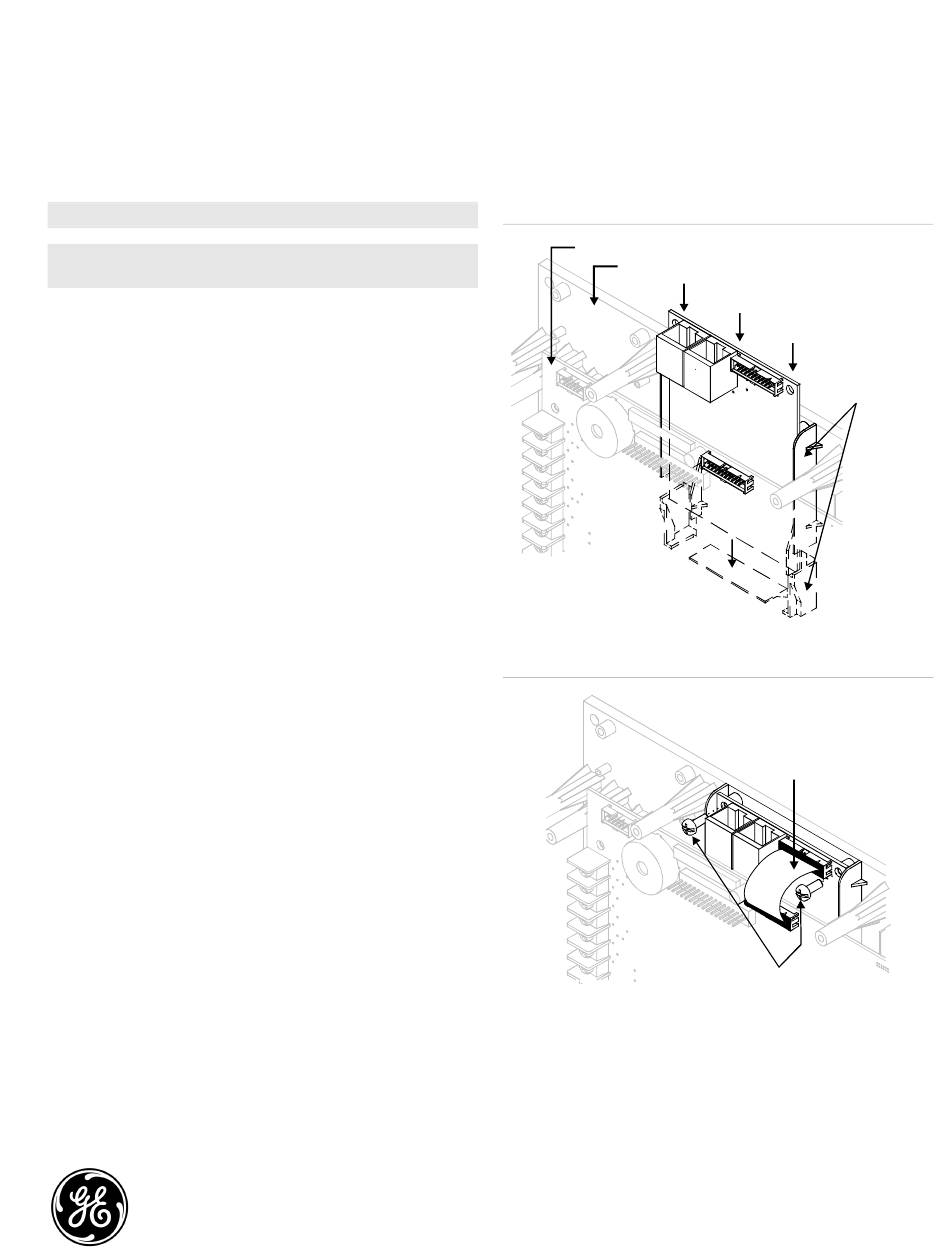

Slide the DACT into its slot
Main circuit board
Screw the DACT in place and connect the ribbon cable
© 2008 GE Security, Inc.
Plastic assembly
Dialer card
Ribbon cable to connector
J8 on main circuit
board (top-center)
J8
#6 plastite screws
P/N 3101099 • REV 2.0 • ISS 17JUL08
Card slot on
plastic assembly
1 of 8
