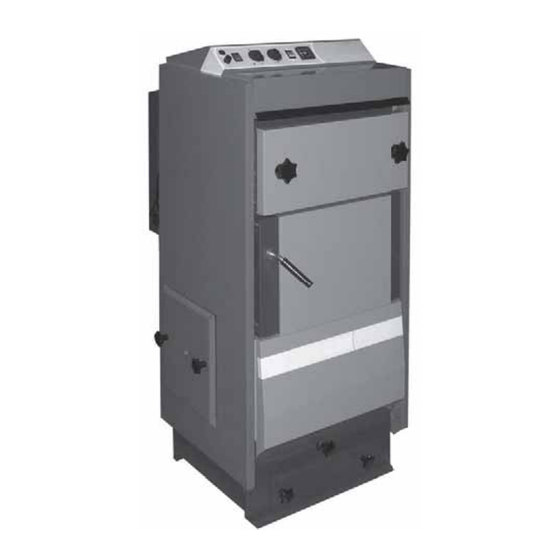

- Page 1 INSTRUCTIONS POUR LE MONTAGE ET L’ENTRETIEN THE/BR RF P...
-
Page 2: Conformité
CONFORMITÉ Les chaudières THE/BR RF P sont conformes aux Directives Européennes: • Basse Tension 73/23/CEE - 93/68/CEE • Directive équipements sous pression 97/23/CEE • Norme EN 303-5 GAMME MODÈLE CODE THE/BR 15 RF P 534005150 THE/BR 20 RF P 534005251 FRANÇAIS... - Page 3 Cher Technicien, Nous vous remercions d'avoir proposé une chaudière THERMITAL THE/BR RF P un appareil de qualité, fiable, efficace et sûr, destiné à assurer un bien-être optimal pendant longtemps. Certains de ne rien avoir à ajouter ni à vos compétences ni à vos capacités techniques, nous avons quand même souhaité...
-
Page 4: Table Des Matières
SOMMAIRE GÉNÉRALITÉS Page Avertissements généraux Règles fondamentales de sécurité Description de l'appareil Dispositifs de sécurité Identification Structure Caractéristiques techniques Composants du système Accessoires Positionnement des sondes Schémas électriques fonctionnels Tableaux de commande Remarques sur le fonctionnement - Mise en service et fonctionnement en régime - Prévention de la corrosion de la chaudière - Soupape de sécurité... -
Page 5: Avertissements Généraux
Si de bois doit être effectué au moins une fois par an. tel n'est pas le cas, s'adresser à l'Agence THERMITAL Afin d'éviter la formation de goudron et de condensats ayant vendu la chaudière. -
Page 6: Description De L'appareil
L'identification des chaudières THE/BR RF P se fait par : - Plaquette N° de fabrication Indique le numéro de fabrication et le modèle. Via Mussa, 20 - Z.I. 35017 Piombino Dese (PD) e-mail: info@thermital.it www.thermital.it Cod. N° Mod. - Plaquette Technique Indique les données techniques et les performances de la chaudière. -
Page 7: Structure
STRUCTURE THE/BR 15 RF P VUE FRONTALE VUE LATÉRALE VUE ARRIÈRE 1 - Tableau de commande 2 - Couvercle 3 - Tube d’échange pour turbulateurs (3 pour les modèles produits depuis 2007) 4 - Porte de chargement 5 - Joint porte 6 - Isolation porte 7 - Revêtement céramique supérieur chambre de combustion... - Page 8 THE/BR 20 RF P VUE FRONTALE VUE LATÉRALE VUE ARRIÈRE 1 - Tableau de commande 2 - Couvercle 3 - Tubes d’échange pour turbulateurs 4 - Porte de chargement 5 - Joint porte 6 - Isolation porte 7 - Revêtement céramique supérieur chambre de combustion 8 - Revêtement céramique arrière de la chambre de combustion...
-
Page 9: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES THE/BR 15 RF P MODÈLES THE/BR 15 RF P THE/BR 20 RF P depuis 2007 Combustible granulés de bois, diamètre : 6 à 8 mm bois sec avec pouvoir calorifi que 15-17 MJ/kg, humidité Combustible de remplacement 12÷20 %, diamètre 80÷150 mm, longueur maximum : 300 mm Puissance utile (Mini - Maxi) 4,5 ÷... -
Page 10: Composants Du Système
COMPOSANTS DU SYSTÈME 1 - Chaudière 45° 2 - Réservoir des granulés de bois (accessoire) 3 - Chaînette de fixation du chargeur 4 - Chargeur (accessoire) 5 - Brûleur (accessoire) 6 - Câble d’alimentation du chargeur 7 - Câble d’alimentation du brûleur ACCESSOIRES Les accessoires indiqués ci-dessous sont disponibles et doivent être demandés séparément : DESCRIPTION... -
Page 11: Positionnement Des Sondes
POSITIONNEMENT SONDES 1 - Bulbe thermomètre de chaudière 2 - Bulbe thermostat de chaudière 3 - Bulbe thermostat de sécurité 4 - Bulbe thermostat pompe GÉNÉRALITÉS FRANÇAIS... -
Page 12: Schémas Électriques Fonctionnels
SCHÉMAS ÉLECTRIQUES FONCTIONNELS THE/BR 15 RF P Noir Noir Bleu Noir Bleu Jaune-vert Bleu N Noir L1 Marron L2 Noir Bleu Jaune-vert Jaune-vert Bleu Noir IP - Interrupteur principal H1 - Signalisation alimentation électrique TP - Thermostat pompe TC - Thermostat chaudière TS - Thermostat de sécurité... - Page 13 THE/BR 20 RF P Jaune-vert Marron L2 Noir L1 Bleu N Noir Jaune-vert Rouge Bleu Noir Jaune-vert Noir Bleu Jaune-vert IP - Interrupteur principal H1 - Signalisation alimentation électrique TS - Thermostat de sécurité à réarmement manuel (110°C) TP - Thermostat pompe TC - Thermostat chaudière IV - Interrupteur du ventilateur H2 - Signalisation du fonctionnement du ventilateur...
-
Page 14: Tableaux De Commande
TABLEAUX DE COMMANDE THE/BR 15 RF P Modèles produits avant 2007 Modèles produits depuis 2007 1 - Fusible (6,3 AT) 2 - Interrupteur principal O Arrêt Marche 3 - Thermostat pompe Démarre la pompe quand la température de chaudière atteint la valeur réglée. (régler dans la plage 65÷75 °C). - Page 15 THE/BR 20 RF P Modèles produits avant 2007 Modèles produits depuis 2007 1 - Fusible (6,3 AT) 2 - Interrupteur principal O Arrêt Marche 3 - Thermostat pompe Démarre la pompe quand la température de chaudière atteint la valeur réglée. (régler dans la plage 65÷75 °C).
-
Page 16: Remarques Sur Le Fonctionnement
REMARQUES SUR LE FONCTIONNEMENT MISE EN SERVICE ET FONCTIONNEMENT EN RÉGIME FONCTIONNEMENT AUX GRANULÉS DE BOIS La chaudière, une fois qu’elle a été raccordée au brûleur et que la procédure décrite au paragraphe « Préparation à la première mise en service » a été effectuée, est prête à fonctionner. Le régulateur de combustion est monté mais le volet de l’air comburant est fermé... - Page 17 Tableau de réglage Nb. de Durée Alimentation du Temps Temps Sensibilité de la clignotements d’introduction combustible d’extinction de transition photocellule 30 s 30 s 45 s 45 s 60 s 90 s 60 s 90 s 135 s 75 s 120 s 180 s 90 s...
-
Page 18: Prévention De La Corrosion De La Chaudière
PRÉVENTION DE LA CORROSION DE LA CHAUDIÈRE La solution proposée est l'installation du groupe hydraulique Laddomat 21 ou d'une vanne thermostatique séparant la chaudière du circuit de chauffage (circuits primaire et secondaire) et assurant une température de retour d'au moins 65°C. Plus la tempéra- ture de retour est élevée, moins le goudron et les acides, qui détériorent le corps de la chaudière, se condensent. -
Page 19: Groupe Hydraulique Laddomat 21
GROUPE HYDRAULIQUE LADDOMAT 21 Le Laddomat 21 est un groupe hydraulique qui remplace divers composants d'installation. Il comprend un corps en fonte, une pompe, une vanne thermostatique, un clapet anti-retour, des clapets à bille et des thermomètres. Avec une température de chaudière de 78°C, la vanne thermostatique ouvre l'entrée de l'eau provenant du réservoir tampon. On peut remplacer la vanne thermostatique par une vanne ouvrant à... -
Page 20: Réception Du Produit
RÉCEPTION DU PRODUIT Les chaudières à granulés de bois THE/BR RF P sont fournies dans un colis unique sur palette en bois, couvert par une feuille de PVC, les chaudières étant protégées par un emballage carton. La documentation suivante se trouve dans une enve- loppe en plastique placée à... -
Page 21: Manutention
MANUTENTION Une fois l'emballage enlevé, la manutention de la chau- dière s'effectue manuellement comme suit : - Retirer les vis (A) fixant la chaudière à la palette, retirer les lattes (B) et soulever la chaudière en se servant de parties de la structure et non pas des panneaux. Utiliser des protections de sécurité... -
Page 22: Montage Sur Des Installations Anciennes Ou À Moderniser
MODÈLES THE/BR 15 RF P THE/BR 20 RF P Les ouvertures d'entrée et de sortie de l'air doivent être disposées de manière à garantir la circulation de l'air dans toute la chaufferie. MONTAGE SUR DES INSTALLATIONS ANCIENNES OU À MODERNISER Quand on monte les chaudières dans des installations anciennes ou à... -
Page 23: Raccordements Hydrauliques
RACCORDEMENTS HYDRAULIQUES Les chaudières à granulés de bois THE/BR RF P sont conçues et réalisées pour être montées dans des installations de chauffage ainsi que, raccordées à des systèmes appropriés, pour la production d'eau chaude sanitaire. Les caractéristiques des raccords hydrauliques sont les suivantes : THE/BR 15 RF P THE/BR 20 RF P MODÈLES... -
Page 24: Schéma D'installation
SCHÉMA D'INSTALLATION INSTALLATEUR FRANÇAIS... -
Page 25: Raccordements Électriques
Pour le raccordement entre la chaudière à granulés de bois et le réservoir tampon, prévoir un thermostat du réservoir tampon, en série avec le thermostat de la chaudière (voir le schéma électrique), à positionner au milieu du réservoir tampon et réglé environ 5 °C (80 ÷ 85 °C) au-dessous de la température du thermostat de la chaudière (85 ÷ 90 °C). Ainsi, le brûleur à... -
Page 26: Raccordement Du Brûleur
2 - RACCORDEMENT DU BRÛLEUR Monter le brûleur comme cela est décrit dans le para- graphe « Montage du brûleur ». Brancher la fiche (1) sur le tableau du brûleur et raccorder l'autre extrémité du câble à la fiche (2) située sur le pan- neau arrière de la chaudière comme indiqué... -
Page 27: Raccordement Du Thermostat Du Réservoir Tampon
4 - RACCORDEMENT DU THERMOSTAT DU RÉSERVOIR TAMPON Dévisser la vis (1) et enlever le panneau supérieur (2) de la chaudière. THE/BR 20 RF P Accéder au bornier (3) et effectuer le raccordement du thermostat du réservoir tampon comme indiqué sur le schéma ci-contre. -
Page 28: Évacuation Des Fumées Et Amenée De L'air Comburant
ÉVACUATION DES FUMÉES ET AMENÉE DE L'AIR COMBURANT Le conduit d'évacuation et le raccord au conduit de fumée doivent être réalisés conformément aux normes et aux régle- mentations locales et nationales. Il est obligatoire d'utiliser des conduits rigides, étanches et résistants à la température, à... -
Page 29: Remplissage Et Vidange De L'installation
REMPLISSAGE ET VIDANGE DE L'INSTALLATION Pour les chaudières à chaudières à granulés de bois THE/BR RF P on doit prévoir un système de remplis- sage sur la ligne de retour de l'installation thermique ou sur l'entrée se trouvant sur le groupe Laddomat 21 (si prévu). -
Page 30: Montage Du Brûleur
MONTAGE DU BRÛLEUR Pour le montage du brûleur à granulés de bois : - Enlever la porte du brûleur (1) (côté droit ou gauche selon les besoins) en dévissant les écrous (2). - Monter le brûleur (3) et la plaque (4). Bloquer le tout en serrant les écrous (2). -
Page 31: Préparation À La Première Mise En Service
PRÉPARATION À LA PREMIÈRE MISE EN SERVICE Avant la mise en service, vérifier que : - l'installation de chauffage est remplie d'eau et purgée ; - la soupape de sécurité d’évacuation thermique est cor- rectement installée ; - le système de maintien de la température de retour à 65°C (groupe Laddomat 21) est installé... -
Page 32: Première Mise En Service (Granulés De Bois)
PREMIÈRE MISE EN SERVICE (GRANULÉS DE BOIS) La première mise en service doit être effectuée par le service d'assistance technique. En cas de changement de combustible (bois --> granulés de bois) : - éteindre la chaudière comme indiqué dans le paragraphe «... -
Page 33: Mise Au Point Du Brûleur
La puissance du brûleur doit être réglée en fonction du besoin de l'installation de manière à éviter la formation de con- densats dans la cheminée. Régler une puissance d’au moins 10 kW (voir la notice d’instructions du brûleur à granulés de bois). -
Page 34: Première Mise En Service (Bois)
PREMIÈRE MISE EN SERVICE (BOIS) En cas de changement de combustible (granulés de bois --> bois) : - éteindre la chaudière comme indiqué dans le para- graphe « Arrêt temporaire (granulés de bois) » ; - nettoyer la chaudière ; - démonter le brûleur à... -
Page 35: Taréglage Du Régulateur De Combustion (Pour Le Bois Uniquement)
TARÉGLAGE DU RÉGULATEUR DE COMBUSTION (POUR LE BOIS UNIQUEMENT) Après avoir monté le régulateur de combustion (1) com- me indiqué sur la figure : - Introduire la petite tige de section hexagonale (2) dans le trou et la fixer en serrant la vis (3). - Relier la chaîne (4) au registre de l'air comburant (5). -
Page 36: Analyse De Combustion
ANALYSE DE COMBUSTION Mettre la chaudière en marche comme indiqué au par. « Première mise en service » et attendre sa mise en régi- me (puissance nominale). Pour effectuer l'analyse de combustion : - prévoir un trou sur le conduit d'évacuation des fumées à 3°... -
Page 37: Arrêt Temporaire (Bois)
ARRÊT TEMPORAIRE (BOIS) - Attendre la combustion complète de la charge de bois (3-4 heures). - Mettre l'interrupteur général de l'installation sur (OFF) « arrêt » et le sélecteur de fonction sur (O) « arrêt ». O F F En cas de risque de gel, utiliser le liquide antigel. ARRÊT PROLONGÉ... -
Page 38: Nettoyage
NETTOYAGE Le nettoyage de la chaudière doit être effectué régulière- ment, tous les 3 à 7 jours, en fonction de la qualité et de la quantité des granulés de bois utilisés. Nettoyage périodique (tous les 3 à 7 jours) - Ouvrir la porte de chargement (1), éliminer les cendres des parois à... - Page 39 Nettoyage de la boîte à fumée (une fois par mois) - Ouvrir la porte pour le nettoyage (6) nettoyer le conduit des fumées arrière à l’aide de l’écouvillon de manière à éliminer les cendre et la suie. Nettoyage du ventilateur - Modèle THE/BR 20 RF P (une fois par mois) - Desserrer les vis (9), retirer le ventilateur (10) et vérifier que les ailettes sont propres.
-
Page 40: Éventuelles Anomalies Et Remèdes
ÉVENTUELLES ANOMALIES ET REMÈDES CAUSE REMÈDE ANOMALIE La chaudière avec brûleur à Combustible terminé. Remplir granulés de bois n’atteint pas la puissance et la températu- re de l'eau réglées. Pouvoir calorifique du combu- Remplacer stible. Le combustible produit des Remplacer scories et ne brûle pas. - Page 41 CAUSE REMÈDE ANOMALIE Fuite de fumée par la porte Joint de la porte défectueux. Remplacer Réglage de la fermeture de la Régler porte. Tirage de la cheminée bas. Vérifier la cheminée. Le ventilateur ne tourne pas Intervention du thermostat de la Réarmer ou tourne bruyamment.
- Page 42 GÉNÉRALITÉS FRANÇAIS...
- Page 44 Via Mussa, 20 Z.I. - 35017 Piombino Dese (PD) - Italia Tel. 049.9323911 - Fax 049.9323972 - www.thermital.com - email: info@thermital.it Dans un souci constant d'amélioration de toute sa production, l'Entreprise se réserve la faculté d'apporter des modifications aux caractéristiques esthétiques et dimensionnelles,...
