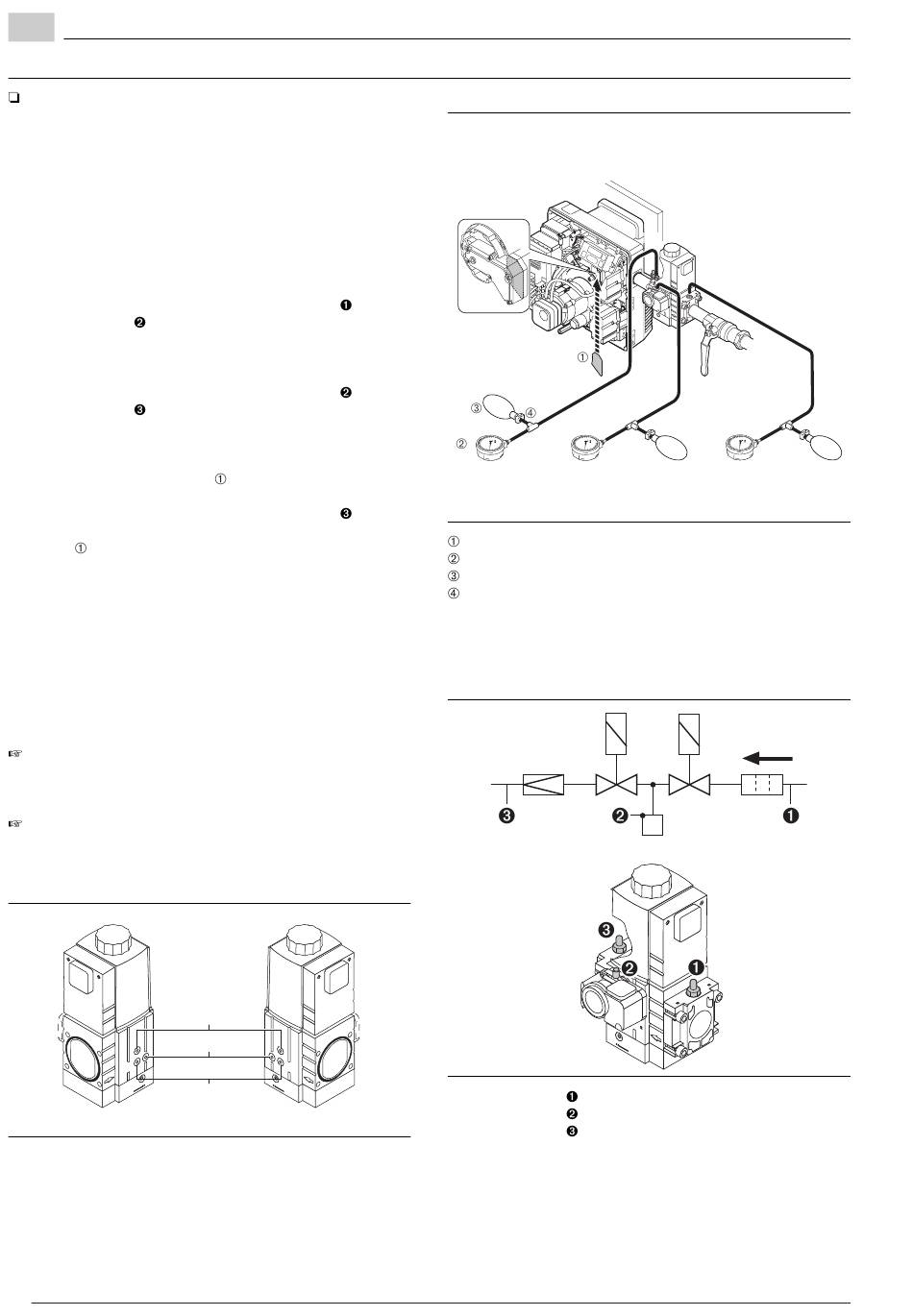

4.6 Contrôle d'étanchéité des rampes
Pour le contrôle d'étanchéité des rampes, le robinet
d'arrêt et l'électrovanne doivent être fermés.
Pression d'épreuve ________________ 100...150 mbar
Temps d'attente pour
équilibrage de la pression
Temps de contrôle ______________________ 5 minutes
Chute de pression admissible ________________ 1 mbar
(pression maxi. admissible de la rampe ______ 500 mbar)
1ère phase :
Du robinet d'arrêt jusqu'à la vanne 1
1. Raccorder l'ensemble de contrôle à la prise
2. Ouvrir la prise .
2ème phase :
Zone située entre les deux vannes
1. Raccorder l'ensemble de contrôle à la prise
2. Ouvrir la prise .
3ème phase :
Raccordement de la rampe et clapet gaz
1. Placer la tôle d'obturation
(voir chapitre 7.3)
2. Raccorder l'ensemble de contrôle à la prise
3. Après le contrôle d'étanchéité, retirer la tôle d'obtu-
ration .
4. Resserrer les vis Torx de la chambre de mélange.
Remarque: Pour la recherche de fuites éventuelles n'utili-
ser que des produits moussants.
Prises de mesure du multibloc
Pour procéder au contrôle d'étanchéité, il est nécessaire
de remplacer les bouchons par des prises de mesure.
Après le contrôle d'étanchéité, fermer toutes les
prises de mesure.
Rapport d'intervention
Consigner les résultats du contrôle d'étanchéité sur le
rapport d'intervention.
Bouchon sur le W-MF 507 SE
Pression entre
Pression de sortie
Pression d'entrée
14
________________ 5 minutes
.
.
.
.
V1/V2 p
m
p
a
p
e
Contrôle d'étanchéité
3ème phase 2ème phase
Tôle d'obturation
Appareil de mesure (tube U ou manomètre)
Pompe manuelle
Pincette
Prises de mesure W-MF 507 SE
Prise de mesure : pression avant filtre (entrée)
Prise de mesure : pression entre V1 et V2
Prise de mesure : pression de réglage gaz
1ère phase
