NOTE:
Valve parts are not included in trim kit models.
Moentrol M-PACT system with rough-in sold
separately.
NOTE :
Les pièces de soupape ne sont pas incluses dans les
trousses de garniture. Système M-Pact Moentrol avec
plomberie brute vendu séparément.
NOTA:
Las piezas de la válvula no están incluidas en los modelos
de terminación. El sistema MOENTROL M-PACT con válvula
empotrada se vende por separado.
Ms
ENGLISH
1

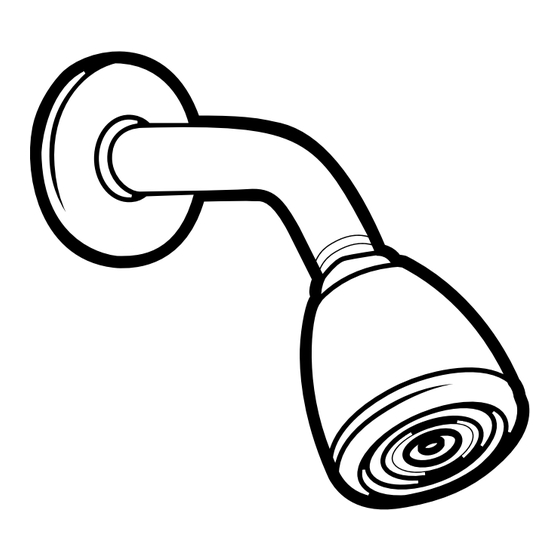

Showerhead
2
Shower Arm
3
Shower Flange
4
Valve Body (Not Included)
Corps de soupape (non inclus)
5
Plaster Ground (Not Included)
Arrêt d'enduit (non inclus)
6
Escutcheon
7
Escutcheon Adapter Screws
Vis d'adaptateur de rosace
8
Tube Stop Assembly
Assemblage d'arrêt de tube
9
Washer
Butée de poignée pour
10
Handle Stop for Knob Models
Complies with: ASMEA112.18.1M; CSAB125; ASSE1016
®
3
4
FRAN AIS
ESPA OL
Pomme de douche
Regadera
Bras de douche
Brazo de regadera
Bride de douche
Chapetón de regadera
Cuerpo de válvula (no incluido)
Plantilla de yeso (no incluida)
Rosace
Chapetón
Tornillos del adaptador del chapetón
Conjunto de tope del tubo
Rondelle
Arandela
Tope del monomando para
bouton à Modèles
modelos de perillas
Conforme à ASMEA112.18.1M; CSAB125; ASSE1016
SINGLE HANDLE
TUB/SHOWER FAUCET
MODEL T3191, T3192, T3193
ROBINET DE DOUCHE/BAIGNOIRE À
2
UNE POIGNÉE
MODÈLES T3191, T3192, T3193
MEZCLADORA MONOMANDO PARA
1
TINA/REGADERA
SERIES MODELOS T3191, T3192, T3193
5
19
ENGLISH
11
Knob Handle
12
Screw
13
Handle Cap
14
Brake
15
Handle Stop for Lever Models
16
Screw
17
Lever Handle
18
Set Screw
19
Tub Spout
20
Hex Wrench
6
7
8
9
10
11
12
14
16
15
17
18
FRAN AIS
Poignée à bouton
Vis
Enjoliveur de poignée
Frein
Butée de poignée pour
leviers à modèles
Vis
Poignée à levier
Vis d'arrêt
Bec de tube
Clé hexagonale
En cumplimiento de: ASMEA112.18.1M; CSAB125; ASSE1016
INS103
20
13
ESPA OL
Monomando de perilla
Tornillo
Tapa del monomando
Freno
Tope del monomando
para modelos de palancas
Tornillo
Monomando de palanca
Tornillo de fijación
Surtidor de la tina
Llave hexagonal
