Installation de votre hotte ilot.
Important : les barres angulaires doivent obligatoirement se chevaucher
d'au moins 100 mm.

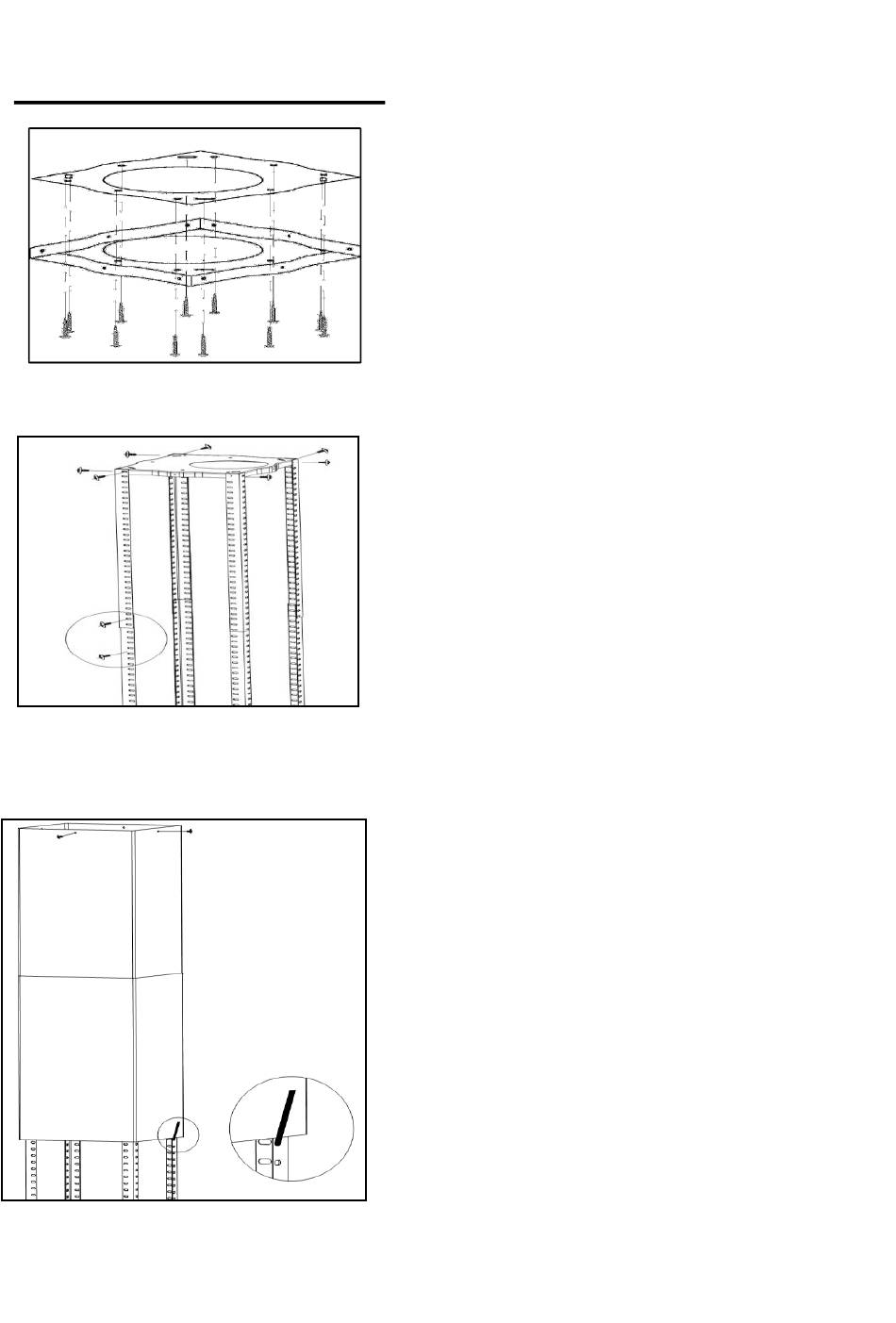

1)
Placer la plaque s'accrochant au
plafond et marquez la position des
trous de vis, puis vissez.
La plaque doit être solidement fixée au
plafond.
11 vis ST6 pour les plafonds
en bois
8 vis d'expansion pour les
plafonds en ciment
2)Fixer les barres angulaires à la
plaque, pour cela utiliser 8 vis M5
3) Etendre les barres angulaires à la
hauteur requise, fixez les ensuite à
l'endroit indiqué sur les schémas en
utilisant 16 vis M5 et des vis avec des
rondelles métalliques.
4) Si votre hotte aspirante va être
utilisé e en
externe, vous devez connecter le
tuyau
de
l'adaptateur de plafond.
Fixez la section de cheminée
supérieure à la plaque en
utilisant 4 vis découvrantes.
Faites glisser la section de
cheminé e inférieure sur les barres
angulaires jusqu'à ce qu'elle soit
juste au-dessous de la section de
cheminé e supérieure.
14
mode évacuation
canalisation
à
