Proline Promag L 800

Adaptateurs

A l'aide d'adaptateurs appropriés selon DIN EN 545 (adaptateurs à double bride), il est possible
de monter le capteur sur une conduite d'un diamètre plus important. L'augmentation de la
vitesse d'écoulement ainsi obtenue permet d'améliorer la précision de mesure dans le cas de
produits à débit lent. Le nomogramme ci-contre permet de calculer la perte de charge provoquée
par les convergents et divergents.
!
Remarque!
Le nomogramme est uniquement valable pour des fluides à la viscosité identique à celle de l'eau.
Déterminer la perte de charge :
1. Déterminer le rapport de diamètres d/D.
2. Lire la perte de charge (en fonction de la vitesse d'écoulement (après la restriction) et du
rapport d/D dans le nomogramme)).
max. 8°

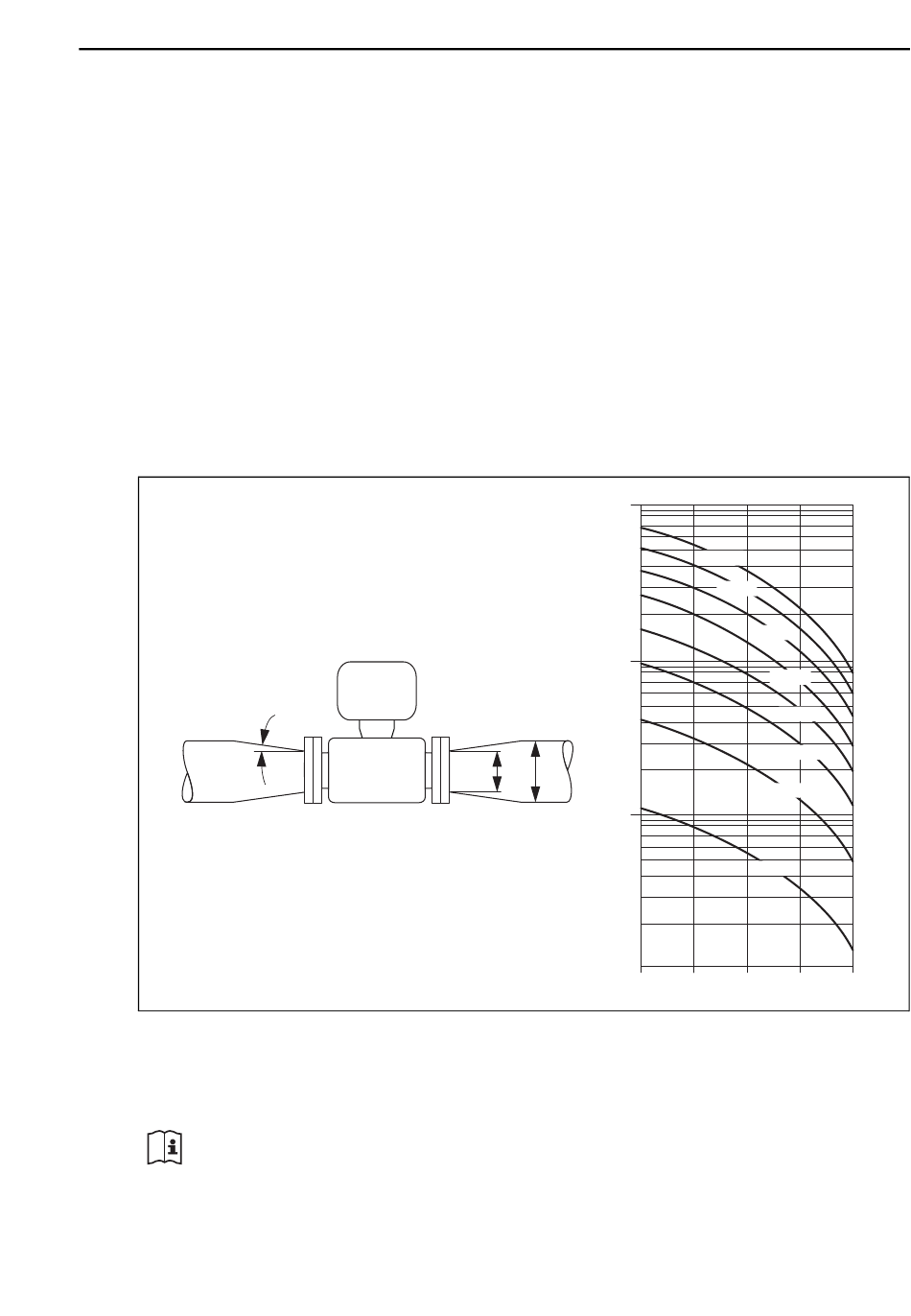

Fig. 14: Perte de charge due aux adaptateurs
Diamètre nominal et débit
Indications détaillées relatives au diamètre nominal et au débit :
Manuel de mise en service sur le CD-ROM fourni avec l'appareil
Endress+Hauser
[mbar] 100
10
d D
1
0.5
d / D
Montage
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6 0.7 0.8 0.9
A0016359
21
