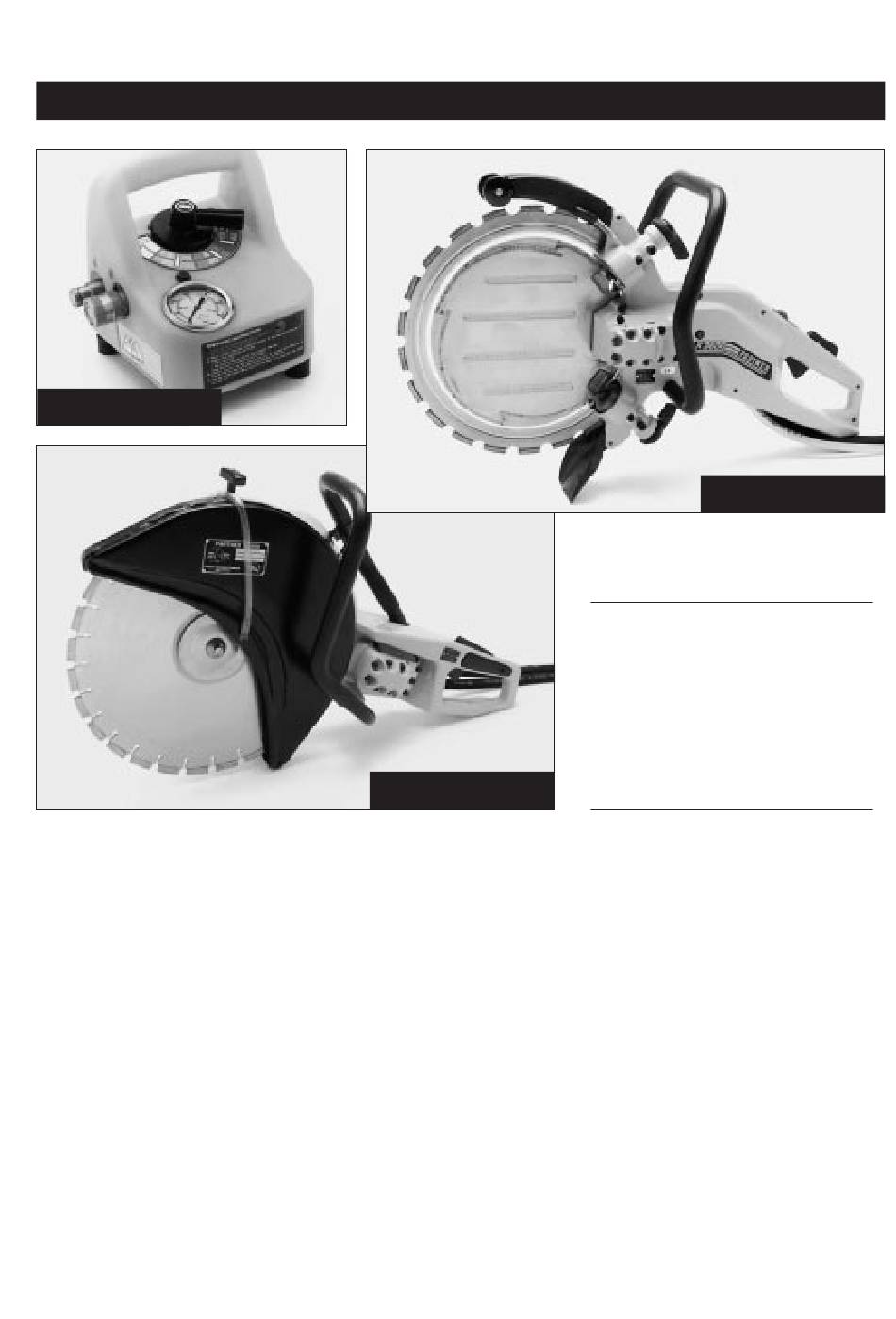

Les Partner K3600 et K2500 sont des découpeuses
actionnées par un groupe hydraulique externe d'un
débit de 40 l/min, selon la norme HTMA.
PARTNER K3600
La Partner K3600 est la seule découpeuse au
monde dont l'entraînement de la lame se fait sans
arbre central. Son entraînement excentré lui permet
de découper jusqu'à une profondeur de 260 mm
pour un diamètre de lame de 350 mm. Aucune
autre découpeuse ne s'approche même de ce
score.
Autres avantages importants : la suppression
totale - ou presque totale - de la surdécoupe
nécessaire pour que deux entailles formant un
angle se rencontrent sur toute la profondeur. Cette
propriété en fait l'outil idéal pour le percement de
murs, pour l'installation de portes et de fenêtres, et
autres travaux similaires du bâtiment.
PARTNER K2500
La Partner K2500 est entraînée par son arbre cen-
tral, de façon toute classique. Une de ses caracté-
ristiques est son poids réduit par rapport à sa puis-
sance. Le disque de 16" donne une profondeur de
coupe de 145 mm.
La distance entre les poignées, la répartition du
poids entre celles-ci et un carter de faible largeur
en font un outil ergonomique permettant un travail
soutenu pendant longtemps.
Le Partner FC40 est un régulateur de débit et de
pression à raccorder à un groupe hydraulique
externe d'un débit maxi de 120 l/min et d'une pres-
sion maxi de 210 bar. Il réduit ce débit à 20, 30 ou
40 l/min.
Partner propose des groupes hydrauliques adap-
tés à ses découpeuses, mais ceux-ci ne sont pas
décrits ici.
DESCRIPTION TECHNIQUE
PARTNER K3600
Sommaire:
2000-10
Page:
2
9
11
12
15
