3

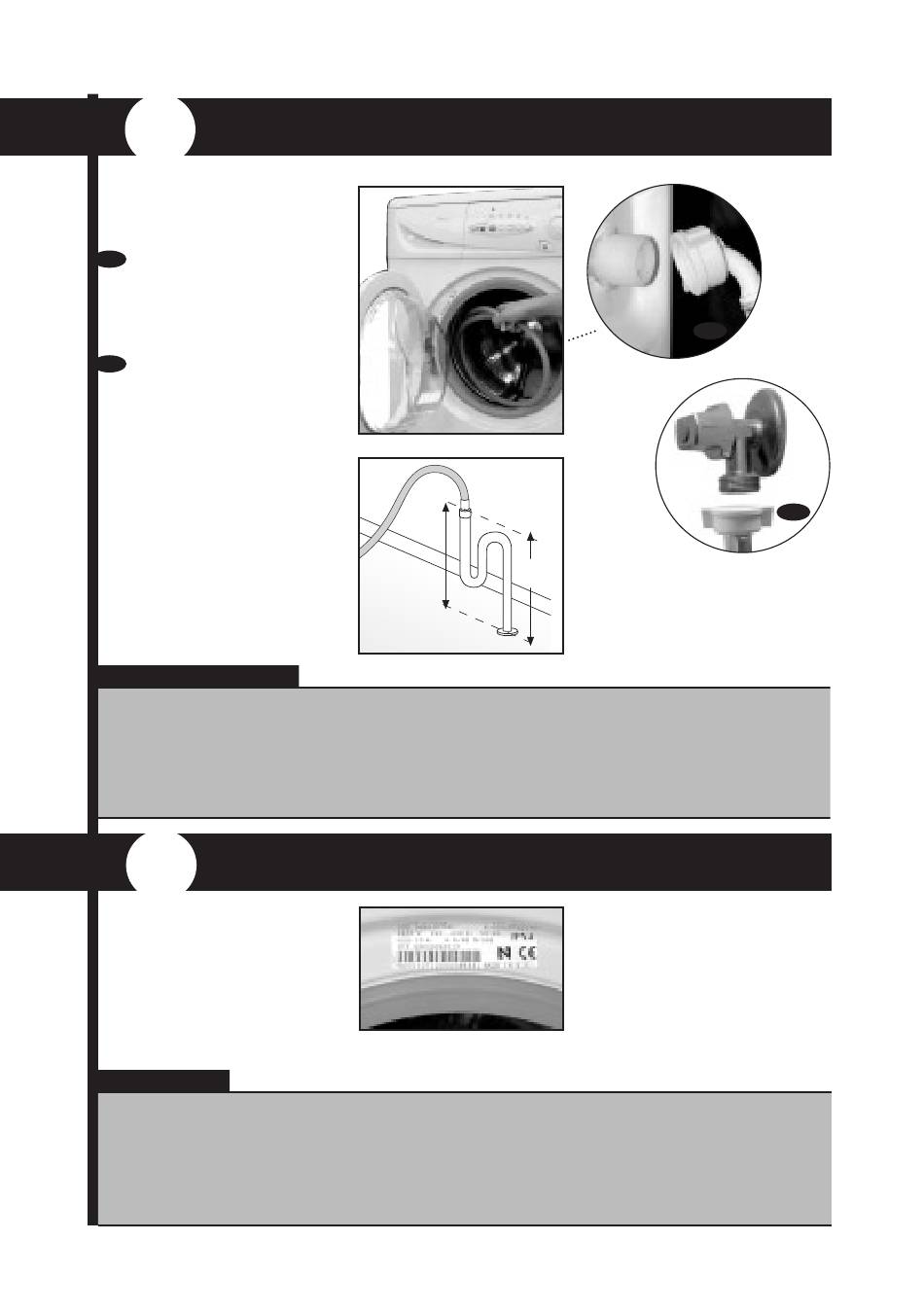

RACCORDEMENT AU RÉSEAU D'ALIMENTATION D'EAU
À l'intérieur du tambour,
vous trouverez un tuyau
d'arrivée d'eau:
a
Raccordez l'extrémi-
té coudée du tuyau à
l'entrée filetée de l'é-
lectrovanne, situé à
l'arrière de l'appareil.
b
Raccordez l'autre
extrémité du tuyau à
la prise d'eau. Veillez
à bien serrer l'écrou
de raccordement.
Il est vivement recom-
mandé de disposer
d'une évacuation située
à une distance du sol
de 50 à 70 cm.
Veillez à ce que le tuyau
d'évacuation soit bien
ajusté, et qu'il ne soit ni
plié ni étranglé.
IMPORTANT
Faites bien attention à ce que le coude du tuyau rentre dans le tube de vidange pour éviter
qu'il ne tombe et ne provoque ainsi une inondation.
Si votre lave-linge admet un raccordement direct à une prise d'eau chaude, branchez le
tuyau par son embout fileté de couleur rouge au robinet d'eau chaude et à l'électrovanne
équipée du filtre rouge.
4
RACCORDEMENT ÉLECTRIQUE
Consultez la plaque signaléti-
que, située sur le hublot du
lave-linge, avant de procéder
aux raccordements électri-
ques. Vérifiez que la tension
de secteur correspond bien à
celle figurant sur cette plaque.
IMPORTANT
Veillez à ce que votre lave-linge soit raccordé à une bonne prise de terre.
L'installation électrique, la fiche, la prise de courant, les fusibles ou l'interrupteur automa-
tique et le compteur doivent pouvoir supporter la puissance maximale figurant sur la pla-
que signalétique.
Si le cordon d'alimentation est endommagé, le remplacer par un cordon ou ensemble spé-
cial à se procurer auprès du fabricant ou de son service après-vente.
max.
70 cm
min.
50 cm
Ne retirez jamais cette pla-
que signalétique, les ren-
seignements qu'elle contient
sont très importants.
a
b
