INSTRUCCIONES DE INSTALACIÓN

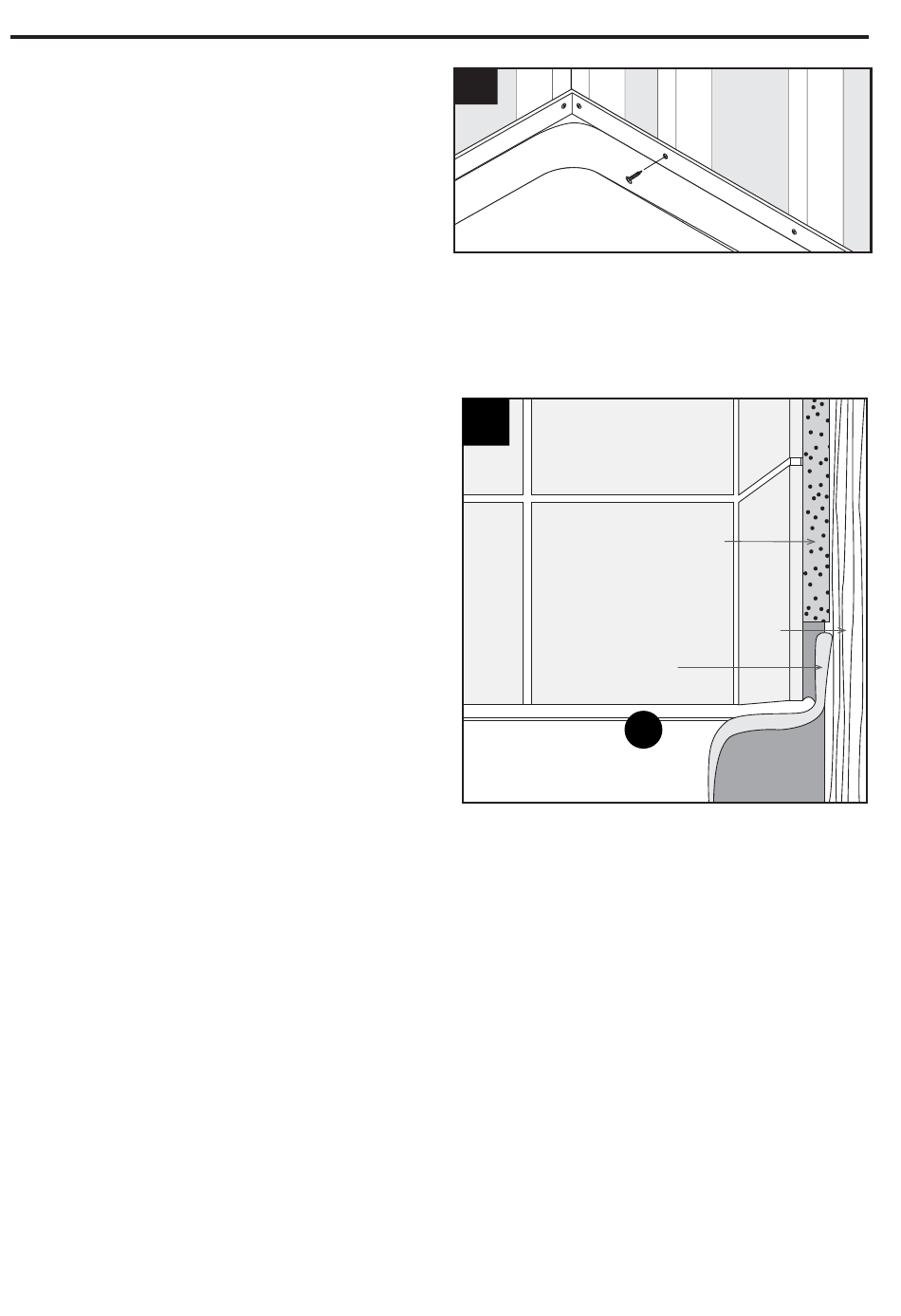

6a. Pretaladre el orificio con una broca de
3,17 mm. Enrosque la brida en todos los
montantes después del pretaladrado para
que no romper el acrílico.
6b. Si desea instalar con el sistema de pared
de ducha con plataforma, la brida de
clavado de la base debe estar unida
directamente a los montantes al descu-
bierto, con una tabla de respaldo unida a
los montantes sobre la brida de clavado.
Los materiales para pared se instalan en
el tablero de apoyo que se extiende hacia
abajo, frente al reborde para clavado y
apoyado sobre la base. No instalar la
base según esta configuración podría
provocar problemas con la instalación de
las paredes de ducha de plataforma o de
otros materiales para el revestimiento de
pared.
6a
6b
Pared de la ducha
Tablero de apoyo
Brida de clavado
Base para ducha
25
Viga
A
