PREPARACIÓN
Antes de comenzar la instalación del producto, asegúrese de tener todas las piezas. Compare
las piezas con la lista del contenido del paquete. Si alguna pieza está dañada o no está en el
paquete, no intente ensamblar o instalar el producto.
Tiempo aproximado de ensamblaje: 45 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): nivel, sierra de vaivén, cinta
métrica, lápiz, taladro eléctrico y gafas de seguridad.
Suministros necesarios para el ensamblaje (no se incluyen): tornillos de cabeza plana de 4,13
cm, calzas de madera, adhesivo para construcción, ensamble del desagüe, masilla de calafa-
teo de silicona y compuesto de mortero (opcional).
El nicho con montantes con subsuelo debe tener las dimensiones interiores que se muestran
en los diagrama de instalaciones de tubería para realizar una instalación adecuada.
La base de ducha requiere una abertura de piso de 15,24 cm x 15,24 cm para el desagüe de
5,08 cm, eliminación de desechos y rebose.
Un compuesto para nivelar pisos (mortero liso) o un compuesto de fraguado rápido similar
hecho específicamente para nivelar pisos puede usarse para subsuelos disparejos en lugar de
calzas.
INSTRUCCIONES DE INSTALACIÓN
Nota: se muestra el artículo #03492146; instrucciones aplicables en el orden inverso para el
artículo #03492145, ya que el desagüe se encuentra en el lado izquierdo en lugar del
lado derecho.

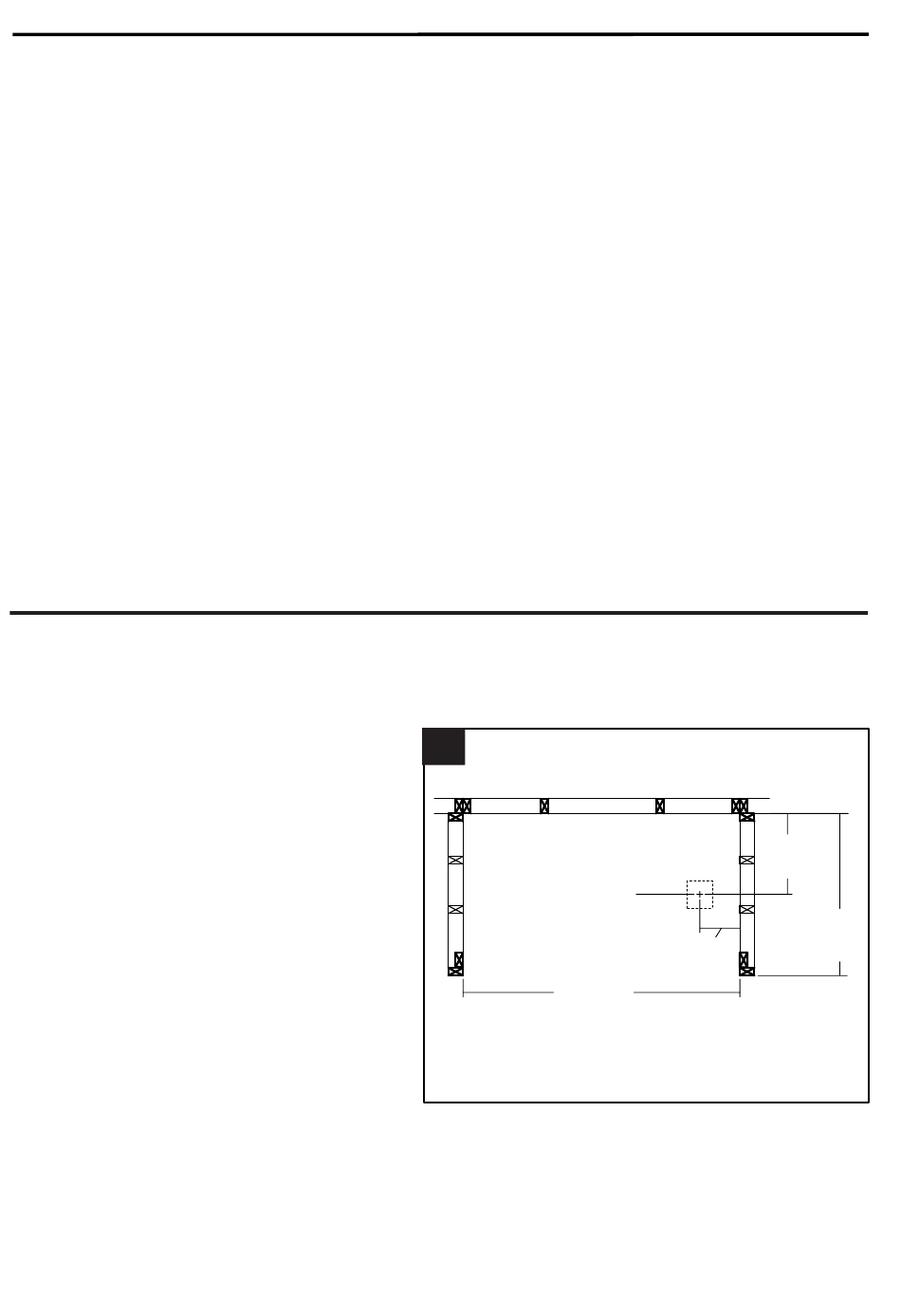

1.
Limpie el nicho completo diseñado
para la base de ducha (A) para dejar
los montantes al descubierto (no se
requiere para la instalación de pared
con baldosas). El nicho con montantes
no debe tener clavos, grapas ni torni-
llos. De ser necesario, corte una
abertura de desagüe en el subsuelo
con una sierra de vaivén (no se
incluye) para adaptar la tubería de
eliminación de desechos. Compruebe
que la tubería de eliminación de
desechos esté centrada según el
trazado del piso y de los montantes.
Asegúrese de que el nicho con mon-
tantes tenga el tamaño adecuado,
además de estar a escuadra y a
plomo. Consulte el trazado del sub-
suelo y de los montantes para obtener
las dimensiones. Revise que el sub-
suelo esté nivelado.
1
Línea central
de desagüe
152,4 cm
60 pulg.
El corte del piso (15,24 cm X 15,24 cm)
aparece como líneas discontinuas.
22
40,48 cm
15,94 pulg.
85,09 cm
33,5 pulg.
20,96 cm
8,25 pulg.
