PRÉPARATION
Avant de commencer l'installation de l'article, assurez-vous d'avoir toutes les pièces. Comparez
le contenu de l'emballage avec la liste des pièces. S'il y a des pièces manquantes ou
endommagées, ne tentez pas d'assembler ni d'installer l'article.
Temps d'assemblage approximatif : 45 minutes
Outils nécessaires pour l'assemblage (non inclus) : niveau, scie sauteuse, ruban à mesurer,
crayon, perceuse électrique et lunettes de sécurité.
Matériel nécessaire pour l'assemblage (non inclus) : vis à tête plate de 1 5/8 po, cales en bois,
colle de construction, ensemble de drain, calfeutrant à base de silicone et mortier (facultatif).
Les dimensions intérieures de la niche avec montants et sous-plancher doivent être indiquées
sur l'esquisse pour assurer une installation adéquate.
Une ouverture de 15,24 cm x 15,24 cm doit être présente dans le plancher afin d'y installer le
drain, le système d'évacuation et le trop-plein.
Sur un sous-plancher inégal, un produit de nivellement de plancher (mortier lisse) ou un produit
semblable à prise rapide spécialement conçu pour niveler les planchers peut être utilisé pour
remplacer les cales.
INSTRUCTIONS POUR L'INSTALLATION
Remarque : Les instructions suivantes sont celles pour l'article #03492146. Pour l'article
#03492145, inversez les instructions puisque le drain est situé à gauche et non à droite.
Retirez les cloisons sèches de la niche
1.
pour découvrir les montants entourant
la base de douche (A) (non requis
pour une installation sur un mur en
carreaux de céramique). Les montants
ne doivent pas contenir de clous,
d'agrafes ni de vis. Au besoin,
pratiquez une ouverture pour le drain
dans le sous-plancher à l'aide d'une
scie sauteuse (non incluse) qui convi-
endra au tuyau d'évacuation.
Assurez-vous de centrer le tuyau
d'évacuation par rapport aux montants
et au plancher. Assurez-vous que la
niche est de la bonne dimension,
d'équerre et d'aplomb. Vérifiez la
disposition des montants et du
sous-plancher pour connaître les
dimensions. Assurez-vous que le
sous-plancher est de niveau.

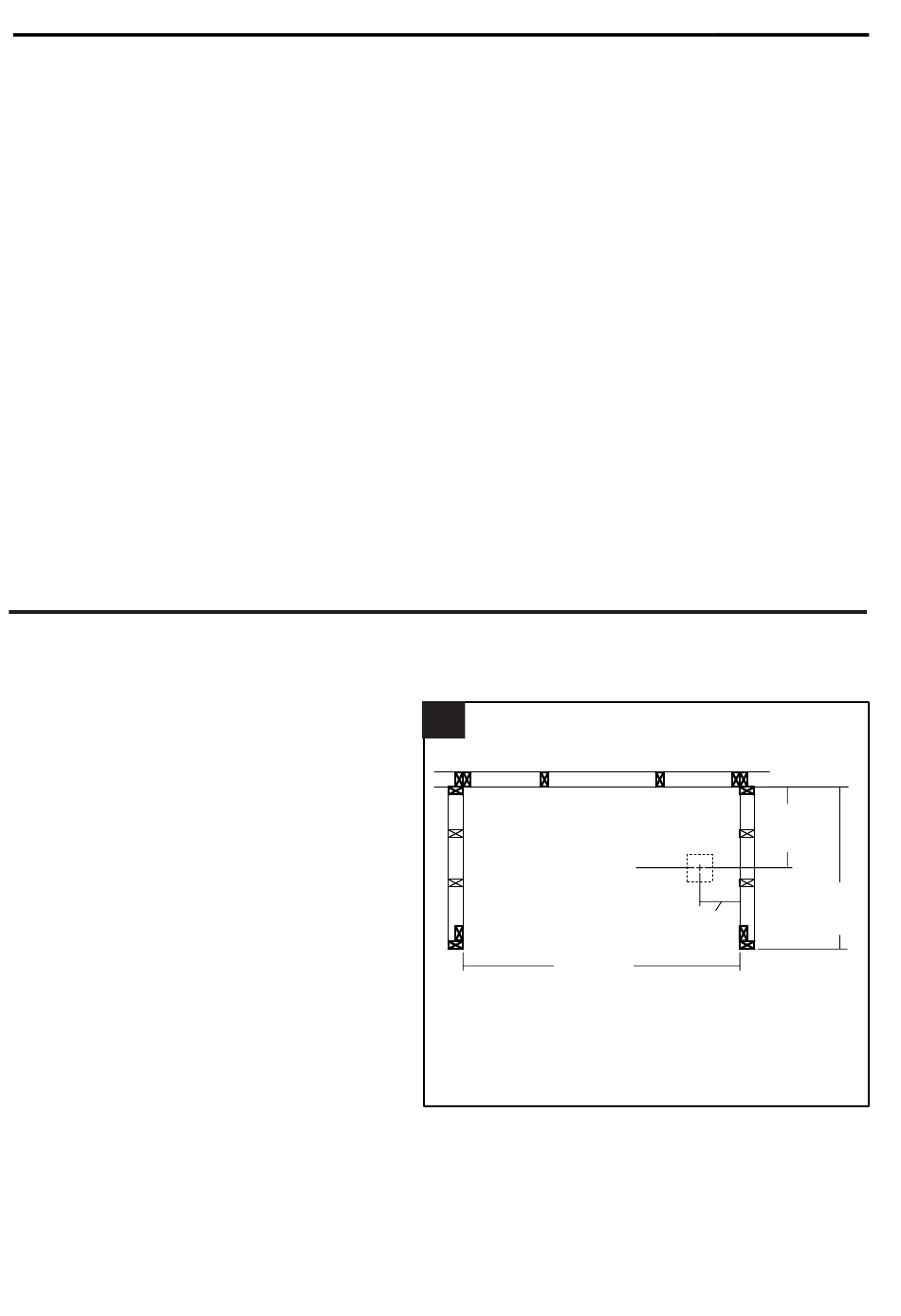

1
Médiane
du drain
152,4 cm
60 po
Découpe du plancher (15,24 cm x 15,24 cm)
illustrée par les pointillés.
13
40,48 cm
15 15/16 po
85,09 cm
33 1/2 po
20,96 cm
8 1/4 po
