PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ
浴室混水产品

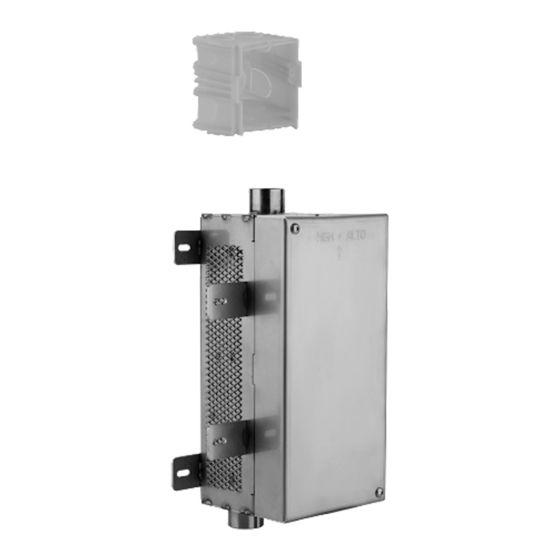

Art. 30629
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
www.gessi.com - gessi@gessi.it

Publicité

loading

Sommaire des Matières pour Gessi 30629

  • Page 1 PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN BAD-MISCHUNGSPROGRAMM PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ 浴室混水产品 Art. 30629 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
  • Page 2: Dati Tecnici

    PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Prima dell’installazione e messa in funzione Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del dispositivo, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità...
  • Page 3: Données Techniques

    PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Avant l’installation et la mise en fonction Attention! Les tuyaux d’alimentation doivent être rincés avec soin avant l’installation du dispositif, de sorte que ils ne restent pas de copeaux, des restes de soudage ou de chanvre, ou d’autres impuretés à...
  • Page 4: Τεχνικα Στοιχεια

    PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Πριν απο την εγκατασταση και εναρξη της λειτουργιας Προσοχή! Οι σωλήνες τροφοδοσίας πρέπει να ξεπλένονται προσεχτικά πριν από την εγκατάσταση της μπαταρίας προκειμένου να αποφευχθεί η παρουσία ψηγμάτων, υπολειμμάτων συγκολλητικής ουσίας ή...
  • Page 5 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位...
  • Page 6 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 1 Fig. 2 Uscita Mix Outlet Mix G 1/2” G 1/2” Calda Fredda Cold...
  • Page 7 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 INSTALLAZIONE Fig. 1 - Per creare un corretto alloggiamento per le parti incasso del prodotto è necessario verificare bene gli ingombri effettivi degli stessi, quindi posizionare le tubazioni della rete idrica utilizzando le connessioni preposte.
  • Page 8 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Superficie piastrellata Fig.
  • Page 9 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 INSTALLAZIONE (continua...) Fig. 3 - Verificare che la posizione delle parti incasso rientri nei limiti riportati in figura. Fig. 4 - Verificare i limiti di installazione delle parti incasso nelle diverse applicazioni. INSTALLATION (continues...) Fig.
  • Page 10 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 5 Fig. 6 Fig. 7 Fig. 8 usare canapa o teflon use hemp or teflon employer chanvre ou teflon Uscita Mix benutzen Sie Hanf oder Teflon usar cáñamo o teflon Outlet Mix используйте...
  • Page 11 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 INSTALLAZIONE (continua...) Fig. 5-6 - Stabilizzare le parti incasso all’interno della parete verificando, con l’utilizzo di una livella a bolla d’aria, il corretto posizionamento orizzontale, verticale e parallelo alla parete. Fig.
  • Page 12 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 9 Fig. 10 Chiuso Closed Aperto Open Aprire Open Fig. 11 Fig. 12 2,5 mm Chiudere Close 2,5 mm...
  • Page 13 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 INSTALLAZIONE (continua...) Fig. 9 - Aprire la rete idrica di alimentazione. Fig. 10 - Per verificare la tenuta della connessione in uscita aprire i rubinetti d'arresto posizionati all'interno della scatola incasso.
  • Page 14 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Non in dotazione Fig. 13 Fig. 14 Not supplied Non fournie Nicht mitgelieferte Excluida del suministro Не включается в комплект поставки Δεν παρέχεται 非随配...
  • Page 15 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 INSTALLAZIONE (CONTINUA...) Fig. 13 - Installare un tubo corrugato estendibile (non in dotazione) per il passaggio dei cavi elettrici tra i due componenti incasso. Fig. 14 - Murare completamente le parti incasso aderendo il più possibile alle protezioni degli stessi. Verificare, a parete finita, di rientrare nelle misure minime e massime di incasso indicate.
  • Page 16 ET 41943 - R0...
