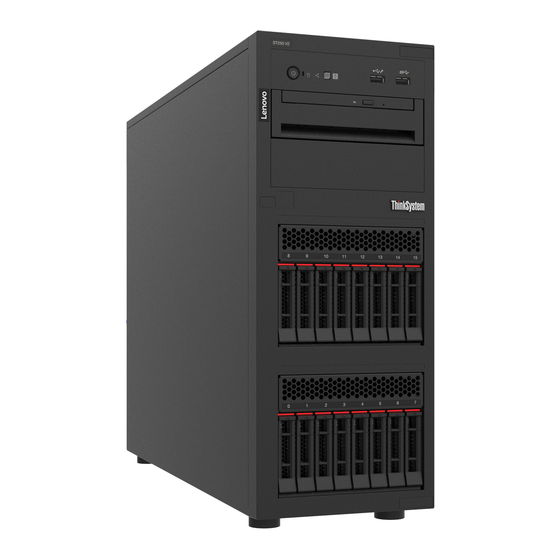

ThinkSystem ST250 V2
Guide de maintenance
Types de machine : 7D8F et 7D8G

Publicité

loading

Sommaire des Matières pour Lenovo ThinkSystem ST250 V2

  • Page 1 ThinkSystem ST250 V2 Guide de maintenance Types de machine : 7D8F et 7D8G...
  • Page 2 Avant d'utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l'adresse : http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html En outre, assurez-vous que vous avez pris connaissance des dispositions relatives à la garantie Lenovo associée à votre serveur, disponibles à l'adresse : http://datacentersupport.lenovo.com/warrantylookup Deuxième édition (Avril 2022)
  • Page 3 Liste de contrôle d'inspection de sécurité . . . panneau frontal ....108 Remarques sur la fiabilité du système ..© Copyright Lenovo 2022...
  • Page 4 ....221 Retrait d’un module d’alimentation flash RAID ....167 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 5 ....228 Index ....231 Remarques importantes ... 228 © Copyright Lenovo 2022...
  • Page 6 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 7 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2022...
  • Page 8 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l'audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
  • Page 9 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
  • Page 10 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 11 Chapitre 1. Introduction Le serveur ThinkSystem ST250 V2 est un serveur au format tour 4U conçu pour être performant et extensible en fonction de différentes charges de travail informatiques. Avec sa conception modulaire, le serveur peut être personnalisé en vue d'une capacité de stockage maximale ou d'une densité de stockage élevée avec des options d'entrée/sortie à...
  • Page 12 Scannez le code QR à l'aide d'un appareil mobile et d'une application de lecture de code QR afin d'accéder rapidement au site Web de maintenance Lenovo de ce ThinkSystem ST250 V2 Guide de maintenance...
  • Page 13 Figure 3. Code QR Format de serveur Le serveur ThinkSystem ST250 V2 est conçu pour prendre en charge les formats tour et armoire. Vous pouvez modifier le serveur de format tour en format rack en installant le kit de conversion de tour en rack.
  • Page 14 • Maximum : 128 Go • Emplacements : quatre connecteurs DIMM (deux canaux, deux barrettes DIMM par canal) • Prise en charge des modules UDIMM 8 Go, 16 Go et 32 Go TruDDR4 ECC 3 200 MHz ThinkSystem ST250 V2 Guide de maintenance...
  • Page 15 Tableau 1. Spécifications (suite) Spécification Description Baies d'unité (varie selon Les baies d’unité disponibles varient en fonction du modèle. le modèle) • Baies d'unités de stockage : – Configurations avec unité à remplacement standard 3,5 pouces – Huit unités 3,5 pouces •...
  • Page 16 – Un connecteur Video Graphics Array (VGA) – Un connecteur série – Un connecteur réseau Lenovo XClarity Controller – Deux connecteurs Ethernet (partagés avec le connecteur réseau Lenovo XClarity Controller) – Quatre connecteurs USB 3.2 Gen 2 (10 Gb) • Deux RJ45 1 Gb/s avec BCM 5720 Réseau...
  • Page 17 • Plage haute : 200 à 240 V CA • Plage de fréquence d'entrée : 50 à 60 Hz Remarque : Le ThinkSystem ST250 V2 prend uniquement en charge la puissance d’entrée en CA. N’utilisez pas d’alimentation 240 V CC.
  • Page 18 – Les GPU, les adaptateurs Ethernet 10/25 GbE et les alimentations redondantes ne devraient pas être installées dans le cadre de cette configuration. Le serveur ThinkSystem ST250 V2 est conforme aux caractéristiques de la norme Environnement ASHRAE Catégorie A2. Selon les configurations du matériel informatique, certains modèles sont conformes aux caractéristiques des classes A3 et A4 de la norme...
  • Page 19 œuvre des pratiques permettant de maintenir des niveaux de particules et de gaz conformes aux réglementations sanitaires et de sécurité. Si Lenovo détermine que les niveaux de particules ou de gaz de votre environnement ont provoqué l'endommagement de l'unité, Lenovo peut, sous certaines conditions, mettre à...
  • Page 20 • Les pratiques recommandées relatives à la mise à jour du microprogramme sont disponibles sur le site suivant : – http://lenovopress.com/LP0656 • Le microprogramme le plus récent est disponible sur le site suivant : – http://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/st250v2/7D8F/downloads ThinkSystem ST250 V2 Guide de maintenance...
  • Page 21 • Mise à jour hors bande. L’installation ou mise à jour est effectuée par le Lenovo XClarity Controller qui collecte la mise à jour puis la dirige vers le sous-système ou le périphérique cible. Les mises à jour hors bande n'ont pas de dépendance sur un système d'exploitation qui s'exécute sur l'unité...
  • Page 22 2. Pour les mises à jour du microprogramme du BMC et de l’UEFI. • Lenovo XClarity Provisioning Manager Depuis Lenovo XClarity Provisioning Manager, vous pouvez mettre à jour le microprogramme de Lenovo XClarity Controller, le microprogramme UEFI et le logiciel Lenovo XClarity Provisioning Manager.
  • Page 23 Lenovo XClarity Essentials OneCLI est un ensemble d'applications de ligne de commande qui peuvent être utilisées pour gérer les serveurs Lenovo. Son application de mise à jour permet de mettre à jouer le microprogramme et les pilotes de périphérique de vos serveurs. La mise à jour peut être effectuée dans le système d'exploitation hôte du serveur (en bande) ou à...
  • Page 24 Astuces Lenovo met régulièrement à jour le site Web du support pour vous fournir les dernières astuces et techniques qui vous permettent de résoudre des problèmes pouvant survenir sur votre serveur. Ces Astuces (également appelées astuces RETAIN ou bulletins de maintenance) fournissent des procédures de contournement ou de résolution des problèmes liés au fonctionnement de votre serveur.
  • Page 25 « Mise hors tension du serveur » à la page Mise hors tension du serveur Le serveur reste en état de veille lorsqu’il est connecté à une source d’alimentation, ce qui permet au Lenovo XClarity Controller de répondre aux demandes distantes de mise sous tension. Pour couper l'alimentation du serveur (voyant de mise sous tension éteint), vous devez déconnecter tous les câbles d'alimentation.
  • Page 26 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 27 Cette section fournit des informations pour vous aider à localiser les composants serveur. Identification de votre serveur Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, les informations telles que le type de machine, le modèle et le numéro de série permettent aux techniciens du support d'identifier votre serveur et de vous apporter un service plus rapide.
  • Page 28 Vous pouvez scanner le code QR avec un appareil mobile pour accéder rapidement aux informations, notamment aux informations relatives à l'installation et aux remplacement des pièces, ainsi qu'aux codes d'erreur. La figure suivante présente le code QR. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 29 Figure 6. Emplacement du code QR Vue avant La vue avant du serveur varie selon le modèle. L’illustration suivante présente les composants serveur qui peuvent être présents à l’avant de ce serveur. Chapitre 2 Composants serveur...
  • Page 30 Le nombre de baies d’unité disponibles varie en fonction du modèle. Reportez-vous à « Configuration des unités » à la page 21 pour voir le tableau complet des configurations. Les baies d’unité vides doivent être occupées par des obturateurs d’unité. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 31 Configuration des unités Élé- Huit unités Six unités Huit unités Seize unités Quatre unités ment 3,5 pouces à 3,5 pouces à 3,5 pouces 2,5 pouces 3,5 pouces remplacement remplacement remplaçables remplaçables remplaçables standard standard à chaud à chaud à chaud Unités de Unités de Unités de...
  • Page 32 Allumé, fixe Vert L'unité est activée. Vert Clignotant L’unité est en cours d’accès. Aucune L'unité n'est pas active. Éteint Voyant d'activité réseau Le voyant d'activité du réseau vous permet d'identifier l'activité et la connectivité réseau. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 33 ID du système, l’état des voyants ID du système change. Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour modifier l’état des voyants ID du système afin d’identifier plus facilement et visuellement le serveur parmi d’autres serveurs.
  • Page 34 Processeur et dissipateur thermique Ventilateur système avant 2 Ventilateur système arrière Emplacements DIMM Support de module d’alimentation flash RAID Vue arrière Utilisez les informations suivantes pour repérer les connecteurs et les composants à l’arrière du serveur. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 35 Vue arrière des modèles de serveur à bloc Vue arrière des modèles de serveur à deux blocs d'alimentation fixe d'alimentation remplaçables à chaud Figure 9. Vue arrière Tableau 6. Composants à l'arrière des modèles de serveur avec un bloc d'alimentation fixe ou deux blocs d'alimentation remplaçables à...
  • Page 36 Quatre emplacements PCIe se trouvent sur la carte mère. Ils vous permettent d’installer les adaptateurs PCIe appropriés. Pour plus d’informations sur les emplacements PCIe, voir « Spécifications » à la page Voyants de la vue arrière La figure de cette rubrique illustre les voyants situés à l'arrière du serveur. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 37 Figure 10. Voyants de la vue arrière du serveur Tableau 7. Voyants situés sur la face arrière du serveur Légende Légende Voyant de liaison Ethernet (vert) Voyant de sortie d'alimentation (vert) Voyant d'activité Ethernet (vert) Voyant d'erreur du bloc d'alimentation (jaune) Voyant d'entrée d'alimentation (vert) Voyants d'état Ethernet Chaque connecteur réseau dispose de deux voyants d'état.
  • Page 38 éteint, remplacez le bloc d'alimentation. Voyant d'erreur du bloc • Éteint : Le bloc d'alimentation fonctionne normalement. d'alimentation • Jaune : Le bloc d'alimentation est défaillant. Pour résoudre le problème, remplacez le bloc d'alimentation. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 39 Composants de la carte mère La figure de cette section présente l'emplacement des composants sur la carte mère. Figure 11. Composants de la carte mère Tableau 8. Composants sur la carte mère Légende Légende Connecteur du ventilateur arrière SATA 4 Connecteur VGA avant Connecteur du ventilateur 4 pour le ventilateur avant...
  • Page 40 Connecteur Ethernet 2 SATA 7 Connecteur Ethernet 1 (partagé avec le port réseau XCC) SATA 0 à 3 Port de gestion Lenovo XClarity Controller (XCC) Connecteur SGPIO1 Connecteur de port série et VGA SATA 5 Voyant de la carte mère L’illustration de la présente section décrit les voyants de la carte mère.
  • Page 41 Cavalier de mise à jour forcée de Lenovo • Broches 1 et 2 : Normal (par défaut). XClarity Controller • Broches 2 et 3 : Forcer le Lenovo XClarity Controller à mettre à jour vers la dernière version. Cavalier CMOS d'effacement •...
  • Page 42 Tableau 11. Plaque arrière à remplacement standard 3,5 pouces (baie 0 à 3) Numéro de baie dans le boîtier d’unités de disque dur inférieur Connecteur d’interface/SATA SATA 3 Connecteur d’interface/SATA SATA 2 Connecteur d’interface/SATA SATA 1 Connecteur d’interface/SATA SATA 0 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 43 Plaque arrière à remplacement standard 3,5 pouces (baie 4 à 7 sans unité de disque optique) Tableau 12. Plaque arrière à remplacement standard 3,5 pouces (baie 4 à 7 sans unité de disque optique) Numéro de baie dans le boîtier d’unités de disque dur inférieur Connecteur d’interface/SATA SATA 7...
  • Page 44 Deux types de tableaux de distribution sont pris en charge par ce serveur : • « Tableau de distribution pour le bloc d’alimentation fixe » à la page 35 • « Tableau de distribution pour unités d’alimentation remplaçables à chaud » à la page 35 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 45 Tableau de distribution pour le bloc d’alimentation fixe Figure 14. Tableau de distribution pour le bloc d’alimentation fixe Tableau 16. Tableau de distribution pour le bloc d’alimentation fixe Connecteur d’alimentation du système sur le bloc Connecteur d’alimentation du système d’alimentation Connecteur d’alimentation du processeur sur le bloc Connecteur d’alimentation du processeur d’alimentation...
  • Page 46 « 4350/5350-8i » à la page 37 9350-8i Figure 16. Connecteurs 9350-8i Tableau 18. Connecteurs 9350-8i Connecteur du module d’alimentation flash RAID 9350-16i Figure 17. Connecteurs 9350-16i Tableau 19. Connecteurs 9350-16i Connecteur du module d’alimentation flash RAID ThinkSystem ST250 V2 Guide de maintenance...
  • Page 47 4350/5350-8i Figure 18. Connecteurs 4350/5350-8 Verrous de serveur Le verrouillage du carter du serveur empêche tout accès non autorisé à l’intérieur de votre serveur. Le verrouillage de la porte avant (disponible sur certains modèles) empêche des accès non autorisés aux unités installées.
  • Page 48 Le verrou de câble verrouille également le carter du serveur. Il s'agit du même type de verrouillage que celui utilisé avec de nombreux ordinateurs portables. Vous pouvez commander un verrou de câble intégré directement auprès de Lenovo en recherchant Kensington à l'adresse : http://www.lenovo.com/support...
  • Page 49 Figure 21. Verrou de la porte avant Cheminement interne des câbles Certains des composants du serveur sont dotés de câbles internes destinés à des connecteurs spécifiques. Avant de connecter les câbles, lisez attentivement les instructions suivantes : • Mettez le serveur hors tension avant de connecter ou de déconnecter des câbles internes. •...
  • Page 50 Connecteur du ventilateur 2 pour le processeur Panneau avant Cette section décrit le cheminement des câbles pour le panneau avant. Remarque : Veillez à ce que tous les câbles passent dans les clips de fixation appropriés. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 51 Figure 23. Cheminement de câble pour le panneau avant Câble Vers À partir de Câble du panneau Panneau avant Connecteur du panneau avant sur la carte mère d'information opérateur Câble USB Panneau avant Connecteur USB avant sur la carte mère Chapitre 2 Composants serveur...
  • Page 52 Commutateur de détection d'intrusion Connecteur du commutateur d’intrusion d'intrusion sur la carte mère Unités de disque optique/à bande magnétique Cette section décrit le cheminement des câbles des modèles de serveur dotés d’unités de disque optique/à bande magnétique. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 53 Vers Connecteurs d’alimentation d’unités ODD/à bande Connecteur d’alimentation d’unités ODD/à bande magnétique magnétique sur la carte mère Connecteurs SATA d’unité ODD/à bande SATA 6, 7 magnétique Bloc d'alimentation fixe Cette section décrit le cheminement des câbles pour le bloc d'alimentation fixe. Remarques : •...
  • Page 54 Cordon d’alimentation du Connecteur d’alimentation Connecteur d’alimentation du processeur sur la carte processeur du processeur mère Cordon d'alimentation Connecteur d’alimentation Connecteur d'alimentation système sur la carte mère système du système ThinkSystem ST250 V2 Guide de maintenance...
  • Page 55 Blocs d’alimentation redondants Cette section décrit le cheminement des câbles pour les blocs d’alimentation redondants. Remarque : Veillez à ce que tous les câbles passent dans les clips de fixation appropriés Figure 25. Cheminement des câbles pour les unités d’alimentation redondantes Câble De (tableau de distribution) Vers...
  • Page 56 Cette section décrit le cheminement des câbles pour les modèles de serveur dotés de quatre unités à remplacement standard 3,5 pouces (RAID logiciel). Vers Connecteur d’alimentation de fond de panier 1 Plaque arrière inférieure SATA 0 à 3 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 57 Huit unités 3,5 pouces à remplacement standard Cette section décrit le cheminement des câbles pour les modèles de serveur dotés de huit unités à remplacement standard 3,5 pouces (RAID logiciel). Les options suivantes sont disponibles pour cette configuration : • «...
  • Page 58 Six unités 3,5 pouces à remplacement standard avec ODD/unités à bande magnétique Cette section décrit le cheminement des câbles des modèles de serveur dotés de six unités à remplacement standard 3,5 pouces et d’unités ODD/à bande magnétique (RAID logiciel). ThinkSystem ST250 V2 Guide de maintenance...
  • Page 59 Vers Vers Connecteur Connecteur d’alimentation de fond d’alimentation de fond Plaque arrière de panier 1 de panier 2 supérieure SATA 4, 5 SATA 0 à 3 Connecteur Connecteurs d’alimentation d’unités Plaque arrière inférieure d’alimentation d’unités ODD/à bande ODD/à bande magnétique sur la carte magnétique mère Connecteurs SATA...
  • Page 60 à chaud 3,5 pouces. Les options suivantes sont disponibles pour cette configuration : • « RAID logiciel » à la page 51 • « Un adaptateur RAID 8i » à la page 52 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 61 RAID logiciel Vers Connecteur d’alimentation de fond de panier Connecteur d’alimentation de fond de panier 1 inférieur Connecteur de fond de panier SAS/SATA inférieur SATA 0 à 3 Chapitre 2 Composants serveur...
  • Page 62 Un adaptateur RAID 8i Vers Connecteur d’alimentation de fond de panier Connecteur d’alimentation de fond de panier 1 inférieur Connecteur de fond de panier SAS/SATA inférieur ThinkSystem ST250 V2 Guide de maintenance...
  • Page 63 Huit unités 3,5 pouces remplaçables à chaud Cette section décrit le cheminement des câbles pour les modèles de serveur dotés de huit unités remplaçables à chaud 3,5 pouces. • « RAID logiciel » à la page 53 • « Un adaptateur RAID 8i » à la page 54 RAID logiciel Vers Connecteur d’alimentation de fond de panier...
  • Page 64 Cette section décrit le cheminement des câbles pour les modèles de serveur dotés de huit unités remplaçables à chaud 2,5 pouces. • « RAID logiciel » à la page 55 • « Un adaptateur RAID 8i » à la page 56 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 65 RAID logiciel Vers Connecteur d’alimentation de fond de panier Connecteur d’alimentation de fond de panier 1 inférieur Connecteur de fond de panier SAS/SATA SATA 4, 5, 6, 7 inférieur 1 Connecteur de fond de panier SAS/SATA SATA 0 à 3 inférieur 0 Fond de panier inférieur Connecteur SGPIO1...
  • Page 66 Cette section décrit le cheminement des câbles pour les modèles de serveur dotés de seize unités remplaçables à chaud 2,5 pouces. • « Un adaptateur RAID 9350-16i » à la page 57 • « Deux adaptateurs RAID 4350/5350-8i » à la page 58 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 67 Un adaptateur RAID 9350-16i Vers Connecteur d’alimentation de fond de panier Connecteur d’alimentation de fond de panier 1 inférieur Connecteur de fond de panier SAS/SATA inférieur 1 Connecteur de fond de panier SAS/SATA inférieur 0 Connecteur d’alimentation de fond de panier Connecteur d’alimentation de fond de panier 2 supérieur Connecteur de fond de panier SAS/SATA...
  • Page 68 Cette section décrit le cheminement des câbles des modèles de serveur avec quatre unités remplaçables à chaud 3,5 pouces et huit unités remplaçables à chaud 2,5 pouces. • « Un adaptateur RAID 9350-16i » à la page 59 • « Deux adaptateurs RAID 4350/5350-8i » à la page 60 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 69 Un adaptateur RAID 9350-16i Vers Connecteur d’alimentation de fond de panier Connecteur d’alimentation de fond de panier 1 inférieur Connecteur de fond de panier SAS/SATA inférieur Connecteur d’alimentation de fond de panier Connecteur d’alimentation de fond de panier 2 supérieur Connecteur de fond de panier SAS/SATA supérieur 1 Connecteur de fond de panier SAS/SATA...
  • Page 70 Pour plus d’informations sur la commande de pièces affichées dansFigure 26 « Composants serveur » à la page 61 http://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/st250v2/7D8F/parts Remarque : Selon le modèle, il est possible que votre serveur diffère légèrement de l'illustration. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 71 • Unité remplaçable par l'utilisateur (CRU) de niveau 1 : la réinstallation des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l'utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d'installation vous seront facturés.
  • Page 72 √ chaud 2,5 pouces Porte avant √ Adaptateur d’unité 2,5 pouces à √ 3,5 pouces Obturateur d'unité 3,5 pouces √ unité 3,5 pouces √ Fond de panier d'unité remplaçable à √ chaud 3,5 pouces ThinkSystem ST250 V2 Guide de maintenance...
  • Page 73 Tableau 21. Liste des composants (suite) Consomma- FRU (Field CRU de CRU de bles et Description Replaceable Index niveau 1 niveau 2 composants Unit) structurels Plaque arrière d'unité à remplacement √ standard 3,5 pouces Plaque arrière d’unité à remplacement √ standard 3,5 pouces avec ODD Boîtier d'unités de disque dur √...
  • Page 74 Assurez-vous que le cordon d'alimentation est conforme aux normes de sécurité en vigueur dans le pays où l'unité sera installée. • Les cordons d'alimentation autorisés dans une région ou un pays particulier ne sont généralement disponibles que dans cette région ou dans ce pays. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 75 • Avant d'installer un nouveau serveur, téléchargez et appliquez les microprogrammes les plus récents. Vous serez ainsi en mesure de résoudre les incidents connus et d'optimiser les performances de votre serveur. Accédez à ThinkSystem ST250 V2 Pilotes et logiciels pour télécharger les mises à jour de microprogramme pour votre serveur.
  • Page 76 Cet équipement doit être installé par un technicien qualifié, conformément aux directives NEC, IEC 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l'audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo ThinkSystem ST250 V2 Guide de maintenance...
  • Page 77 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
  • Page 78 • Retirez le dispositif de son emballage et installez-le directement dans le serveur sans le poser entre- temps. Si vous devez le poser, replacez-le dans son emballage antistatique. Ne posez jamais le dispositif sur le serveur ou sur une surface métallique. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 79 • Lorsque vous manipulez le dispositif, tenez-le avec précaution par ses bords ou son cadre. • Ne touchez pas les joints de soudure, les broches ou les circuits à découvert. • Tenez le dispositif hors de portée d’autrui pour éviter un possible endommagement. Remplacement du fond de panier d’unité...
  • Page 80 Etape 3. Retirez le boîtier d’unités de disque dur du châssis. Appuyez sur et maintenez enfoncé le taquet de déverrouillage du boîtier d’unités de disque dur. Faites coulisser délicatement le boîtier d’unités de disque dur hors du châssis. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 81 Figure 28. Retrait du boîtier d’unités de disque dur Etape 4. Retirez le fond de panier ou la plaque arrière (voir « Retrait d'un fond de panier d'une unité de disque dur remplaçable à chaud 3,5 pouces » à la page 73 «...
  • Page 82 3,5 pouces » à la page 92). 3. Reconnectez les câbles au fond de panier ou à la plaque arrière. 4. Terminez le remplacement de composants. Voir « Fin du remplacement des composants » à la page 197. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 83 Remplacement d'un fond de panier d'une unité de disque dur remplaçable à chaud de 3,5 pouces Suivez les instructions énoncées dans cette section pour retirer et installer un fond de panier d’unité remplaçable à chaud 3,5 pouces/2,5 pouces. Cette rubrique concerne uniquement les modèles de serveur équipés d'unités remplaçables à chaud. Retrait d'un fond de panier d'une unité...
  • Page 84 Sortez le piston bleu qui fixe le fond de panier. Soulevez légèrement le fond de panier pour le dégager du boîtier d’unités de disque dur. Retirez le fond de panier du boîtier d'unités de disque dur interne. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 85 Figure 31. Retrait du fond de panier d’unité remplaçable à chaud Une fois cette tâche terminée Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. Installation d'un fond de panier d'une unité...
  • Page 86 Remarque : La section suivante concerne uniquement les modèles de serveur équipés de plaques arrière à remplacement standard 3,5 pouces. Retrait d'une plaque arrière d'unité à remplacement standard 3,5 pouces Suivez les instructions de cette section pour retirer la plaque arrière d’unité à remplacement standard 3,5 pouces. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 87 À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation.
  • Page 88 Soulevez légèrement la plaque arrière pour la dégager du boîtier d’unités de disque dur. Retirez la plaque arrière du boîtier d’unités de disque dur. Figure 34. Retrait de la plaque arrière d’unité à remplacement standard Une fois cette tâche terminée ThinkSystem ST250 V2 Guide de maintenance...
  • Page 89 Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. Installation de la plaque arrière à remplacement standard 3,5 pouces Suivez les instructions de cette section pour installer la plaque arrière d’unité à remplacement standard 3,5 pouces.
  • Page 90 Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 91 • S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant.
  • Page 92 • S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant.
  • Page 93 Ne pas : – La jeter à l'eau – L'exposer à une température supérieure à 100 °C (212 °F) – La réparer ou la démonter Ne mettez pas la pile à la poubelle. Pour la mise au rebut, reportez-vous à la réglementation en vigueur.
  • Page 94 Etape 1. Repérez l’unité que vous souhaitez retirer et appuyez sur le bouton de déverrouillage pour déverrouiller la poignée du tiroir d’unité. Figure 38. Déverrouillage de la poignée du tiroir d’unité Etape 2. Saisissez la poignée du tiroir et sortez avec soin l'unité de sa baie. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 95 Figure 39. Retrait de l’unité remplaçable à chaud du plateau d’unité Une fois cette tâche terminée 1. Installez une nouvelle unité ou un nouvel obturateur d’unité dans la baie d’unité libre (voir « Installation d'une unité remplaçable à chaud » à la page 85).
  • Page 96 Figure 40. Installation de l’unité remplaçable à chaud Une fois cette tâche terminée 1. Si vous avez des unités supplémentaires à installer, faites-le maintenant ; si l’une des baies d’unité reste vide, placez-y un obturateur de baie d’unité. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 97 2. Terminez le remplacement de composants. Voir « Fin du remplacement des composants » à la page 197. 3. Observez le voyant d’activité de l’unité pour vérifier que celle-ci fonctionne correctement. Voir « Panneau avant » à la page 21 pour plus de détails.
  • Page 98 2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 99 • Pour obtenir une liste exhaustive des périphériques en option et des unités pris en charge par le serveur, voir : https://static.lenovo.com/us/en/serverproven/index.shtml • Les baies d'unité sont numérotées pour indiquer l'ordre d'installation (en partant de « 0 »). Suivez l'ordre d'installation lorsque vous installez une unité.
  • Page 100 Remplacement d’un disque dur 2,5 pouces à partir de la baie d’unité 3,5 pouces Suivez les instructions énoncées dans cette section pour retirer et installer une unité 2,5 pouces d’une/dans une baie d’unité 3,5 pouces. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 101 L'intégrité EMI et le refroidissement du serveur sont assurés si toutes les baies d'unité sont occupées ou obturées. Le nombre d'unités de disque à remplacement standard installées sur votre serveur varie selon le modèle de serveur. Les baies vacantes sont occupées par des plateaux factices. Lors de l'installation d'une unité, conservez le plateau factice que vous avez retiré...
  • Page 102 Suivez les instructions de cette section pour installer une unité 2,5 pouces dans une baie d’unité 3,5 pouces. À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S002 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 103 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
  • Page 104 • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons ThinkSystem ST250 V2 Guide de maintenance...
  • Page 105 d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. • S009 ATTENTION : Pour éviter tout risque de blessure, déconnectez les câbles du ventilateur avant de retirer celui-ci de l'unité. • S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à...
  • Page 106 • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons ThinkSystem ST250 V2 Guide de maintenance...
  • Page 107 d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. • S009 ATTENTION : Pour éviter tout risque de blessure, déconnectez les câbles du ventilateur avant de retirer celui-ci de l'unité. • S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à...
  • Page 108 Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. • S009 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 109 ATTENTION : Pour éviter tout risque de blessure, déconnectez les câbles du ventilateur avant de retirer celui-ci de l'unité. • S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps. •...
  • Page 110 électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. • S009 ATTENTION : ThinkSystem ST250 V2 Guide de maintenance...
  • Page 111 Pour éviter tout risque de blessure, déconnectez les câbles du ventilateur avant de retirer celui-ci de l'unité. • S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps. •...
  • Page 112 Etape 2. Faites coulisser le ventilateur système arrière jusqu’à ce qu’il s’enclenche. Assurez-vous que les quatre embouts du ventilateur sont insérés dans les emplacements correspondants, comme indiqué. Figure 53. Installation du ventilateur système arrière ThinkSystem ST250 V2 Guide de maintenance...
  • Page 113 Etape 3. Connectez le cordon d’alimentation du ventilateur au connecteur du ventilateur arrière de la carte mère. Pour plus d'informations, voir « Composants de la carte mère » à la page 29 « Cordon d'alimentation du ventilateur » à la page Une fois cette tâche terminée Terminez le remplacement de composants.
  • Page 114 Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. Attention : ThinkSystem ST250 V2 Guide de maintenance...
  • Page 115 • Lisez le document « Conseils d'installation » à la page 65 pour vous assurer que vous travaillez en toute sécurité. Visionner la procédure Une vidéo de cette procédure est disponible sur YouTube : https://youtube.com/playlist?list= PLYV5R7hVcs-DoEcxrm2zKNpaKOdZ3f8Qc Procédure Etape 1. Installez le panneau frontal. Alignez les trois taquets en plastique situés sur le côté...
  • Page 116 Figure 56. Retrait de la porte avant Une fois cette tâche terminée Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 117 Installation de la porte avant Suivez les instructions de cette section pour installer la porte avant. À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S033 ATTENTION : Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu'elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.
  • Page 118 15). • Si le serveur est dans une armoire, retirez-le de celle-ci. • Retirez tout dispositif de verrouillage qui fixe le carter du serveur, par exemple un verrou Kensington ou un verrou à cadenas. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 119 Visionner la procédure Une vidéo de cette procédure est disponible sur YouTube : https://youtube.com/playlist?list= PLYV5R7hVcs-DoEcxrm2zKNpaKOdZ3f8Qc Procédure Etape 1. Créez des préparations pour cette tâche. Retirez le carter du serveur (voir « Retrait du carter du serveur » à la page 178).
  • Page 120 Alignez la patte sur le côté supérieur et le côté droit du bloc de carte du panneau avant sur le côté de l’orifice correspondant du châssis. Faites pivoter le bloc de carte du panneau avant pour l’insérer, jusqu’à ce qu’il s’enclenche. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 121 Les instructions de la présente section vous permettent de retirer ou d’installer un adaptateur GPU pleine hauteur et demi-longueur (FH/HL). Remarque : Pour une liste des adaptateurs GPU pris en charge, voir : https://static.lenovo.com/us/en/ serverproven/index.shtml Retrait d'un adaptateur GPU Les instructions de la présente section vous permettent de retirer un adaptateur GPU pleine hauteur et demi- longueur (FH/HL).
  • Page 122 Le cas échéant, retirez le processeur et le dissipateur thermique (voir « Retrait du processeur » à la page 163). Etape 2. Couchez le serveur sur le côté pour plus de facilité. Etape 3. Retirez l’adaptateur GPU. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 123 Figure 60. Retrait d’un adaptateur GPU Localisez l’adaptateur GPU que vous souhaitez retirer. Déconnectez son câble d’alimentation si nécessaire. Ouvrez le loquet de l’adaptateur, comme indiqué. Saisissez l’adaptateur GPU par ses bords et sortez-la avec précaution de l’emplacement PCIe. Une fois cette tâche terminée 1.
  • Page 124 GPU dans l’emplacement, jusqu’à ce qu’il soit solidement fixé. Fermez le loquet de l’adaptateur, comme indiqué. Raccordez le câble d'alimentation à l'adaptateur GPU si nécessaire. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 125 Figure 61. Installation d’un adaptateur GPU Une fois cette tâche terminée Terminez le remplacement de composants. Voir « Fin du remplacement des composants » à la page 197. Remplacement du dissipateur thermique et du module de ventilation Suivez les instructions de cette section pour retirer et installer le dissipateur thermique et le module de ventilation.
  • Page 126 Seul un technicien de maintenance qualifié est habilité à retirer les carters où l'étiquette est apposée. • S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps. • S033 ATTENTION : ThinkSystem ST250 V2 Guide de maintenance...
  • Page 127 Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu'elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux. Attention : • Lisez le document «...
  • Page 128 Suivez les instructions de cette section pour installer le dissipateur thermique et le module de ventilation. Cette procédure doit être exécutée par un technicien qualifié. À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S002 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 129 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
  • Page 130 Serrez la vis 1 et 2 : d’abord, serrez partiellement la vis 1, puis serrez entièrement la vis 2. Enfin, serrez entièrement la vis 1. Serrez la vis 3 et 4 : d’abord, serrez partiellement la vis 3, puis serrez entièrement la vis 4. Enfin, serrez entièrement la vis 3. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 131 Etape 4. Connectez le cordon d'alimentation du ventilateur au connecteur du ventilateur 2 de la carte mère. Pour plus d’informations, voir « Composants de la carte mère » à la page 29 « Cordon d'alimentation du ventilateur » à la page 40 Une fois cette tâche terminée Terminez le remplacement de composants.
  • Page 132 • Mettez l’emballage antistatique contenant le composant en contact avec une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection électrostatique. Visionner la procédure ThinkSystem ST250 V2 Guide de maintenance...
  • Page 133 Une vidéo de cette procédure est disponible sur YouTube : https://youtube.com/playlist?list= PLYV5R7hVcs-DoEcxrm2zKNpaKOdZ3f8Qc Procédure Etape 1. Poussez le commutateur d’intrusion dans l’emplacement, jusqu’à ce qu’il s’enclenche. Figure 65. Installer le commutateur de détection d'intrusion Etape 2. Raccordez le cordon au connecteur correspondant sur la carte mère. Pour plus d'informations, voir «...
  • Page 134 Etape 2. Choisissez le module de mémoire que vous souhaitez retirer du serveur, puis identifiez son connecteur sur la carte mère. La figure ci-après présente la localisation des emplacements des modules de mémoire sur la carte mère. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 135 Figure 66. Emplacements de module de mémoire sur la carte mère Etape 3. Ouvrez les pattes de retenue situées à chaque extrémité de l'emplacement du module de mémoire. Si nécessaire, en raison des contraintes d’espace, vous pouvez utiliser un outil pointu pour ouvrir les pattes de retenue.
  • Page 136 Ordres et règles d’installation d’un module de mémoire Les modules de mémoire doivent être installés dans un ordre spécifique, selon la configuration de mémoire du serveur. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 137 Ce serveur comporte quatre emplacements de module de mémoire. Pour obtenir une liste des options de modules de mémoire prises en charge, voir : https://static.lenovo.com/ us/en/serverproven/index.shtml Avant d'installer un module de mémoire, vérifiez que tous les modules de mémoire à installer sont du même type.
  • Page 138 élevée. Visionner la procédure Une vidéo de cette procédure est disponible sur YouTube : https://youtube.com/playlist?list= PLYV5R7hVcs-DoEcxrm2zKNpaKOdZ3f8Qc Procédure Etape 1. Repérez l’emplacement du module de mémoire sur la carte mère. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 139 La figure ci-après présente la localisation des emplacements des modules de mémoire sur la carte mère. Figure 70. Emplacements de module de mémoire sur la carte mère Etape 2. Ouvrez les pattes de retenue situées à chaque extrémité de l’emplacement du module de mémoire.
  • Page 140 Alignez le module de mémoire sur l’emplacement, puis placez délicatement le module de mémoire dans l’emplacement avec les deux mains. Appuyez fermement sur les deux extrémités du module de mémoire pour l’insérer dans l’emplacement jusqu’à ce que les pattes de retenue s’enclenchent en position fermée. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 141 Figure 72. Installation d'un module de mémoire Remarque : S'il reste un espace entre le module de mémoire et les pattes de retenue, le module n'est pas correctement inséré. Dans ce cas, ouvrez les pattes de retenue, retirez le module de mémoire et réinsérez-le.
  • Page 142 En faisant preuve de minutie, tirez la patte métallique sur le côté du châssis. Poussez l’unité de disque optique vers l’extérieur depuis l’arrière. Tirez délicatement l’unité de disque optique hors du châssis. Figure 73. Retrait d’une unité de disque optique ThinkSystem ST250 V2 Guide de maintenance...
  • Page 143 Une fois cette tâche terminée 1. Installez l'un des éléments suivants : • Une autre unité de disque optique ou une unité à bande magnétique. Voir « Installation d'un disque optique » à la page 133 « Installation d'une unité de bande » à la page 195.
  • Page 144 Etape 1. Si nécessaire, retirez l’obturateur de baie plastique de la baie d’unité de disque optique. Appuyez sur les pattes sur le côté de l’obturateur de baie plastique de la baie d’unité de disque optique. Retirez l’obturateur de baie d’unité, comme illustré. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 145 Figure 74. Retrait de l’obturateur de baie plastique de la baie d’unité de disque optique Etape 2. Si nécessaire, insérez deux doigts dans les orifices du blindage électromagnétique et retirez avec précaution le blindage électromagnétique hors du châssis. Chapitre 3 Procédures de remplacement de matériel...
  • Page 146 Etape 4. Relâchez la languette et continuez de faire coulisser l’unité de disque optique, jusqu’à ce qu’elle s’enclenche. Figure 76. Installation d’une unité de disque optique ThinkSystem ST250 V2 Guide de maintenance...
  • Page 147 PCIe pris en charge. Les adaptateurs PCIe varient selon leur type, mais les procédures d'installation et de retrait sont identiques. Remarque : Pour une liste des adaptateurs PCIe pris en charge, rendez-vous sur le site : https://static.lenovo.com/us/en/serverproven/index.shtml Retrait d'un adaptateur PCIe Suivez les instructions de cette section pour retirer un adaptateur PCIe.
  • Page 148 139). Sinon, installez un support pour couvrir l’emplacement. 2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 149 Installation d'un adaptateur PCIe Suivez les instructions de cette section pour installer l’adaptateur PCIe. À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité.
  • Page 150 Suivez les instructions énoncées dans cette section pour retirer et installer le tableau de distribution. Retrait du tableau de distribution du bloc d’alimentation fixe Suivez les instructions énoncées dans cette section pour retirer le tableau de distribution du bloc d’alimentation fixe. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 151 À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S001 DANGER Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : –...
  • Page 152 Suivez les instructions énoncées dans cette section pour installer le tableau de distribution du bloc d’alimentation fixe. À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S001 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 153 DANGER Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : – Branchez tous les cordons d’alimentation sur une prise de courant/source d’alimentation correctement câblée et mise à la terre. –...
  • Page 154 Suivez les instructions énoncées dans cette section pour retirer le tableau de distribution de l’alimentation redondante et remplaçable à chaud. À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S001 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 155 DANGER Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : – Branchez tous les cordons d’alimentation sur une prise de courant/source d’alimentation correctement câblée et mise à la terre. –...
  • Page 156 Suivez les instructions énoncées dans cette section pour installer le tableau de distribution de l’alimentation redondante et remplaçable à chaud. À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S001 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 157 DANGER Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : – Branchez tous les cordons d’alimentation sur une prise de courant/source d’alimentation correctement câblée et mise à la terre. –...
  • Page 158 à l’aide des clips de fixation. Etape 5. Alignez l’emplacement du carter du tableau de distribution sur celui du boîtier d’alimentation. Ensuite, fixez le carter du tableau de distribution avec la vis. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 159 Figure 83. Installation du carter du tableau de distribution Une fois cette tâche terminée • Raccordez les cordons au connecteur correspondant sur la carte mère. Pour plus d'informations, voir « Composants de la carte mère » à la page 29 «...
  • Page 160 Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. • S035 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 161 ATTENTION : N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui portent cette étiquette. Aucune pièce de ces composants n'est réparable. Si vous pensez qu'ils peuvent être à...
  • Page 162 Installation du bloc d'alimentation fixe Suivez les instructions de cette section pour installer le bloc d’alimentation fixe. À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S001 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 163 DANGER Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : – Branchez tous les cordons d’alimentation sur une prise de courant/source d’alimentation correctement câblée et mise à la terre. –...
  • Page 164 Faites coulisser le bloc d’alimentation fixe dans la baie, comme illustré, jusqu’à ce qu’il s’enclenche. Assurez-vous que les quatre trous de vis du bloc d’alimentation fixe sont bien alignés sur les trous correspondants situés à l’arrière du châssis. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 165 Installez les quatre vis pour fixer le bloc d’alimentation fixe. Figure 88. Installation d’un bloc d’alimentation fixe Une fois cette tâche terminée 1. Branchez tous les câbles sur l'alimentation fixe aux connecteurs correspondants sur la carte mère. Voir « Bloc d'alimentation fixe » à la page 2.
  • Page 166 Figure 89. Étiquette de l'alimentation remplaçable à chaud NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the ThinkSystem ST250 V2 Guide de maintenance...
  • Page 167 equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty. Attention : Ce type de bloc d'alimentation est remplaçable à chaud uniquement lorsque deux blocs d'alimentation sont installés pour la redondance.
  • Page 168 Suivez les instructions de cette section pour installer l’alimentation redondante et remplaçable à chaud. À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S001 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 169 DANGER Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : – Branchez tous les cordons d’alimentation sur une prise de courant/source d’alimentation correctement câblée et mise à la terre. –...
  • Page 170 Figure 91. Étiquette de l'alimentation remplaçable à chaud • Vérifiez que les périphériques que vous installez sont pris en charge. Pour obtenir la liste des périphériques en option pris en charge par le serveur, rendez-vous sur le site https://static.lenovo.com/us/en/serverproven/index.shtml Attention : ThinkSystem ST250 V2 Guide de maintenance...
  • Page 171 • Lisez le document « Conseils d'installation » à la page 65 pour vous assurer que vous travaillez en toute sécurité. • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique. Visionner la procédure Une vidéo de cette procédure est disponible sur YouTube : https://youtube.com/playlist?list=...
  • Page 172 2. Si le serveur est hors tension, mettez-le sous tension. Vérifiez que le voyant d'entrée d'alimentation et le voyant de sortie d'alimentation du bloc d'alimentation sont allumés, indiquant que le bloc fonctionne correctement. 3. Terminez le remplacement de composants. Voir « Fin du remplacement des composants » à la page 197. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 173 Remplacement du processeur Suivez les instructions énoncées dans cette section pour le retrait et l’installation d’un processeur. Attention : Avant de commencer à remplacer un processeur, vérifiez que vous disposez d’un chiffon doux imbibé d’alcool (numéro de référence 00MP352) et de pâte thermoconductrice grise (numéro de référence 41Y9292).
  • Page 174 « Installation du processeur » à la page 164). 2. Emballez la carte mère défectueuse et renvoyez-la à Lenovo. Pour éviter tout dommage pendant le transport, réutilisez l’emballage de la nouvelle carte mère et suivez toutes les instructions d’emballage disponibles.
  • Page 175 À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation.
  • Page 176 Remplacement d'un module d'alimentation flash RAID Suivez les instructions de cette section pour retirer et installer le module d’alimentation flash RAID (supercondensateur). Remarque : Cette section concerne uniquement les modèles de serveur équipés de modules d’alimentation flash RAID. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 177 Le module d’alimentation flash RAID protège la mémoire cache sur l’adaptateur RAID installé. Vous pouvez acheter un module d’alimentation flash RAID auprès de Lenovo. Pour connaître la liste des options prises en charge, voir : https://static.lenovo.com/us/en/serverproven/index.shtml Retrait d’un module d’alimentation flash RAID Suivez les instructions de cette section pour retirer un module d’alimentation flash RAID...
  • Page 178 Installation d’un module d’alimentation flash RAID Suivez les instructions de cette section pour installer un module d’alimentation flash RAID (supercondensateur). À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 179 • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
  • Page 180 « Fin du remplacement des composants » à la page 197. Remplacement du serveur Les instructions de la présente section vous permettent de retirer le serveur des glissières ou de l’installer sur les glissières. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 181 Retrait du serveur des glissières Suivez les instructions de cette section pour retirer ST250 V2 des glissières. S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation.
  • Page 182 Etape 2. Retirez le serveur des glissières. Faites coulisser et retirez le plateau du serveur rack de l’armoire. Sortez le serveur du plateau en le soulevant. ATTENTION : Respectez les consignes de sécurité lorsque vous soulevez le serveur. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 183 Une fois cette tâche terminée 1. Placez le serveur sur le côté, carter vers le haut. 2. Pour installer le serveur sur les glissières, voir « Installation du serveur dans les glissières » à la page 173. Installation du serveur dans les glissières Suivez les instructions de cette section pour installer ST250 V2 dans les glissières.
  • Page 184 Faites coulisser et poussez la clé dans l’orifice correspondant sur la porte avant et tournez- la dans le sens des aiguilles d’une montre pour déverrouiller la porte. Ouvrez la porte avant. Etape 2. Soulevez la porte avant pour détacher la charnière, puis retirez-la du serveur. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 185 Etape 3. Installez les deux supports, comme illustré. Etape 4. Installez les quatre pieds de sécurité en caoutchouc, comme illustré. Chapitre 3 Procédures de remplacement de matériel...
  • Page 186 Etape 6. Alignez le serveur sur les supports et le taquet à l’avant du plateau ; puis, placez délicatement le serveur sur le plateau. ATTENTION : Respectez les consignes de sécurité lorsque vous soulevez le serveur. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 187 Etape 7. Installez le serveur dans l’armoire. Soulevez les taquets de la glissière des deux côtés. En faisant preuve de minutie, faites coulisser et poussez le plateau dans l’armoire, sur les glissières. ATTENTION : Afin d'éviter de vous blesser, protégez vos mains de la zone du taquet lorsque les taquets approchent de la glissière externe.
  • Page 188 électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. • S014 ATTENTION : ThinkSystem ST250 V2 Guide de maintenance...
  • Page 189 Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l'étiquette est apposée. • S033 ATTENTION : Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu'elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.
  • Page 190 Suivez les instructions énoncées dans cette section pour installer le carter du serveur. À propos de cette tâche Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S002 ATTENTION : ThinkSystem ST250 V2 Guide de maintenance...
  • Page 191 Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
  • Page 192 Etape 2. Fixez le carter du serveur au châssis. Faites coulisser le carter du serveur vers l’avant du châssis jusqu’à la butée. Serrez la vis moletée à l’aide d’un tournevis pour fixer le carter du serveur. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 193 Figure 104. Fixation du carter du serveur au châssis Une fois cette tâche terminée Terminez le remplacement de composants. Voir « Fin du remplacement des composants » à la page 197. Remplacement de la carte mère (techniciens qualifiés uniquement) Suivez les instructions de cette section pour retirer et installer la carte mère. Retrait de la carte mère Suivez les instructions de cette section pour retirer la carte mère.
  • Page 194 Enregistrez toutes les informations de configuration système, telles que les adresses IP de Lenovo XClarity Controller, les données techniques essentielles, le type de machine, le numéro de modèle, le numéro de série du serveur, son identificateur unique universel et son étiquette d'inventaire.
  • Page 195 Étiquetez le numéro d’emplacement sur chaque module de mémoire. Ensuite, retirez tous les modules de mémoire de la carte mère et mettez-les de côté sur une surface de protection électrostatique en attendant de les réinstaller (voir « Retrait d'un module de mémoire » à la page 123).
  • Page 196 • S012 ATTENTION : Surface chaude à proximité. • S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps. Attention : ThinkSystem ST250 V2 Guide de maintenance...
  • Page 197 • Lisez le document « Conseils d'installation » à la page 65 pour vous assurer que vous travaillez en toute sécurité. • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique. Visionner la procédure Une vidéo de cette procédure est disponible sur YouTube : https://youtube.com/playlist?list=...
  • Page 198 Deux méthodes sont à votre disposition pour mettre à jour le type de machine et le numéro de série : • À partir de Lenovo XClarity Provisioning Manager Pour mettre à niveau le type de machine et le numéro de série depuis Lenovo XClarity Provisioning Manager :...
  • Page 199 (KCS) – Accès distant au système cible (basé sur TCP/IP) Pour mettre à niveau le type de machine et le numéro de série depuis Lenovo XClarity Essentials OneCLI : 1. Téléchargez et installez Lenovo XClarity Essentials OneCLI. Pour télécharger Lenovo XClarity Essentials OneCLI, accédez au site suivant : https://datacentersupport.lenovo.com/solutions/HT116433...
  • Page 200 −−bmc xcc_user_id:xcc_password@xcc_external_ip onecli config set SYSTEM_PROD_DATA.SysInfoSerialNum <s/n> −−bmc xcc_user_id:xcc_password@xcc_external_ip 4. Réinitialisez le Lenovo XClarity Controller aux paramètres par défaut. Voir la section « Réinitialisation de BMC aux paramètres d’usine par défaut » dans la documentation XCC compatible avec votre serveur sur https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
  • Page 201 Il existe deux méthodes disponibles pour définir la stratégie TPM : • À partir de Lenovo XClarity Provisioning Manager Pour définir la stratégie TPM à partir de Lenovo XClarity Provisioning Manager : 1. Démarrez le serveur et appuyez sur la touche conformément aux instructions à l’écran pour afficher l’interface Lenovo XClarity Provisioning Manager.
  • Page 202 : La valeur 1 utilise la chaîne « Activé », ce qui signifie verrouiller la stratégie. Les autres valeurs ne sont pas acceptées. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 203 1. Démarrez le serveur et appuyez sur la touche spécifiée dans les instructions à l’écran pour afficher l’interface Lenovo XClarity Provisioning Manager. (Pour plus de détails, consultez la section « Démarrage » de la documentation LXPM compatible avec votre serveur à l’emplacement https:// sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html...
  • Page 204 Une vidéo de cette procédure est disponible sur YouTube : https://youtube.com/playlist?list= PLYV5R7hVcs-DoEcxrm2zKNpaKOdZ3f8Qc Procédure Etape 1. Retirez le carter du serveur (voir « Retrait du carter du serveur » à la page 178). Etape 2. Débranchez les câbles de l'arrière de l'unité de bande. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 205 Etape 3. Tirez avec précaution la patte métallique située sur le côté du châssis, puis poussez l’unité de bande vers l'extérieur depuis l’arrière. Ensuite, tirez l’unité de bande hors du châssis. Figure 108. Retrait d’une unité à bande magnétique Une fois cette tâche terminée 1.
  • Page 206 Etape 2. Insérez l’unité à bande magnétique dans la baie d’unité inférieure. Faites-la coulisser jusqu’à ce qu’elle soit obstruée. Tirez légèrement la languette métallique sur le côté du châssis, puis continuez de faire coulisser l’unité à bande magnétique jusqu’à ce qu’elle s’enclenche. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 207 5. Mettez à jour la configuration du serveur. • Téléchargez et installez la version la plus récente des pilotes de périphérique : http:// datacentersupport.lenovo.com • Mettez à jour le microprogramme du système. Pour plus d'informations, voir « Mises à jour du microprogramme »...
  • Page 208 • Reconfigurez les grappes de disques si vous avez installé ou retiré une unité remplaçable à chaud ou un adaptateur RAID. Consultez le document Lenovo XClarity Provisioning Manager Guide d’utilisation, disponible pour téléchargement à l’adresse suivante : http:// datacentersupport.lenovo.com ThinkSystem ST250 V2 Guide de maintenance...
  • Page 209 Une alerte est un message ou une autre indication signalant un événement ou un événement imminent. Les alertes sont générées par le module Lenovo XClarity Controller ou par UEFI sur les serveurs. Ces alertes sont stockées dans le journal des événements Lenovo XClarity Controller. Si le serveur est géré par le Chassis Management Module 2 ou par Lenovo XClarity Administrator, les alertes sont automatiquement transférées à...
  • Page 210 Journal des événements Lenovo XClarity Controller Lenovo XClarity Controller surveille l’état physique du serveur et de ses composants à l’aide de capteurs mesurant des variables physiques internes telles que la température, les valeurs de tension d’alimentation, la vitesse des ventilateurs et l’état des composants. Lenovo XClarity Controller fournit plusieurs interfaces au logiciel de gestion des systèmes, ainsi qu’aux administrateurs système et aux utilisateurs, pour permettre la...
  • Page 211 • Tout périphérique externe. • Parasurtenseur (sur le serveur). • Imprimante, souris et unités non Lenovo. • Tous les adaptateurs. • Unités de disque dur. • Modules de mémoire jusqu'à atteindre la configuration minimale prise en charge par le serveur.
  • Page 212 Si le contrôleur Ethernet ne parvient toujours pas à se connecter au réseau, quand bien même le matériel semble fonctionner correctement, demandez à votre administrateur réseau de déterminer la cause de l'erreur. Dépannage par symptôme Suivez cette procédure pour rechercher les solutions aux problèmes caractérisés par des symptômes identifiables. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 213 • Si vous gérez le serveur depuis Lenovo XClarity Administrator, commencez par le journal des événements Lenovo XClarity Administrator. • Si vous utilisez une autre application de gestion, commencez par le journal des événements Lenovo XClarity Controller. Pour plus d’informations sur les journaux des événements, voir «...
  • Page 214 2. Si le problème persiste ou si vous utilisez un système d'exploitation compatible ACPI, pensez à la carte mère. Problèmes liés à la mémoire Consultez cette section pour résoudre les problèmes liés à la mémoire. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 215 Problèmes fréquents liés à la mémoire • « Plusieurs modules de mémoire dans un canal sont identifiés comme défectueux » à la page 205 • « La mémoire système affichée est inférieure à la mémoire physique installée » à la page 205 •...
  • Page 216 • Si le voyant d'activité vert clignote et que le voyant d'état jaune est éteint, l'unité est reconnue par le contrôleur et fonctionne correctement. Exécutez les tests de diagnostics pour les unités de disque ThinkSystem ST250 V2 Guide de maintenance...
  • Page 217 Plusieurs disques durs sont défectueux Pour résoudre le problème, procédez comme suit : • Consultez le journal des événements Lenovo XClarity Controller pour y rechercher des entrées liées aux blocs d’alimentation ou aux problèmes de vibration et procédez à la résolution de ces événements.
  • Page 218 • Consultez le journal des événements Lenovo XClarity Controller pour y rechercher des entrées liées aux blocs d'alimentation ou aux problèmes de vibration et procédez à la résolution de ces événements. • Consultez le journal du sous-système de stockage pour y rechercher des entrées liées au sous-système de stockage et procédez à...
  • Page 219 éventuelle cause : connectez le câble du moniteur directement au connecteur approprié à l'arrière du serveur. 2. Si le serveur s'est installé avec les adaptateurs graphiques lors de sa mise sous tension, le logo Lenovo apparaît à l'écran au bout d'environ 3 minutes. Ceci est normal, car le système est en cours de chargement.
  • Page 220 • L'option de la souris est activée dans l'utilitaire de configuration. 2. Si vous utilisez une souris USB connectée à un concentrateur USB, débranchez la souris du concentrateur pour la connecter directement au serveur. 3. Remplacez la souris. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 221 « L'adaptateur PCIe n'est pas reconnue ou ne fonctionne pas » à la page 211 • « Un périphérique Lenovo en option qui fonctionnait auparavant ne fonctionne plus » à la page 212 • « Un périphérique Lenovo en option venant d'être installé ne fonctionne pas » à la page 212 •...
  • Page 222 UEFI ou dans le système d'exploitation. Capturez ensuite le journal FFDC. 10. Contactez le support technique Lenovo. Un périphérique Lenovo en option venant d'être installé ne fonctionne pas 1. Vérifiez les points suivants : • Le dispositif est pris en charge pour le serveur (voir https://static.lenovo.com/us/en/serverproven/...
  • Page 223 5. Remettez en place le périphérique défaillant. 6. Réinstallez le périphérique défaillant. Problèmes liés aux appareils/dispositifs en série Procédez comme suit pour résoudre les problèmes liés aux ports série ou aux appareils/dispositifs en série. • « Le nombre de ports série affiché est inférieur au nombre de ports série installés » à la page 213 •...
  • Page 224 Pour plus d’informations sur l’affichage du journal des événements, voir « Journaux des événements » à la page 199. Si vous utilisez le système d’exploitation Linux de base, capturez tous les journaux pour le support Lenovo afin d’effectuer d’autres recherches. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 225 Problèmes d'alimentation Suivez cette procédure pour résoudre les problèmes liés à l'alimentation. Le voyant d'erreur système est allumé et le journal des événements affiche le message « Power supply has lost input » Pour résoudre le problème, vérifiez les éléments suivants : 1.
  • Page 226 ROM en option n'a été pas configurée sur Hérité. Vous pouvez afficher à distance les paramètres actuels de la mémoire ROM en option en exécutant la commande suivante à l'aide du Lenovo XClarity Essentials OneCLI : onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Pour effectuer la récupération d'un système bloqué...
  • Page 227 4. Si le problème persiste, vérifiez que les nouveaux logiciels ont été installés et configurés correctement. 5. Contactez le revendeur ou le fournisseur du logiciel. • Si vous accédez au nœud de traitement à partir d'un emplacement distant, procédez comme suit : 1.
  • Page 228 Procédez comme suit jusqu'à ce que le problème soit résolu. 1. Une odeur inhabituelle peut provenir d'un nouveau matériel installé. 2. Si le problème persiste, prenez contact avec le support Lenovo. Le serveur semble être en surchauffe Procédez comme suit jusqu'à ce que le problème soit résolu.
  • Page 229 • Le logiciel est conçu pour fonctionner sur le serveur. • D'autres logiciels fonctionnent sur le serveur. • Le logiciel fonctionne sur un autre serveur. 2. Si des messages d'erreur s'affichent durant l'utilisation du logiciel, lisez attentivement les informations fournies avec le logiciel pour obtenir une description des messages et des solutions au problème. 3.
  • Page 230 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 231 Etape 14. Retirez le tableau de distribution. Voir « Retrait du tableau de distribution de l’unité d’alimentation remplaçable à chaud » à la page 144 « Retrait du tableau de distribution du bloc d’alimentation fixe » à la page 140. © Copyright Lenovo 2022...
  • Page 232 « Retrait du processeur » à la page 163. Etape 18. Retirez la carte mère. Voir « Retrait de la carte mère » à la page 183. Une fois le serveur démonté, recyclez l'unité, conformément aux réglementations locales. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 233 Lenovo. La Déclaration de garantie Lenovo souligne que le propriétaire du produit Lenovo (autrement dit vous) est responsable de la maintenance et de la mise à jour de tous les logiciels et microprogrammes du produit (sauf si lesdites activités sont couvertes par un autre contrat de maintenance).
  • Page 234 Collecte des informations requises pour appeler le support Si vous pensez avoir besoin du service prévu par la garantie pour votre produit Lenovo, les techniciens de maintenance peuvent vous aider à préparer plus efficacement votre appel. Pour plus d’informations sur la garantie de votre produit, vous pouvez également consulter...
  • Page 235 XClarity Administrator et sur les nœuds finaux gérés. Vous pouvez choisir d'envoyer les fichiers de diagnostic au Support Lenovo à l'aide de la fonction d'Call Home ou à un autre prestataire de services via SFTP. Vous pouvez également collecter les fichiers de diagnostic manuellement, ouvrir un enregistrement de problème, et envoyer les fichiers de diagnostic au Centre de support Lenovo.
  • Page 236 ThinkSystem ST250 V2 Guide de maintenance...
  • Page 237 Le présent document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut, à tout moment et sans préavis, modifier les produits et logiciels décrits dans ce document.
  • Page 238 La capacité maximale de disques durs internes suppose que toutes les unités de disque dur standard ont été remplacées et que toutes les baies d’unité sont occupées par des unités Lenovo. La capacité de ces unités doit être la plus importante disponible à ce jour.
  • Page 239 Ce produit n'est peut-être pas certifié dans votre pays pour la connexion, par quelque moyen que ce soit, aux interfaces des réseaux de télécommunications publics. Des certifications supplémentaires peuvent être requises par la loi avant d'effectuer toute connexion. Contactez un représentant Lenovo ou votre revendeur pour toute question.
  • Page 240 Informations de contact pour l'importation et l'exportation de Taïwan Des contacts sont disponibles pour les informations d'importation et d'exportation de Taïwan. ThinkSystem ST250 V2 Guide de maintenance...
  • Page 241 GPU adapter introduction safety keyboard problems Secure Boot security integrated cable lock padlock security front door lock monitor problems security advisories mouse problems serial number serial-device problems server locks locations server power on or power off problems © Copyright Lenovo 2022...
  • Page 242 Taiwan BSMI RoHS declaration Taiwan import and export contact information Tech Tips telecommunication regulatory statement telephone numbers video problems TPM policy trademarks troubleshooting 208, 218 by symptom hard disk drive problems intermittent problems warranty keyboard problems ThinkSystem ST250 V2 Guide de maintenance...

Ce manuel est également adapté pour:

7d8f7d8g
