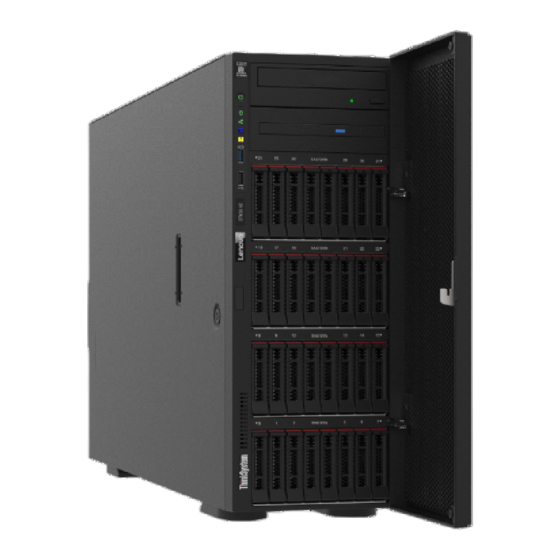

ThinkSystem ST650 V2
Guide de cheminement des câbles pour fond
de panier/plaque arrière
Types de machine : 7Z74 et 7Z75

Publicité

loading

Sommaire des Matières pour Lenovo ThinkSystem ST650 V2

  • Page 1 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière Types de machine : 7Z74 et 7Z75...
  • Page 2 Avant d'utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l'adresse : http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html En outre, assurez-vous que vous avez pris connaissance des dispositions relatives à la garantie Lenovo associée à votre serveur, disponibles à l'adresse : http://datacentersupport.lenovo.com/warrantylookup Deuxième édition (Août 2021)
  • Page 3 Index ....345 1 fond de panier SAS/SATA + 2 fonds de panier AnyBay ... . . © Copyright Lenovo 2021...
  • Page 4 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 5 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2021...
  • Page 6 à la terre à trois fils entre la broche de mise à la terre externe et la terre du châssis. Elle doit être égale ou inférieure à 0,1 ohm. ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 7 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
  • Page 8 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 9 • Assurez-vous que le câble n’est pas coincé, ne recouvre pas les connecteurs et ne bloque pas les composants de la carte mère. • Veillez à ce que les câbles appropriés passent dans les clips de fixation et les guides. Figure 1. Clips de fixation et guide sur châssis de 2,5 pouces © Copyright Lenovo 2021...
  • Page 10 Si vous ne le faites pas, le retrait des câbles endommagera les connecteurs de câble de la carte mère, qui sont fragiles. S’ils sont endommagés, vous devrez peut-être remplacer la carte mère. viii ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 11 À partir de À Plaque arrière: Cordon d’alimentation Tableau de distribution : Connecteur d'alimentation BP 1 Plaque arrière: Cordon d’interface Carte mère : Connecteur SATA 0-3 Figure 3. Cheminement de câbles pour la plaque arrière 1 © Copyright Lenovo 2021...
  • Page 12 Tableau de distribution : Connecteur d'alimentation BP 3 Plaque arrière: Cordon d’interface Carte mère : Connecteur SATA 8-11 Figure 5. Cheminement de câbles pour la plaque arrière 3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 13 • Fond de panier 3/4 vers RAID/HBA 8i Gen 4 ou RAID/ HBA 16i Gen 4: 840 mm/840 mm. Paire SlimSAS x8 vers MCIO x8 Fond de panier 1/2 versResynchroniseur NVMe : 700 mm/ 700 mm. © Copyright Lenovo 2021...
  • Page 14 Câble SlimSAS x4 vers SlimSAS x4 • Fond de panier 1/2 vers RAID/HBA CFF 16i Gen 4: 260 mm. • Fond de panier 3/4 vers RAID/HBA CFF 16i Gen 4: 720 mm. ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 15 Cheminement des câbles d'alimentation Cette section décrit le cheminement des cordons d’alimentation pour le fond de panier d’unité remplaçable à chaud 3,5 pouces. Remarques : ↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ... • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles et aux clips de fixation.
  • Page 16 « 2 fonds de panier SAS/SATA + 1 fond de panier AnyBay » à la page 89 • « 2 fonds de panier SAS/SATA + 2 fonds de panier AnyBay » à la page 98 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 17 1 fond de panier SAS/SATA Cette section énumère les éléments requis pour les modèles de serveurs équipés d’un fond de panier remplaçable à chaud SAS/SATA 3,5 pouces. Remarques : ↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ... •...
  • Page 18 Figure 7. Cheminement des câbles SAS/SATA vers la carte mère Vers Câble Fond de panier 1 : SATA 0-3 (intégré) SlimSAS x4 vers SlimSAS x4 (540 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 19 1 RAID/HBA 8i Cheminement des câbles SAS/SATA Figure 8. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (590 mm/590 mm) Fond de panier 1 : • 8i G4 : C0 •...
  • Page 20 Fond de panier 1 : • 16i G4 : C0 • 16i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (590 mm/590 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 21 1 RAID/HBA CFF 16i Cheminement des câbles SAS/SATA Figure 10. Cheminement des câbles SAS/SATA vers l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 1 : SlimSAS x4 vers SlimSAS x4 (260 mm) HBA/RAID CFF : C0 SAS/SATA Chapitre 2 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 3,5 pouces...
  • Page 22 « 1 RAID/HBA 8i » à la page 14 • « 1 RAID/HBA 16i » à la page 15 • « 1 RAID/HBA CFF 16i » à la page 16 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 23 Connecteur SATA intégré Cheminement des câbles SAS/SATA Figure 11. Cheminement des câbles SAS/SATA vers la carte mère Vers Câble Fond de panier 1 : SATA 0-3 (intégré) SlimSAS x4 vers SlimSAS x4 (540 mm) SAS/SATA Fond de panier 2 : SATA 4-7 (intégré) SlimSAS x4 vers SlimSAS x4 (540 mm) SAS/SATA...
  • Page 24 • 8i G4 : C0 • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (590 mm/590 mm) Fond de panier 2 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 25 1 RAID/HBA 16i Cheminement des câbles SAS/SATA Figure 13. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SAS/SATA • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (590 mm/590 mm) • 16i G4 : C0 •...
  • Page 26 SlimSAS x4 vers SlimSAS x4 (260 mm) HBA/RAID CFF : C0 SAS/SATA Fond de panier 2 : SlimSAS x4 vers SlimSAS x4 (260 mm) HBA/RAID CFF : C1 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 27 3 fonds de panier SAS/SATA Cette section énumère les éléments requis pour les modèles de serveurs équipés de trois fonds de panier remplaçables à chaud SAS/SATA 3,5 pouces. Remarques : ↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ...
  • Page 28 • 8i G4 : C0 Fond de panier 3 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 29 1 RAID/HBA 16i Cheminement des câbles SAS/SATA Figure 17. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SAS/SATA • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (590 mm/590 mm) • 16i G4 : C0 •...
  • Page 30 SlimSAS x4 vers SlimSAS x4 (260 mm) HBA/RAID CFF : C1 SAS/SATA Fond de panier 3 : SlimSAS x4 vers SlimSAS x4 (720 mm) HBA/RAID CFF : C2 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 31 4 fonds de panier SAS/SATA Cette section énumère les éléments requis pour les modèles de serveurs équipés de quatre fonds de panier remplaçables à chaud SAS/SATA 3,5 pouces. Remarques : ↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ...
  • Page 32 • 8i G4 : C0 • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 33 1 RAID/HBA 16i Cheminement des câbles SAS/SATA Figure 21. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SAS/SATA • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (590 mm/590 mm) • 16i G4 : C0 •...
  • Page 34 SlimSAS x4 vers SlimSAS x4 (720 mm) HBA/RAID CFF : C2 SAS/SATA Fond de panier 4 : SlimSAS x4 vers SlimSAS x4 (720 mm) HBA/RAID CFF : C3 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 35 1 fond de panier SAS/SATA + 1 fond de panier NVMe Cette section énumère les éléments requis pour les modèles de serveurs équipés d’un fond de panier remplaçable à chaud SAS/SATA et d’un fond de panier remplaçable à chaud NVMe 3,5 pouces. Remarques : ↔...
  • Page 36 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 37 Cheminement des câbles SAS/SATA Figure 24. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble • 8i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (590 mm/590 mm) Fond de panier 2 : • 8i G3 : C0, C1 •...
  • Page 38 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 39 Cheminement des câbles SAS/SATA Figure 26. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble • 16i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (590 mm/590 mm) Fond de panier 2 : • 16i G3 : C0, C1 •...
  • Page 40 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 41 Cheminement des câbles SAS/SATA Figure 28. Cheminement des câbles SAS/SATA vers l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 2 : SlimSAS x4 vers SlimSAS x4 (260 mm) HBA/RAID CFF : C0 SAS/SATA Chapitre 2 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 3,5 pouces...
  • Page 42 « Connecteur NVMe intégré + 1 resynchroniseur + 1 RAID/HBA 8i » à la page 41 • « Connecteur NVMe intégré + 1 resynchroniseur + 1 RAID/HBA 16i » à la page 43 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 43 Connecteur NVMe/SATA intégré Cheminement des câbles NVMe Figure 29. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 Fond de panier 2 :...
  • Page 44 Figure 30. Cheminement des câbles SAS/SATA vers la carte mère Vers Câble Fond de panier 3 : SATA 0-3 (intégré) SlimSAS x4 vers SlimSAS x4 (540 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 45 Connecteur NVMe intégré + 1 RAID/HBA 8i Cheminement des câbles NVMe Figure 31. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 46 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 3 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 47 Connecteur NVMe intégré + 1 RAID/HBA 16i Cheminement des câbles NVMe Figure 33. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 48 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 3 : • 16i G3 : C1, C2 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 49 Connecteur NVMe/SATA intégré + 1 resynchroniseur Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 35. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 36.
  • Page 50 Figure 37. Cheminement des câbles SAS/SATA vers la carte mère Vers Câble Fond de panier 3 : SATA 0-3 (intégré) SlimSAS x4 vers SlimSAS x4 (540 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 51 Connecteur NVMe intégré + 1 resynchroniseur + 1 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 38. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 39.
  • Page 52 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 3 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 53 Connecteur NVMe intégré + 1 resynchroniseur + 1 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 41. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 42.
  • Page 54 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 3 : • 16i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 55 2 fonds de panier SAS/SATA + 1 fond de panier NVMe Cette section énumère les éléments requis pour les modèles de serveurs équipés de deux fonds de panier remplaçables à chaud SAS/SATA et d’un fond de panier remplaçable à chaud NVMe 3,5 pouces. Remarques : ↔...
  • Page 56 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 57 Cheminement des câbles SAS/SATA Figure 45. Cheminement des câbles SAS/SATA vers la carte mère Vers Câble Fond de panier 2 : SATA 0-3 (intégré) SlimSAS x4 vers SlimSAS x4 (540 mm) SAS/SATA Fond de panier 3 : SATA 4-7 (intégré) SlimSAS x4 vers SlimSAS x4 (540 mm) SAS/SATA Chapitre 2...
  • Page 58 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 59 Cheminement des câbles SAS/SATA Figure 47. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 2 : SAS/SATA • 8i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 8i G3 : C0, C1 •...
  • Page 60 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 61 Cheminement des câbles SAS/SATA Figure 49. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 2 : SAS/SATA • 16i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 16i G3 : C0, C1 •...
  • Page 62 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 63 Cheminement des câbles SAS/SATA Figure 51. Cheminement des câbles SAS/SATA vers l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 2 : SlimSAS x4 vers SlimSAS x4 (260 mm) HBA/RAID CFF : C0 SAS/SATA Fond de panier 3 : SlimSAS x4 vers SlimSAS x4 (720 mm) HBA/RAID CFF : C1 SAS/SATA Chapitre 2...
  • Page 64 • « 2 resynchroniseurs + 1 RAID/HBA 16i » à la page 65 • « 2 resynchroniseurs + 1 RAID/HBA CFF 16i » à la page 67 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 65 Connecteur NVMe intégré + 1 RAID/HBA 8i Cheminement des câbles NVMe Figure 52. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 66 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 67 Connecteur NVMe intégré + 1 RAID/HBA 16i Cheminement des câbles NVMe Figure 54. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 68 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 16i G3 : C1, C2 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 69 Connecteur NVMe intégré + 1 resynchroniseur + 1 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 56. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 57.
  • Page 70 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 71 Connecteur NVMe intégré + 1 resynchroniseur + 1 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 59. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 60.
  • Page 72 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 16i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 73 2 resynchroniseurs + 1 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 62. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 63.
  • Page 74 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 75 2 resynchroniseurs + 1 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 65. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 66.
  • Page 76 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 16i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 77 2 resynchroniseurs + 1 RAID/HBA CFF 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 68. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 69.
  • Page 78 SlimSAS x4 vers SlimSAS x4 (720 mm) HBA/RAID CFF : C0 SAS/SATA Fond de panier 4 : SlimSAS x4 vers SlimSAS x4 (720 mm) HBA/RAID CFF : C1 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 79 1 fond de panier SAS/SATA + 1 fond de panier AnyBay Cette section énumère les éléments requis pour les modèles de serveurs équipés d’un fond de panier remplaçable à chaud SAS/SATA et d’un fond de panier remplaçable à chaud AnyBay 3,5 pouces. Remarques : ↔...
  • Page 80 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 81 Cheminement des câbles SAS/SATA Figure 72. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SAS/SATA • 8i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (590 mm/590 mm) • 8i G3 : C0, C1 •...
  • Page 82 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 83 Cheminement des câbles SAS/SATA Figure 74. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SAS/SATA • 16i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (590 mm/590 mm) • 16i G3 : C0, C1 •...
  • Page 84 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 85 Cheminement des câbles SAS/SATA Figure 76. Cheminement des câbles SAS/SATA vers l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 1 : SlimSAS x4 vers SlimSAS x4 (260 mm) HBA/RAID CFF : C0 SAS/SATA Fond de panier 2 : SlimSAS x4 vers SlimSAS x4 (260 mm) HBA/RAID CFF : C1 SAS/SATA Chapitre 2...
  • Page 86 « Connecteur NVMe intégré + 1 resynchroniseur + 2 RAID/HBA 8i » à la page 85 • « Connecteur NVMe intégré + 1 resynchroniseur + 1 RAID/HBA 16i » à la page 87 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 87 Connecteur NVMe/SATA intégré + 1 RAID/HBA 8i Cheminement des câbles NVMe Figure 77. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 88 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 3 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 89 Connecteur NVMe intégré + 2 RAID/HBA 8i Cheminement des câbles NVMe Figure 79. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 90 Fond de panier 3 : • 8i G4 : C0 • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 91 Connecteur NVMe intégré + 1 RAID/HBA 16i Cheminement des câbles NVMe Figure 82. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 92 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 3 : • 16i G3 : C2, C3 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 93 Connecteur NVMe/SATA intégré + 1 resynchroniseur + 1 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 84. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 85.
  • Page 94 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 3 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 95 Connecteur NVMe intégré + 1 resynchroniseur + 2 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 87. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 88.
  • Page 96 Fond de panier 3 : • 8i G4 : C0 • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 97 Connecteur NVMe intégré + 1 resynchroniseur + 1 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 91. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 92.
  • Page 98 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 3 : • 16i G3 : C2, C3 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 99 2 fonds de panier SAS/SATA + 1 fond de panier AnyBay Cette section énumère les éléments requis pour les modèles de serveurs équipés de deux fonds de panier remplaçables à chaud SAS/SATA et d’un fond de panier remplaçable à chaud AnyBay 3,5 pouces. Remarques : ↔...
  • Page 100 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 101 Cheminement des câbles SAS/SATA Figure 95. Cheminement des câbles SAS/SATA vers la carte mère et l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SATA 0-3 (intégré) SlimSAS x4 vers SlimSAS x4 (540 mm) SAS/SATA Fond de panier 2 : SATA 4-7 (intégré) SlimSAS x4 vers SlimSAS x4 (540 mm) SAS/SATA...
  • Page 102 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 103 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 97. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 98. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble Fond de panier 1 :...
  • Page 104 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 105 Cheminement des câbles SAS/SATA Figure 100. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SAS/SATA • 16i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (590 mm/590 mm) • 16i G3 : C0, C1 •...
  • Page 106 Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 107 Cheminement des câbles SAS/SATA Figure 102. Cheminement des câbles SAS/SATA vers l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 1 : SlimSAS x4 vers SlimSAS x4 (260 mm) HBA/RAID CFF : C0 SAS/SATA Fond de panier 2 : SlimSAS x4 vers SlimSAS x4 (260 mm) HBA/RAID CFF : C1 SAS/SATA Fond de panier 3 :...
  • Page 108 • « 2 resynchroniseurs + 1 RAID/HBA 16i » à la page 115 • « 2 resynchroniseurs + 1 RAID/HBA CFF 16i » à la page 117 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 109 Connecteur NVMe/SATA intégré + 1 RAID/HBA 8i Cheminement des câbles NVMe Figure 103. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 110 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 111 Connecteur NVMe intégré + 2 RAID/HBA 8i Cheminement des câbles NVMe Figure 105. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 112 • 8i G4 : C0 • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 113 Connecteur NVMe intégré + 1 RAID/HBA 16i Cheminement des câbles NVMe Figure 108. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire SlimSAS x8 vers MCIO x8 (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 114 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 16i G3 : C2, C3 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 115 Connecteur NVMe/SATA intégré + 1 resynchroniseur + 1 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 110. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 111.
  • Page 116 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 117 Connecteur NVMe intégré + 1 resynchroniseur + 2 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 113. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 114.
  • Page 118 • 8i G4 : C0 • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 119 Connecteur NVMe intégré + 1 resynchroniseur + 1 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 117. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 118.
  • Page 120 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 16i G3 : C2, C3 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 121 Connecteur SATA intégré + 2 resynchroniseurs + 1 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 120. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 121.
  • Page 122 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 123 2 resynchroniseurs + 2 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 123. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 124.
  • Page 124 • 8i G4 : C0 • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 125 2 resynchroniseurs + 1 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 127. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 128.
  • Page 126 • Gen 4 : SlimSAS x8 vers SlimSAS x4*2 (840 mm/840 mm) • 16i G3 : C2, C3 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x4*2 (840 mm/840 mm) Fond de panier 4 : SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 127 2 resynchroniseurs + 1 RAID/HBA CFF 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 130. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 131.
  • Page 128 SlimSAS x4 vers SlimSAS x4 (720 mm) HBA/RAID CFF : C2 SAS/SATA Fond de panier 4 : SlimSAS x4 vers SlimSAS x4 (720 mm) HBA/RAID CFF : C3 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 129 • Fond de panier 1/2/3/4 vers RAID/HBA 8i Gen 4 ou RAID/HBA 16i Gen 4: 720 mm • Fond de panier 1/2/3 vers RAID/HBA 32i Gen 4: 720 mm • Fond de panier 4 vers RAID/HBA 32i Gen 4: 880 mm © Copyright Lenovo 2021...
  • Page 130 BP 2 Alimentation du fond de panier de Fond de panier 3 : Connecteur Tableau de distribution : Connecteur 2,5 pouces (300 mm) d'alimentation d'alimentation BP 3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 131 Vers Câble Alimentation du fond de panier de Fond de panier 4 : Connecteur Tableau de distribution : Connecteur 2,5 pouces (300 mm) d'alimentation d'alimentation BP 4 Figure 133. Cheminement des cordons d’alimentation vers PDB Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 132 « 2 fonds de panier SAS/SATA + 1 fond de panier AnyBay » à la page 267 • « 2 fonds de panier SAS/SATA + 2 fonds de panier AnyBay » à la page 290 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 133 1 fond de panier SAS/SATA Cette section énumère les éléments requis pour les modèles de serveurs équipés d’un fond de panier remplaçable à chaud SAS/SATA 2,5 pouces. Remarques : ↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ... •...
  • Page 134 Figure 134. Cheminement des câbles SAS/SATA vers la carte mère Vers Câble Fond de panier 1 : SATA 0-3, 4-7 (intégrés) SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 135 1 RAID/HBA 8i Cheminement des câbles SAS/SATA Figure 135. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 1 : • 8i G4 : C0 •...
  • Page 136 Fond de panier 1 : • 16i G4 : C0 • 16i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 137 1 RAID/HBA 32i Cheminement des câbles SAS/SATA Figure 137. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 138 Figure 138. Cheminement des câbles SAS/SATA vers l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 1 : HBA/RAID CFF : C0, C1 SlimSAS x4*2 vers SlimSAS x8 (260 mm/260 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 139 2 fonds de panier SAS/SATA Cette section énumère les éléments requis pour les modèles de serveurs équipés de deux fonds de panier remplaçables à chaud SAS/SATA 2,5 pouces. Remarques : ↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ...
  • Page 140 • 8i G4 : C0 Fond de panier 2 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 141 1 RAID/HBA 16i Cheminement des câbles SAS/SATA Figure 141. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 1 : • 16i G4 : C0 •...
  • Page 142 SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Fond de panier 2 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C1 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 143 1 RAID/HBA CFF 16i Cheminement des câbles SAS/SATA Figure 143. Cheminement des câbles SAS/SATA vers l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 1 : HBA/RAID CFF : C0, C1 SlimSAS x4*2 vers SlimSAS x8 (260 mm/260 mm) SAS/SATA Fond de panier 2 : HBA/RAID CFF : C2, C3 SlimSAS x4*2 vers SlimSAS x8 (260 mm/260 mm) SAS/SATA...
  • Page 144 « 1 RAID/HBA 8i + 1 RAID/HBA 16i » à la page 136 • « 1 RAID/HBA 32i » à la page 137 • « Connecteur SATA intégré + 1 RAID/HBA CFF 16i » à la page 138 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 145 3 RAID/HBA 8i Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 144. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 145. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 146 • 8i G4 : C0 Fond de panier 3 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 147 1 RAID/HBA 32i Cheminement des câbles SAS/SATA Figure 148. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 8 Vers Câble Fond de panier 1 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Fond de panier 2 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C1 SAS/SATA...
  • Page 148 SlimSAS x4*2 vers SlimSAS x8 (260 mm/260 mm) SAS/SATA Fond de panier 3 : HBA/RAID CFF : C2, C3 SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 149 4 fonds de panier SAS/SATA Cette section énumère les éléments requis pour les modèles de serveurs équipés de quatre fonds de panier remplaçables à chaud SAS/SATA 2,5 pouces. Remarques : ↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ...
  • Page 150 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 4 : • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA • 8i G3 : C0, C1 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 151 2 RAID/HBA 8i + 1 RAID/HBA 16i Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 152. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 153.
  • Page 152 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 4 : • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA • 16i G3 : C2, C3 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 153 1 RAID/HBA 32i Cheminement des câbles SAS/SATA Figure 156. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Fond de panier 2 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C1 SAS/SATA...
  • Page 154 « Connecteur NVMe intégré + 1 RAID/HBA 32i » à la page 149 • « 2 resynchroniseurs + 1 RAID/HBA CFF 16i » à la page 151 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 155 Connecteur NVMe intégré + 1 RAID/HBA 8i Cheminement des câbles NVMe Figure 157. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire 8 SlimSAS vers 8 SlimSAS (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 156 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 2 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 157 Connecteur NVMe intégré + 1 RAID/HBA 16i Cheminement des câbles NVMe Figure 159. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire 8 SlimSAS vers 8 SlimSAS (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 158 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 2 : • 16i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 159 Connecteur NVMe intégré + 1 RAID/HBA 32i Cheminement des câbles NVMe Figure 161. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire 8 SlimSAS vers 8 SlimSAS (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 160 Figure 162. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 2 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 161 2 resynchroniseurs + 1 RAID/HBA CFF 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 163. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 164.
  • Page 162 Figure 165. Cheminement des câbles SAS/SATA vers l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 2 : HBA/RAID CFF : C0, C1 SlimSAS x4*2 vers SlimSAS x8 (260 mm/260 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 163 1 fond de panier SAS/SATA + 2 fonds de panier NVMe Cette section énumère les éléments requis pour les modèles de serveurs équipés d’un fond de panier remplaçable à chaud SAS/SATA et de deux fonds de panier remplaçables à chaud NVMe 2,5 pouces. Remarques : ↔...
  • Page 164 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 165 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 166 Figure 168. Cheminement des câbles SAS/SATA vers la carte mère Vers Câble Fond de panier 3 : SATA 0-3, 4-7 (intégrés) SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 167 Connecteur NVMe intégré + 2 resynchroniseurs + 1 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 169. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 170.
  • Page 168 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 169 Cheminement des câbles SAS/SATA Figure 171. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble • 8i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 3 : • 8i G3 : C0, C1 •...
  • Page 170 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 171 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 172 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 3 : • 16i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 173 Connecteur NVMe intégré + 2 resynchroniseurs + 1 RAID/HBA 32i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 175. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 176.
  • Page 174 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 175 Cheminement des câbles SAS/SATA Figure 177. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 3 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 176 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 177 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 178 Figure 180. Cheminement des câbles SAS/SATA vers la carte mère Vers Câble Fond de panier 3 : SATA 0-3, 4-7 (intégrés) SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 179 4 resynchroniseurs + 1 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 181. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 182.
  • Page 180 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 181 Cheminement des câbles SAS/SATA Figure 183. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble • 8i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 3 : • 8i G3 : C0, C1 •...
  • Page 182 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 183 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 184 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 3 : • 16i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 185 4 resynchroniseurs + 1 RAID/HBA 32i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 187. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 188.
  • Page 186 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 187 Cheminement des câbles SAS/SATA Figure 189. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 3 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 188 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 189 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 190 Figure 192. Cheminement des câbles SAS/SATA vers l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 3 : HBA/RAID CFF : C0, C1 SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 191 2 fonds de panier SAS/SATA + 1 fond de panier NVMe Cette section énumère les éléments requis pour les modèles de serveurs équipés de deux fonds de panier remplaçables à chaud SAS/SATA et d’un fond de panier remplaçable à chaud NVMe 2,5 pouces. Remarques : ↔...
  • Page 192 Fond de panier 1 : PCIe 3 (intégré) NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (325 mm/160 mm) Fond de panier 1 : PCIe 4 (intégré) NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 193 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 194. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 195. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 194 Fond de panier 1 : PCIe 3 (intégré) NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (325 mm/160 mm) Fond de panier 1 : PCIe 4 (intégré) NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 195 Cheminement des câbles SAS/SATA Figure 197. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble • 16i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 2 : • 16i G3 : C0, C1 •...
  • Page 196 Fond de panier 1 : PCIe 3 (intégré) NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (325 mm/160 mm) Fond de panier 1 : PCIe 4 (intégré) NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 197 Cheminement des câbles SAS/SATA Figure 199. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 2 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Fond de panier 3 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C1 SAS/SATA Chapitre 3...
  • Page 198 Fond de panier 1 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 1 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 199 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 202. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 203. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 200 Fond de panier 1 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 1 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 201 Cheminement des câbles SAS/SATA Figure 206. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble • 16i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 2 : • 16i G3 : C0, C1 •...
  • Page 202 Fond de panier 1 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 1 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 203 Cheminement des câbles SAS/SATA Figure 209. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 2 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Fond de panier 3 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C1 SAS/SATA Chapitre 3...
  • Page 204 Fond de panier 1 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 1 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 205 Cheminement des câbles SAS/SATA Figure 212. Cheminement des câbles SAS/SATA vers l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 2 : HBA/RAID CFF : C0, C1 SlimSAS x4*2 vers SlimSAS x8 (260 mm/260 mm) SAS/SATA Fond de panier 3 : HBA/RAID CFF : C2, C3 SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA...
  • Page 206 • « 4 resynchroniseurs + 1 RAID/HBA 32i » à la page 218 • « 4 resynchroniseurs + 1 RAID/HBA CFF 16i » à la page 221 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 207 Connecteur NVMe/SATA intégré + 2 resynchroniseurs + 1 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 213. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 214.
  • Page 208 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 209 Cheminement des câbles SAS/SATA Figure 215. Cheminement des câbles SAS/SATA vers la carte mère et l’emplacement PCIe 9 Vers Câble Fond de panier 3 : SATA 0-3, 4-7 (intégrés) SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA • 8i G4 : C0 •...
  • Page 210 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 211 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 212 • 8i G4 : C0 Fond de panier 4 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 213 Connecteur NVMe intégré + 2 resynchroniseurs + 1 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 220. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 221.
  • Page 214 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 215 Cheminement des câbles SAS/SATA Figure 222. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble • 16i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 3 : • 16i G3 : C0, C1 •...
  • Page 216 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 217 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 218 SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Fond de panier 4 : SlimSAS x8 vers SlimSAS x8 (880 mm) 32i G4 : C1 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 219 Connecteur SATA intégré + 4 resynchroniseurs + 1 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 226. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 227.
  • Page 220 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 221 Cheminement des câbles SAS/SATA Figure 228. Cheminement des câbles SAS/SATA vers la carte mère et la partie PCIe inférieure Vers Câble Fond de panier 3 : SATA 0-3, 4-7 (intégrés) SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA • 8i G4 : C0 •...
  • Page 222 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 223 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 224 • 8i G4 : C0 Fond de panier 4 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 225 4 resynchroniseurs + 1 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 233. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 234.
  • Page 226 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 227 Cheminement des câbles SAS/SATA Figure 235. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble • 16i G4 : C0 • Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) Fond de panier 3 : • 16i G3 : C0, C1 •...
  • Page 228 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 229 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 230 SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Fond de panier 4 : SlimSAS x8 vers SlimSAS x8 (880 mm) 32i G4 : C1 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 231 4 resynchroniseurs + 1 RAID/HBA CFF 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 239. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 240.
  • Page 232 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 233 Cheminement des câbles SAS/SATA Figure 241. Cheminement des câbles SAS/SATA vers la carte mère et l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 3 : HBA/RAID CFF : C0, C1 SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA Fond de panier 4 : HBA/RAID CFF : C2, C3 SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA...
  • Page 234 « Connecteur NVMe intégré + 1 RAID/HBA 32i » à la page 229 • « 2 resynchroniseurs + 1 RAID/HBA CFF 16i » à la page 231 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 235 Connecteur NVMe intégré + 2 RAID/HBA 8i Cheminement des câbles NVMe Figure 242. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire 8 SlimSAS vers 8 SlimSAS (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 236 • 8i G4 : C0 Fond de panier 2 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 237 Connecteur NVMe intégré + 1 RAID/HBA 16i Cheminement des câbles NVMe Figure 245. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire 8 SlimSAS vers 8 SlimSAS (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 238 Fond de panier 2 : • 16i G4 : C1 • 16i G3 : C2, C3 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 239 Connecteur NVMe intégré + 1 RAID/HBA 32i Cheminement des câbles NVMe Figure 247. Cheminement des câbles NVMe vers la carte mère Vers Câble Fond de panier 1 : PCIe 1 (intégré) NVMe 0-1 Paire 8 SlimSAS vers 8 SlimSAS (820 mm/780 mm) Fond de panier 1 : PCIe 2 (intégré) NVMe 2-3...
  • Page 240 SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Fond de panier 2 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C1 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 241 2 resynchroniseurs + 1 RAID/HBA CFF 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 249. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 250.
  • Page 242 SlimSAS x4*2 vers SlimSAS x8 (260 mm/260 mm) SAS/SATA Fond de panier 2 : HBA/RAID CFF : C2, C3 SlimSAS x4*2 vers SlimSAS x8 (260 mm/260 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 243 1 fond de panier SAS/SATA + 2 fonds de panier AnyBay Cette section énumère les éléments requis pour les modèles de serveurs équipés d’un fond de panier remplaçable à chaud SAS/SATA et de deux fonds de panier remplaçables à chaud AnyBay 2,5 pouces. Remarques : ↔...
  • Page 244 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 245 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 246 • 8i G4 : C0 Fond de panier 3 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 247 Connecteur NVMe/SATA intégré + 2 resynchroniseurs + 1 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 256. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 257.
  • Page 248 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 249 Cheminement des câbles SAS/SATA Figure 258. Cheminement des câbles SAS/SATA vers la carte mère et l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SATA 0-3, 4-7 (intégrés) SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA • 16i G4 : C0 •...
  • Page 250 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 251 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 252 • 8i G4 : C0 Fond de panier 3 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 253 Connecteur NVMe intégré + 2 resynchroniseurs + 1 RAID/HBA 8i + 1 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 263. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 264.
  • Page 254 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 255 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 265. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 266. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 256 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 257 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 258 SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C1 SAS/SATA Fond de panier 3 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C2 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 259 Connecteur SATA intégré + 4 resynchroniseurs + 2 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 270. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 271.
  • Page 260 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 261 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 272. Cheminement des câbles SAS/SATA vers la carte mère et la partie PCIe supérieure Figure 273.
  • Page 262 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 263 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 264 Fond de panier 3 : • 16i G4 : C1 • 16i G3 : C2, C3 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 265 Connecteur SATA intégré + 4 resynchroniseurs + 1 RAID/HBA CFF 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 277. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 278.
  • Page 266 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 267 Cheminement des câbles SAS/SATA Figure 279. Cheminement des câbles SAS/SATA vers la carte mère et l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 1 : SATA 0-3, 4-7 (intégrés) SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA Fond de panier 2 : HBA/RAID CFF : C0, C1 SlimSAS x4*2 vers SlimSAS x8 (260 mm/260 mm) SAS/SATA...
  • Page 268 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 269 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 270 • 8i G4 : C0 Fond de panier 3 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 271 4 resynchroniseurs + 1 RAID/HBA 8i + 1 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 284. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 285.
  • Page 272 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 273 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 286. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 287. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 274 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 275 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 276 SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C1 SAS/SATA Fond de panier 3 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C2 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 277 2 fonds de panier SAS/SATA + 1 fond de panier AnyBay Cette section énumère les éléments requis pour les modèles de serveurs équipés de deux fonds de panier remplaçables à chaud SAS/SATA et d’un fond de panier remplaçable à chaud AnyBay 2,5 pouces. Remarques : ↔...
  • Page 278 Fond de panier 1 : PCIe 3 (intégré) NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (325 mm/160 mm) Fond de panier 1 : PCIe 4 (intégré) NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 279 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 292. Cheminement des câbles SAS/SATA vers la carte mère et la partie PCIe supérieure Figure 293.
  • Page 280 Fond de panier 1 : PCIe 3 (intégré) NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (325 mm/160 mm) Fond de panier 1 : PCIe 4 (intégré) NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 281 Cheminement des câbles SAS/SATA Figure 295. Cheminement des câbles SAS/SATA vers la carte mère et la partie PCIe inférieure Vers Câble Fond de panier 1 : SATA 0-3, 4-7 (intégrés) SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA • 16i G4 : C0 •...
  • Page 282 Fond de panier 1 : PCIe 3 (intégré) NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (325 mm/160 mm) Fond de panier 1 : PCIe 4 (intégré) NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 283 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 297. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 298. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 284 Fond de panier 1 : PCIe 3 (intégré) NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (325 mm/160 mm) Fond de panier 1 : PCIe 4 (intégré) NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 285 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 300. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 301. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 286 Fond de panier 1 : PCIe 3 (intégré) NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (325 mm/160 mm) Fond de panier 1 : PCIe 4 (intégré) NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 287 Cheminement des câbles SAS/SATA Figure 303. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Fond de panier 2 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C1 SAS/SATA Fond de panier 3 :...
  • Page 288 Fond de panier 1 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 1 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 289 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 306. Cheminement des câbles SAS/SATA vers la carte mère et la partie PCIe supérieure Figure 307.
  • Page 290 Fond de panier 1 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 1 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 291 Cheminement des câbles SAS/SATA Figure 310. Cheminement des câbles SAS/SATA vers la carte mère et la partie PCIe inférieure Vers Câble Fond de panier 1 : SATA 0-3, 4-7 (intégrés) SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA • 16i G4 : C0 •...
  • Page 292 Fond de panier 1 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 1 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 293 Cheminement des câbles SAS/SATA Figure 313. Cheminement des câbles SAS/SATA vers la carte mère et l’adaptateur HBA/RAID CFF Vers Câble Fond de panier 1 : SATA 0-3, 4-7 (intégrés) SlimSAS x4*2 vers SlimSAS x8 (430 mm/430 mm) SAS/SATA Fond de panier 2 : HBA/RAID CFF : C0, C1 SlimSAS x4*2 vers SlimSAS x8 (260 mm/260 mm) SAS/SATA...
  • Page 294 Fond de panier 1 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 1 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 295 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 316. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 317. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 296 Fond de panier 1 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 1 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 297 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 320. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 321. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 298 Fond de panier 1 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 1 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 299 Cheminement des câbles SAS/SATA Figure 324. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9 Vers Câble Fond de panier 1 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C0 SAS/SATA Fond de panier 2 : SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C1 SAS/SATA Fond de panier 3 :...
  • Page 300 « 4 resynchroniseurs + 2 RAID/HBA 8i + 1 RAID/HBA 16i » à la page 336 • « 4 resynchroniseurs + 2 RAID/HBA 16i » à la page 339 • « 4 resynchroniseurs + 1 RAID/HBA 32i » à la page 342 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 301 Connecteur NVMe/SATA intégré + 2 resynchroniseurs + 3 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 325. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 326.
  • Page 302 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 303 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 327. Cheminement des câbles SAS/SATA vers la carte mère et la partie PCIe supérieure Figure 328.
  • Page 304 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 305 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 306 • 8i G4 : C0 Fond de panier 4 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 307 Connecteur NVMe intégré + 2 resynchroniseurs + 4 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 333. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 334.
  • Page 308 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 309 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 335. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 336. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 310 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 311 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 312 • 8i G4 : C0 Fond de panier 4 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 313 Connecteur NVMe intégré + 2 resynchroniseurs + 2 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 341. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 342.
  • Page 314 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 315 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 343. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 344. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 316 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 317 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 318 SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C2 SAS/SATA Fond de panier 4 : SlimSAS x8 vers SlimSAS x8 (880 mm) 32i G4 : C3 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 319 Connecteur NVMe/SATA intégré + 3 resynchroniseurs + 3 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 348. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 349.
  • Page 320 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 321 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 350. Cheminement des câbles SAS/SATA vers la carte mère et la partie PCIe supérieure Figure 351.
  • Page 322 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 323 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 324 • 8i G4 : C0 Fond de panier 4 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 325 Connecteur NVMe intégré + 3 resynchroniseurs + 4 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 356. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 357.
  • Page 326 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 327 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 358. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 359. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 328 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 329 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 330 • 8i G4 : C0 Fond de panier 4 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 331 Connecteur NVMe intégré + 3 resynchroniseurs + 2 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 364. Cheminement des câbles NVMe vers la carte mère et la partie PCIe supérieure Figure 365.
  • Page 332 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 333 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 366. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 367. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 334 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 335 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 336 SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C2 SAS/SATA Fond de panier 4 : SlimSAS x8 vers SlimSAS x8 (880 mm) 32i G4 : C3 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 337 Connecteur SATA intégré + 4 resynchroniseurs + 3 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 371. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 372.
  • Page 338 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 339 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 373. Cheminement des câbles SAS/SATA vers la carte mère et la partie PCIe supérieure Figure 374.
  • Page 340 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 341 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 342 • 8i G4 : C0 Fond de panier 4 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 343 4 resynchroniseurs + 4 RAID/HBA 8i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 379. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 380.
  • Page 344 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 345 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 381. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 382. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 346 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 347 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 348 • 8i G4 : C0 Fond de panier 4 : • 8i G3 : C0, C1 • Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 349 4 resynchroniseurs + 2 RAID/HBA 16i Cheminement des câbles NVMe Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 387. Cheminement des câbles NVMe vers la partie PCIe supérieure Figure 388.
  • Page 350 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 351 Cheminement des câbles SAS/SATA Remarque : Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 389. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 390. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure Vers Câble •...
  • Page 352 Fond de panier 2 : Resynchroniseur : C0 NVMe 4-5 Paire 8 SlimSAS vers 8 SlimSAS (700 mm/700 mm) Fond de panier 2 : Resynchroniseur : C1 NVMe 6-7 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 353 Chapitre 3 Cheminement des câbles du fond de panier d'unité remplaçable à chaud 2,5 pouces...
  • Page 354 SlimSAS x8 vers SlimSAS x8 (720 mm) 32i G4 : C2 SAS/SATA Fond de panier 4 : SlimSAS x8 vers SlimSAS x8 (880 mm) 32i G4 : C3 SAS/SATA ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...
  • Page 355 Fond de panier d'unité remplaçable à chaud liste de contrôle d'inspection de sécurité 2,5 pouces Fond de panier d'unité remplaçable à chaud 3,5 pouces Plaque arrière d'unité à remplacement standard 3,5 pouces cheminement interne des câbles sécurité introduction © Copyright Lenovo 2021...
  • Page 356 ThinkSystem ST650 V2 Guide de cheminement des câbles pour fond de panier/plaque arrière...

Ce manuel est également adapté pour:

7z747z75
