3 Beschrijving

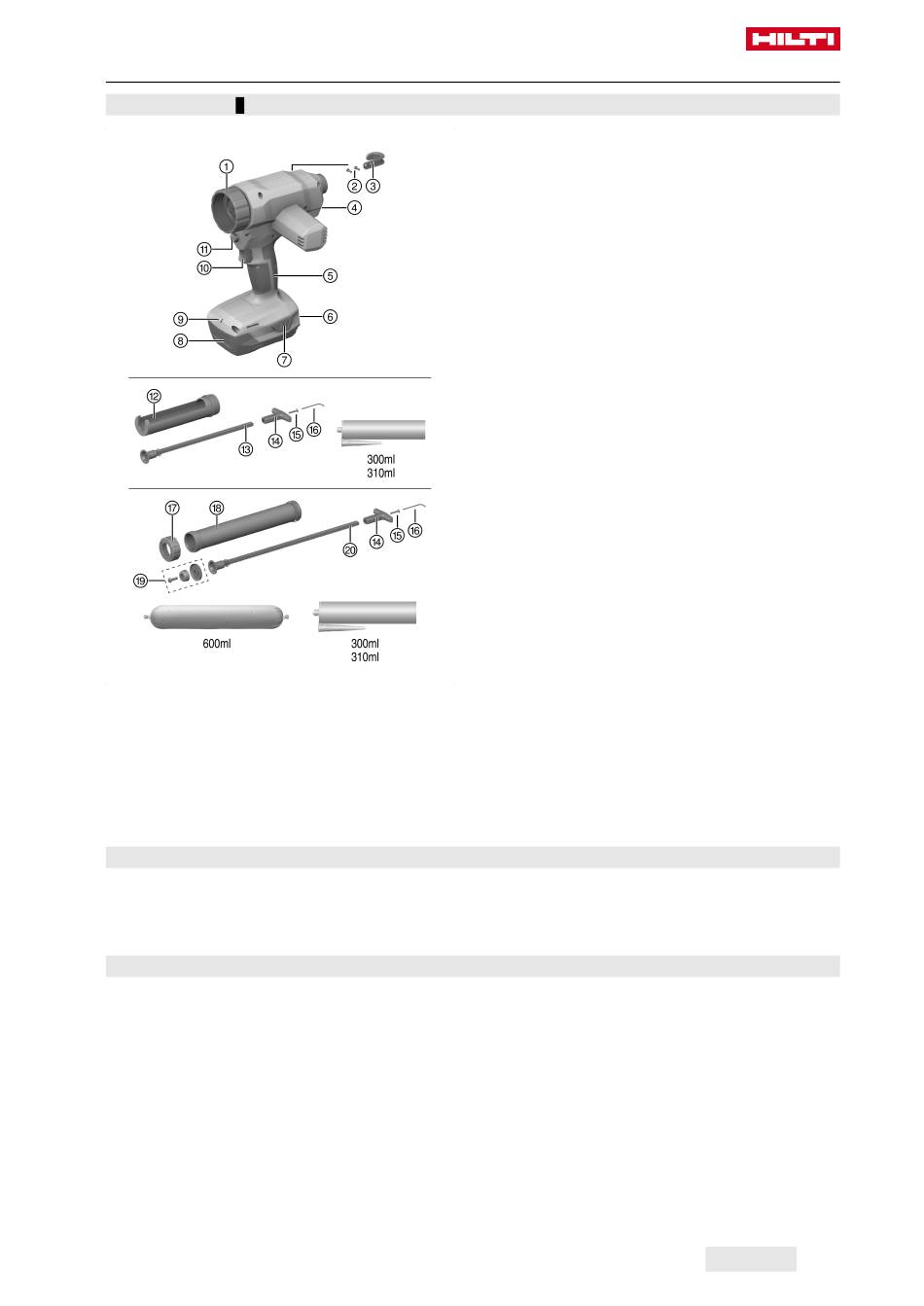

3.1 Overzicht 1
3.2 Standaard leveringsomvang
Injectiepistool, steigerhaak compleet, handleiding.
Andere voor uw product vrijgegeven systeemproducten vindt u in uw Hilti Store, of online onder:
www.hilti.group.
3.3 Correct gebruik
Het accu-injectiepistool CD 4-A22 is uitsluitend bestemd voor het gebruik van foliepatronen met 600 ml
inhoud en van patronen met 300 ml of 310 ml inhoud.
Het product kan met een plastic of met een aluminium patroonhouder worden gebruikt:
▶ Gebruik voor dit product alleen de Hilti patroonhouderset plastic met de bijgevoegde drukstang: Voor
de verwerking van patronen.
▶ Gebruik voor dit product alleen de Hilti patroonhouderset aluminium met de bijgevoegde drukstang:
Voor de verwerking van foliepatronen.
▶ Gebruik voor dit product alleen de Hilti Li-ion accu's van de typeserie B22.
▶ Gebruik voor deze accu's alleen de Hilti acculaders van de C4/36-serie.
*2221132*
Printed: 29.07.2019 | Doc-Nr: PUB / 5466569 / 000 / 02
@
;
=
%
&
(
)
+
§
/
:
∙
$
£
|
¡
Q
W
E
R
2221132
Verbindingsmof
Bevestigingsbouten voor steigerhaak
Steigerhaak
Wiel voor snelheidsregeling
Handgreep
Laadtoestand- en storingsindicatie accu
Ontgrendelingstoetsen voor accu met extra
functie activering van laadtoestandindicatie
Accu
LED voor de verlichting van de werkomge-
ving
Schakelaar
Ontgrendelingsknop drukstang
Patroonhouder
Korte drukstang
Ergonomische handgreep
Bevestigingsschroef voor ergonomische
handgreep
Inbussleutel voor steigerhaak en handgreep
Frontafdekking
Aluminium buis
Plunjeropzetstuk voor het gebruik van folie-
patronen
Lange drukstang
