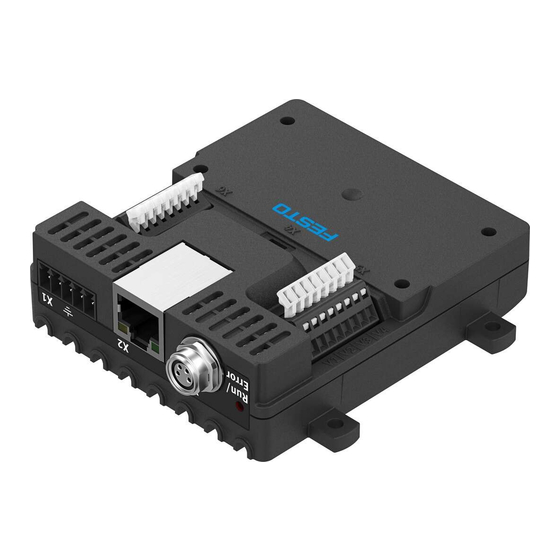

VAEM-V-S8EPRS2
Régulateur de courant de la vanne
Mode d'emploi
8144870
2021-10a
[8144874]

Publicité

Table des Matières
loading

Manuels Connexes pour Festo VAEM-V-S8EPRS2

Sommaire des Matières pour Festo VAEM-V-S8EPRS2

  • Page 1 VAEM-V-S8EPRS2 Régulateur de courant de la vanne Mode d'emploi 8144870 2021-10a [8144874]...
  • Page 2 Traduction de la notice originale CODESYS , MODBUS sont des marques déposées appartenant à leurs propriétaires respectifs dans ® ® certains pays.

  • Page 3: Table Des Matières

    Caractéristiques techniques............32 Festo — VAEM-V-S8EPRS2 — 2021-10a...

  • Page 4: Documents Applicables

    Informations complémentaires Documents applicables Tous les documents disponibles sur le produit è www.festo.com/sp. Documents Produit Contenu Guide rapide Régulateur de courant de la vanne Installation, Paramétrage VAEM-V-S8EPRS2 Instructions de Fixation pour rail DIN VAME-V3-H – montage Application Note Régulateur de courant de la...

  • Page 5: Service Après-Vente

    Catalogue produits Service après-vente Pour toute question d'ordre technique, se mettre en relation avec l'interlocuteur Festo le plus proche è www.festo.com. Catalogue produits Le produit est un régulateur électronique avec réduction intégrée et réglable du courant de maintien pour le pilotage d'électrodistributeurs. La communication s'effectue via une interface COM utilisant le protocole ASCII ou via une interface Ethernet utilisant le protocole Modbus TCP basé...

  • Page 6: Réduction Du Courant De Maintien

    à la sortie du VAEM est adapté et régulé en fonction des paramètres réglés. – Réduction du dégagement de chaleur de la bobine de l'électrodistributeur – Augmentation de la durée de vie des électrodistributeurs – Puissance absorbée plus faible – Amélioration des temps de commutation des électrodistributeurs Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 7 Fig. 2 : réduction du courant de maintien 1 Temporisation 5 Temps d'affaiblissement 2 Temps de démarrage 6 Courant de démarrage 3 Temps de réduction du courant 7 Courant de maintien 4 Temps de commutation Festo — VAEM-V-S8EPRS2 — 2021-10a...

  • Page 8: Structure Du Produit

    1 : alimentation électrique 3 Indication d'état : LED 8 Commutateur [X4] : vitesse de transmission 4 Interface [X3] : RS232 9 Borne de raccordement [X6] : 5 Interface [X2] : Ethernet distributeurs 5 … 8 Festo — VAEM-V-S8EPRS2 — 2021-10a...

  • Page 9: Éléments De Commande

    Entrée du déclencheur : 24 V DC Tab. 4 : Affectation des broches du raccord [X1] Raccords [X5] et [X6] Les raccords [X5] et[X6] sont dotés chacun d'une borne de raccordement pour le branchement des distributeurs. Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 10 Raccord du distributeur 5 Tab. 5 : Affectation des broches des bornes de raccordement [X5] et [X6] Interface [X2]: Ethernet Sur la version VAEM-V-S8EPRS2, l'interface [X2] représente une interface de communication TCP/IP au moyen d'Ethernet. Interface [X3] : RS232 L'interface [X3]représente l'interface de communication via RS232.

  • Page 11: Mise En Service

    – des télégrammes ASCII via RS232 – protocoleModbus TCP/ TCP sur Ethernet Afin de pouvoir communiquer avec le VAEM-V-S8EPRS2 via RS232, un logiciel de terminal série est nécessaire pour transmettre les télégrammes ASCII. Paramètres de connexion via une connexion RS232 L'utilisation du produit avec l'interface série [X3] et un logiciel de terminal nécessite des paramètres...

  • Page 12: Paramétrage

    0 … 2 64 bit unsigned Integer uint32 0 … 2 32 bit unsigned Integer uint16 0 … 2 16 bit unsigned Integer uint08 0 … 2 8 bit unsigned Integer Tab. 10 : Types de données Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 13 Code ASCII Valeur Hex Système Subindex 0 Distributeur 1 Subindex 0 Distributeur 2 Subindex 1 Distributeur 3 Subindex 2 … … … … Distributeur 8 Subindex 7 Tab. 12 : Liste des subindex et adressage Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 14 Le délai minimum est de 1000 ms. Les valeurs comprises entre 0 … 1000 sont augmentées à 1000. ModbusTcpTi- Uint16 0 … 50265535 Afficher TCP/IP connec- meoutIst tion timeout. Tab. 13 : Fonctions de pilotage de distributeur Festo — VAEM-V-S8EPRS2 — 2021-10a...

  • Page 15: Architecture D'un Télégramme Ascii

    Fig. {!nr!} 5 1 En-tête Modbus TCP 3 Structure Modbus TCP Plage de fonction et de données Code de fonction 0x17 2 Adressage Modbus TCP Code de fonction 0x17 Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 16 Identification de l'ap- Adresse unique, sélection- pareil nable librement, Slave-ID 00 (standard) Tab. 14 : Structure Modbus TCP Header Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 17 Nombre de registres 0x0007 (valeur par défaut) most significant byte écrits least significant byte Nombre d'octets 0x0E (valeur par défaut) écrits Tab. 15 : Structure de l'adressage Modbus TCP code de fonction 0x17 Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 18 è Tab. {!nr!} 31 Fonctions de catif pilotage de distributeur Subindex Adressage de la fonction au niveau du système ou du distributeurè Tab. {!nr!} 12 Liste des subindex et adres- sage Error Réservé au retour des erreurs Festo — VAEM-V-S8EPRS2 — 2021-10a...

  • Page 19: Description Des Paramètres

    (uniquement possible en mode de fonctionnement 1) réservé, sans fonction Arrêt État normal Arrête le fonctionnement de tous les dis- tributeurs sélectionnés jusqu'au prochain changement d'état 1 à 0 (uniquement possible en mode de fonctionnement 1) Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 20 01 02 0001 00 00 0000 0000 0000 0001 Ä Démarrer tous les distributeurs sélectionnés. Mot d'état Le mot d'état est utilisé pour : – Lecture du mode de fonctionnement et de l'ordre de marche – État des erreurs et détection d'erreur Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 21 Tab. 20 : Signification des bits du mot d'état Accès Type de Index I Subindex S Valeur V Exemple de télégramme données ASCII RU16:I2S0 Tab. 21 : Architecture du télégramme ASCII : demander le mot d'état Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 22 Tab. 23 : Systèmes à combinaisons des états du mot d'état Régler le mode de fonctionnement Le produit peut être utilisé dans trois différents modes de fonctionnement. Ces derniers diffèrent par la durée de cycle, le démarrage du cycle et le déclencheur. Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 23 Durée de l'état actif au cycle réglé des différents distri- réglé des différents distri- niveau de l'entrée du buteurs buteurs déclencheur Valeur de la variable 0x00 0x01 0x02 Tab. 24 : Différences par mode de fonctionnement Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 24 (p. ex. V1, V4, V5 et V7). Une possibilité de détection des distributeurs qui sont sélectionnés. La sélection du distributeur est transférée sous la forme d'une valeur décimale émanant d'un code binaire. Chaque bit du code binaire représente un distributeur de droite à gauche. Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 25 0x01 0x01 0x13 0x00 0x59 01 01 0013 00 00 0000 0000 (Write) (Uint08) (distribu- 0000 0059 teurs 1, 4, 5 et 7 sélec- tionnés) Tab. 28 : Architecture Modbus TCP : Sélectionner distributeur Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 26 – Temporisation – Temps de réduction du courant Accès Type de Index I Subindex S Valeur V Exemple de télégramme données ASCII 99999 WU32:I11S0V99999 Tab. 29 : Architecture du télégramme ASCII : Enregistrer valeurs de réglage Festo — VAEM-V-S8EPRS2 — 2021-10a...

  • Page 27: Paramètres De Configuration Par Distributeur

    Lire durée de uint32 0,2 ms RU32:I22Sy temporisation Régler temps uint16 0,2 ms 1 … 500 WU16:I8SyVx d'appel Lire temps uint16 0,2 ms RU16:I8Sy d'appel Régler courant uint16 20 … 1000 WU16:I5SyVx de démarrage Festo — VAEM-V-S8EPRS2 — 2021-10a...

  • Page 28: Nettoyage

    2. Nettoyer l'extérieur du produit à l'aide d'un chiffon doux. Ne pas utiliser de produits de nettoyage agressifs. Dysfonctionnements Diagnostic LED verte LED rouge Description Fonctionnement correct Échec de l'identification de l'appareil Une erreur est présente Erreur du système d'exploitation Festo — VAEM-V-S8EPRS2 — 2021-10a...

  • Page 29: Dépannage

    02 0001 00 00 0000 0000 0000 0008 9.2.2 Erreur système En cas d'erreur système, tous les distributeurs sélectionnés sont désactivés dans le mot d'état. La LED rouge clignote et le bit d'erreur 3 du mot d'état devient actif. Festo — VAEM-V-S8EPRS2 — 2021-10a...

  • Page 30: Erreur Du Distributeur

    3 du mot d'état devient actif. Les distributeurs sans erreur n'en sont pas affectés. Les erreurs de distributeur se reconnaissent au fait que les distributeurs défectueux sélectionnés sont indiqués dans le mot d'état comme étant désactivés et que la LED rouge clignote. Festo — VAEM-V-S8EPRS2 — 2021-10a...

  • Page 31: Erreur De Communication

    Description Dépannage d'erreur En ordre de marche, aucune d'erreur Index invalide Contrôler la commande de transfert et uti- liser un index valide Subindex invalide Contrôler la commande de transfert et uti- liser un subindex valide Festo — VAEM-V-S8EPRS2 — 2021-10a...

  • Page 32: Mise Au Rebut

    Température ambiante [°C] 0 … 50 Température de stoc- [°C] –20 … +70 kage Degré de protection IP20 Niveau de pollution Poids du produit Dimensions l x L x h [mm] 92 x 100 x 28 Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 33 20 … 1000 (≤ 100 ms) par sortie £ 4 (≤ 100 ms) Courant de démarrage, total Courant de maintien, [mA] 20 … 400 par sortie £ 1,8 Courant de maintien, total Niveau du déclencheur [V] Niveau 14 ... 24 Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 34 Durée [ms] Chocs par sens de déplacement ±150 ±300 Mise sous charge due aux chocs permanents Accélération [m/s Durée [ms] Chocs par sens de déplacement 1000 ±150 Tab. 38 : Accentuation du niveau de sévérité (NS) Festo — VAEM-V-S8EPRS2 — 2021-10a...
  • Page 36 Copyright: Festo SE & Co. KG 73734 Esslingen Ruiter Straße 82 Deutschland Phone: +49 711 347-0 Internet: © 2021 Tous droits réservés à la Festo SE & Co. KG www.festo.com...
