Atlantic BCD Notice De Montage

NOTICE DE MONTAGE
DESIGNATION

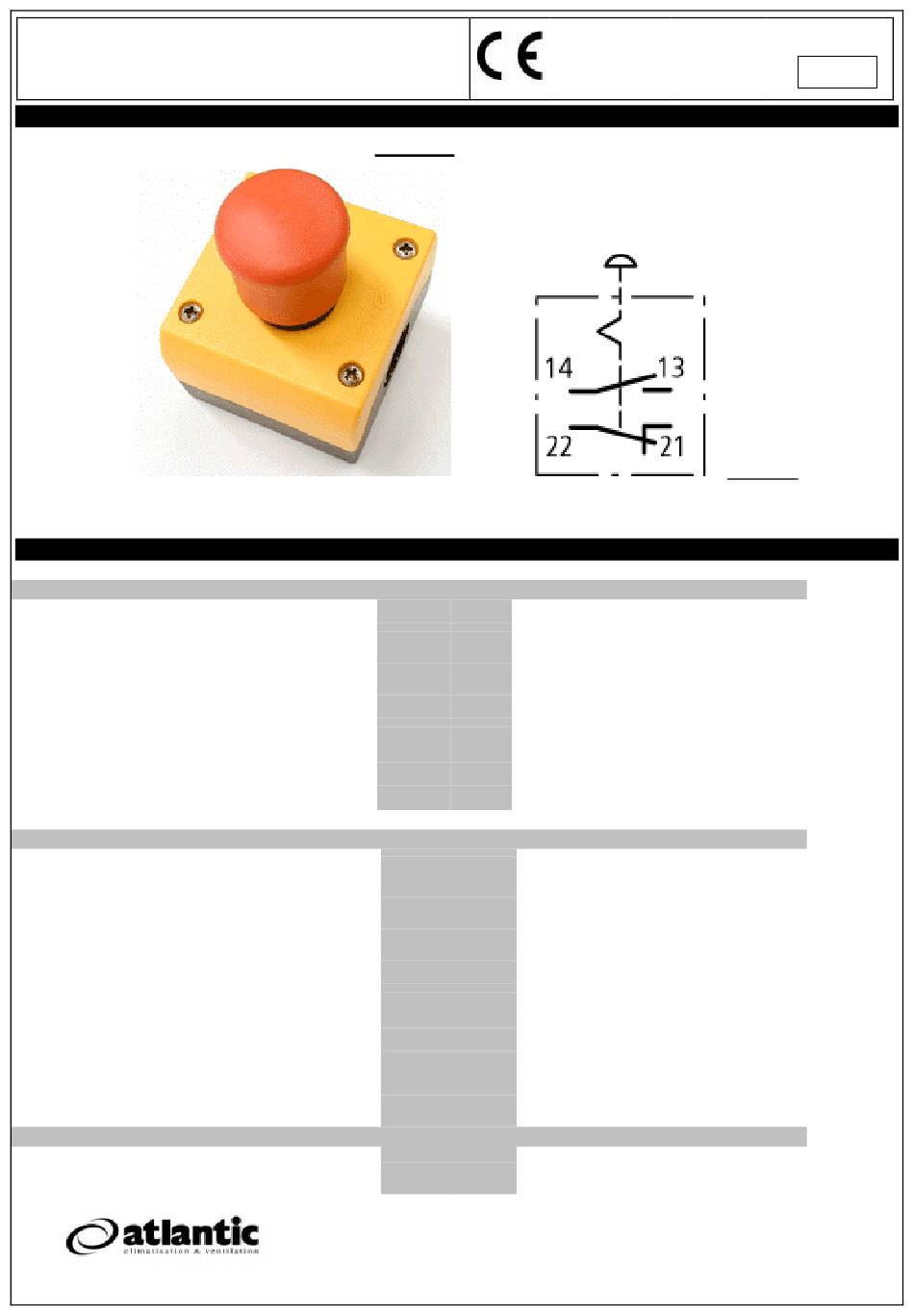

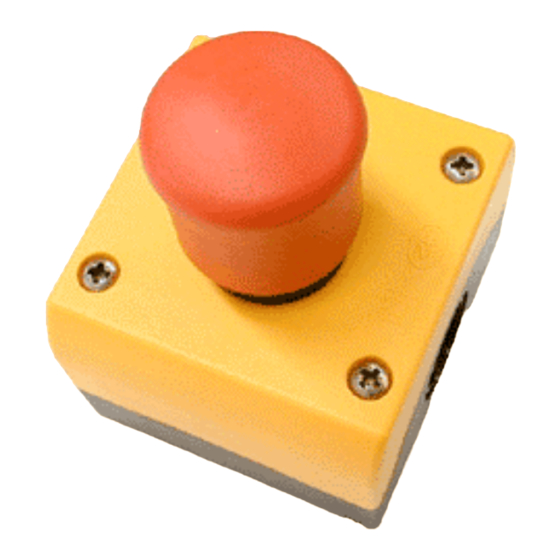

Bouton de commande désenfumage Code ATLANTIC:
Indice de protection : IP67, 69K
CARACTERISTIQUES
Caractéristiques du groupe de produits Corps du boîtier
Généralités
Conformité aux normes
Longévité mécanique
Fréquence de commande
Effort de commande
Degré de protection IEC/EN 60529
Résistance climatique
Température ambiante
Appareil nu
Position de montage
Résistance aux chocs selon IEC 60068-2-27
Durée de choc : 11 ms, demi-sinusoïdal
Caractéristiques du groupe de produits Eléments de contact
Généralités
Conformité aux normes
Longévité mécanique
Fréquence de commande
Effort de commande
Couple de commande (bornes à vis)
Degré de protection IEC/EN 60529
Résistance climatique
Température ambiante
Appareil nu
Position de montage
Résistance aux chocs selon IEC 60068-2-27
Durée de choc : 11 ms, demi-sinusoïdal
Sections raccordables
Cond. à âme massive
multibrin
Circuits électriques
Tension assignée de tenue aux chocs
Tension assignée d'isolement
Catégorie de surtension/Degré de pollution
ATLANTIC Climatisation et Ventilation se réserve le droit d'apporter à tout moment des modifications à tout ou partie de ses produits sans être tenu de mettre à jour ses appareils et notices précédents
BCD
522701
13, Bd Monge – ZI – BP 71 – 69882 MEYZIEU Cedex
Site Internet : www.atlantic-ventilation.com
IEC/EN 60947
VDE 0660
6
manœuvres × 10 >0,1
man./h 600
N 50
IP67, 69K
Chaleur humide constante selon IEC 60068-2-3;
chaleur humide cyclique selon IEC 60068-2-30
°C 25 – 70
quelconque
g > 50
IEC/EN 60947
VDE 0660
6
manœuvres × 10 >5
man./h 3600
N 5
Nm 0,8
IP20
Chaleur humide constante selon IEC 60068-2-3;
chaleur humide cyclique selon IEC 60068-2-30
°C 25 – 70
quelconque
g > 30
2
mm 0.75 – 2.5
2
mm 0.5 – 2.5
U V AC 6000
imp
U V 500
i
III/3
N° Azur : 0 810 0 810 69
FAMILLE 5
N°NM 5083
DATE Déc. 03
Schéma
INDICE
MODIF
-
page 1/2
.
