CE1N3042fr
09.2003

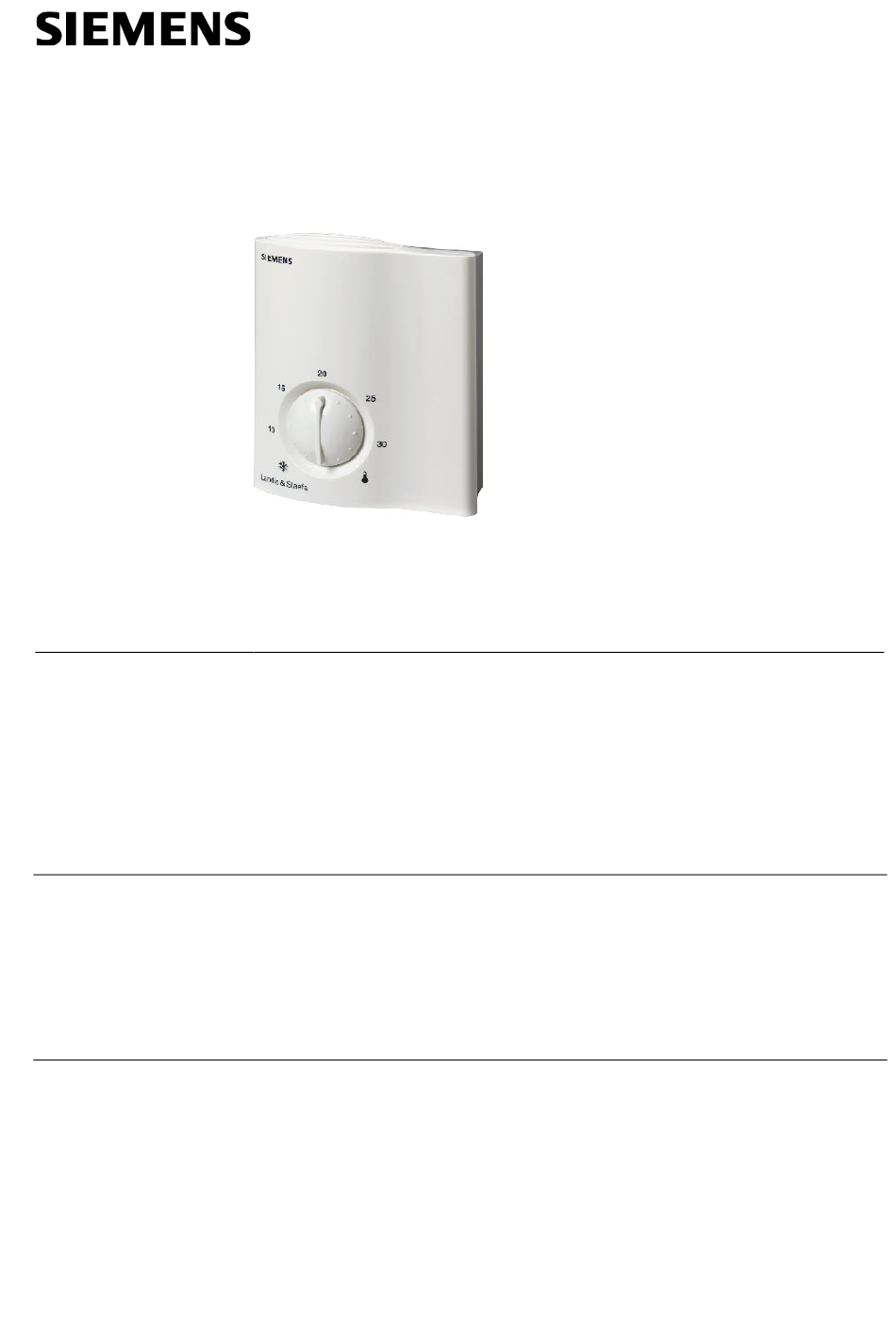

RCU20
Régulateur d'ambiance
pour systèmes de chauffage et de refroidissement
Régulation progressive avec comportement PI
Sortie de commande 3 points pour chauffage ou refroidissement
Régimes de fonctionnement Confort, Economie ou Arrêt
Commutation automatique du régime chauffage et refroidissement
Entrée de contact de commutation de régime à distance
Tension d'alimentation 230 V~
Régulation de la température ambiante dans des pièces chauffées ou refroidies par
des systèmes de ventilation et de climatisation.
Pour la commande de
• Servomoteurs de vannes, 3 points
• Servomoteurs de volets d'air, 3 points
Avec la sonde interne de température, le régulateur enregistre la température ambiante
et la règle sur la consigne choisie à l'aide de signaux de commande de vanne 3 points.
Le régulateur a un comportement PI. La bande proportionnelle est de 4 K en régime
chauffage et de 2 K en régime refroidissement, le temps d'intégration est de 5 minutes.
Siemens Building Technologies
HVAC Products
3
042
RCU20
Publicité
Manuels Connexes pour Siemens RCU20
Sommaire des Matières pour Siemens RCU20
- Page 1 à l'aide de signaux de commande de vanne 3 points. Le régulateur a un comportement PI. La bande proportionnelle est de 4 K en régime chauffage et de 2 K en régime refroidissement, le temps d'intégration est de 5 minutes. Siemens Building Technologies CE1N3042fr HVAC Products...
- Page 2 Lorsque le contact se ferme (parce qu'une fenêtre a été ouverte, par exemple), le ré- gime passe Confort à Economie (si commutateur DIP 1 sur "ON") ou du régime Confort à Arrêt (si le commutateur DIP 1 est sur "OFF"). Siemens Building Technologies Régulateur d'ambiance RCU20 CE1N3042fr HVAC Products 09.2003...
- Page 3 Légende Bouton de réglage de la consigne de température ambiante Limiteur de consigne min. (réglable par pas de 1 K) Limiteur de consigne max. (réglable par pas de 1 K) Siemens Building Technologies Régulateur d'ambiance RCU20 CE1N3042fr HVAC Products 09.2003...
- Page 4 Si des robinets thermostatiques sont montés sur les radiateurs de la pièce de réfé- rence, ils doivent être entièrement ouverts (débit maximum). Les câbles raccordés doivent satisfaire aux exigences d'isolation pour le potentiel secteur. Maintenance Le régulateur est sans entretien. Siemens Building Technologies Régulateur d'ambiance RCU20 CE1N3042fr HVAC Products 09.2003...
- Page 5 Bornes de raccordement pour fil ou tresse préparée 2 x 1,5 mm ou 1 x 2,5 mm Généralités Poids 0,25 kg Couleur de la façade de l'appareil blanc, NCSS0502-G (RAL9003) Siemens Building Technologies Régulateur d'ambiance RCU20 CE1N3042fr HVAC Products 09.2003...
- Page 6 Contact inverseur externe (NO) Commutation automatique entre chauffage et refroidissement Servomoteur 3 points D1 GND Encombrements (dimensions en mm) Appareil 96,6 42,8 Socle © 2003 Siemens Building Technologies AG Sous réserve de modifications Siemens Building Technologies Régulateur d'ambiance RCU20 CE1N3042fr HVAC Products 09.2003...
