- Page 1 EDGE W Manual Generated: 06/01/2023 - 02:14...
-
Page 2: Table Des Matières
Sommaire EDGE W ............................................Introduction ..........................................Qu’est ce qui est inclus avec le EDGE W ................................Panneau avant ........................................... Connexions du panneau arrière ....................................Se connecter ..........................................Synchronisation de l’alimentation ..................................Circuits de protection ......................................Résolution des problèmes ...................................... Caractéristiques techniques .................................... -
Page 3: Edge W
EDGE W Last updated: août 9, 2022 05:05. Revision #7619 Manuel de l’utilisateur... -
Page 4: Introduction
Ce guide est conçu pour rendre l'installation et l'utilisation de ce produit aussi facile que possible. Les informations contenues dans ce document ont été soigneusement vérifiées au moment de l’impression. Toutefois, Cambridge Audio menant une politique d’amélioration continue de ses produits, la conception et les caractéristiques de cet appareil peuvent être modifiées sans information préalable. -
Page 5: Qu'est Ce Qui Est Inclus Avec Le Edge W
Dans la boîte de votre EDGE W vous recevrez : Amplificateur de puissance EDGE W Câble d’alimentation CU (dépend du pays dans lequel le EDGE W a été acheté) Câble d’alimentation européen (dépend du pays dans lequel le EDGE W a été acheté), Câble d’alimentation CU (dépend du pays dans lequel le EDGE W a été... -
Page 6: Panneau Avant

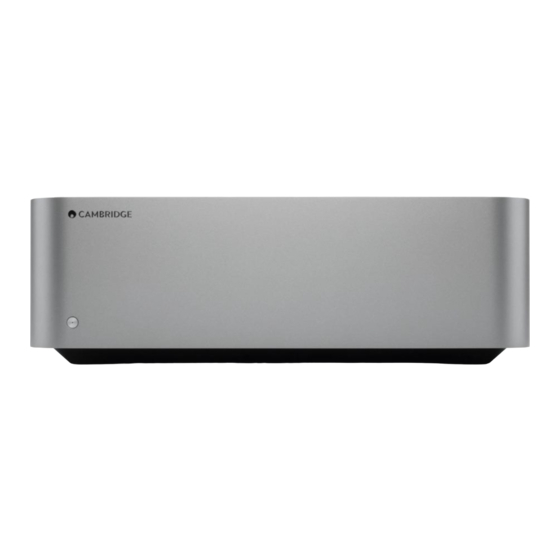

Panneau avant Last updated: août 9, 2022 05:05. Revision #7626 1. Veille/Marche - Commute l’appareil du mode Veille (indiqué par une LED de faible luminosité) au mode Marche (indiqué par une LED très lumineuse). Le mode Standby (Veille) est un mode de faible puissance avec une consommation d’énergie inférieure à 0,5 Watt. ARRÊT AUTOMATIQUE (APD) Il passe automatiquement en mode veille après une inactivité... -
Page 7: Connexions Du Panneau Arrière
Connexions du panneau arrière Last updated: août 9, 2022 05:05. Revision #7625 1. COMMUTATEUR DE SÉLECTION DE TENSION Remarque: Usage réservé exclusivement au personnel technique de Cambridge Audio ! 2. PRISE D’ALIMENTATION CA 3. BORNES D’ENCEINTES Remarque: Lorsque vous utilisez une fiche banane, assurez-vous que les bornes du haut-parleur sont correctement serrées avant d’insérer la fiche. - Page 8 Veillez à ce qu'aucun branchement ne court-circuite les sorties des haut-parleurs. Assurez-vous que les bornes d’enceintes ont été serrées correctement pour permettre une bonne connexion électrique. La qualité du son peut être affectée si les bornes sont desserrées. 4. LOOP OUT - Cette sortie peut être utilisée pour le bi-amplification, le chaînage en série ou la connexion à l’entrée d’un subwoofer actif. LOOP OUT - La sortie XLR est symétrique et la sortie RCA est asymétrique.
-
Page 9: Se Connecter
Se connecter Last updated: août 9, 2022 05:05. Revision #7624 ENCEINTES Vérifiez l'impédance de vos enceintes. Vous pouvez utiliser des enceintes avec une impédance de 4 Ohms. Les bornes d’enceintes de couleur rouge sont positives (+) et les bornes d’enceintes noires sont négatives (-). Assurez-vous que la polarité est respectée à... -
Page 10: Connexions Basiques
à partir d’un préamplificateur. Entrée déséquilibrée: L’utilisation de câbles RCA permettra une connexion analogique asymétrique à votre EDGE W. Si vous utilisez des câbles RCA, assurez-vous que l’interrupteur « Asymétrique » de votre EDGE W est sélectionné. Entrée équilibrée:... -
Page 11: Sorties Analogiques
Subwoofer: Bien que le EDGE W ne contienne pas de sortie de caisson de basses dédiée, un caisson de basses peut être connecté à partir de l’une des présorties RCA asymétriques aux entrées correspondantes à l’arrière de votre caisson de basse alimenté. - Page 12 Le bi-amplification vous permet de piloter les hautes et moyennes fréquences de vos enceintes à partir d’un amplificateur de puissance, et les basses fréquences de vos enceintes à partir d’un deuxième amplificateur de puissance. Le schéma ci-dessous montre comment bi-amplifier une paire de EDGE W connectés à un EDGE NQ à l’aide d’une connexion symétrique.
-
Page 13: Synchronisation De L'alimentation
Last updated: août 9, 2022 05:05. Revision #7623 Utilisez le fil de liaison entre le EDGE NQ et le EDGE W ou EDGE A et EDGE W pour synchroniser la mise sous tension/en veille. Lorsque vous appuyez sur On / Off pour le EDGE A ou NQ, le EDGE W sera également sur On/ Off. -
Page 14: Circuits De Protection
Last updated: novembre 11, 2022 10:51. Revision #7744 Le EDGE W comprend un circuit de protection d’amplificateur pour détecter les liés à la surchauffe, au courant continu et à la surtension. Si l’un de ces défauts est détecté, le bouton de veille LED devient rouge. -
Page 15: Résolution Des Problèmes
Résolution des problèmes Last updated: août 9, 2022 05:05. Revision #7621 L’appareil ne s’allume pas Assurez-vous que le cordon d’alimentation secteur est correctement branché. Assurez-vous que la prise est complètement insérée dans la prise murale et qu’elle est en fonction. Vérifiez le fusible dans la prise secteur ou l’adaptateur. -
Page 16: Caractéristiques Techniques
Caractéristiques techniques Last updated: août 9, 2022 05:05. Revision #7620 PUISSANCE DE SORTIE CONTINUE : 100W RMS en 8 Ohms 200W RMS en 4 Ohms THD (non pondéré): <0,002 % 1kHz à la puissance nominale (8 Ohms) <0.02 % 20Hz – 20kHz à la puissance nominale (8 Ohms) RÉPONSE EN FRÉQUENCE: <3Hz –... -
Page 17: Foire Aux Questions (Faq)
Quelles enceintes d’impédance puis-je utiliser avec le EDGE W ? Vous pouvez utiliser des haut-parleurs avec une impédance comprise entre 4 et 8 Ohms avec le EDGE W. Le EDGE W produit 100W RMS sous 8 Ohms et 200W RMS sous 4 Ohms.
